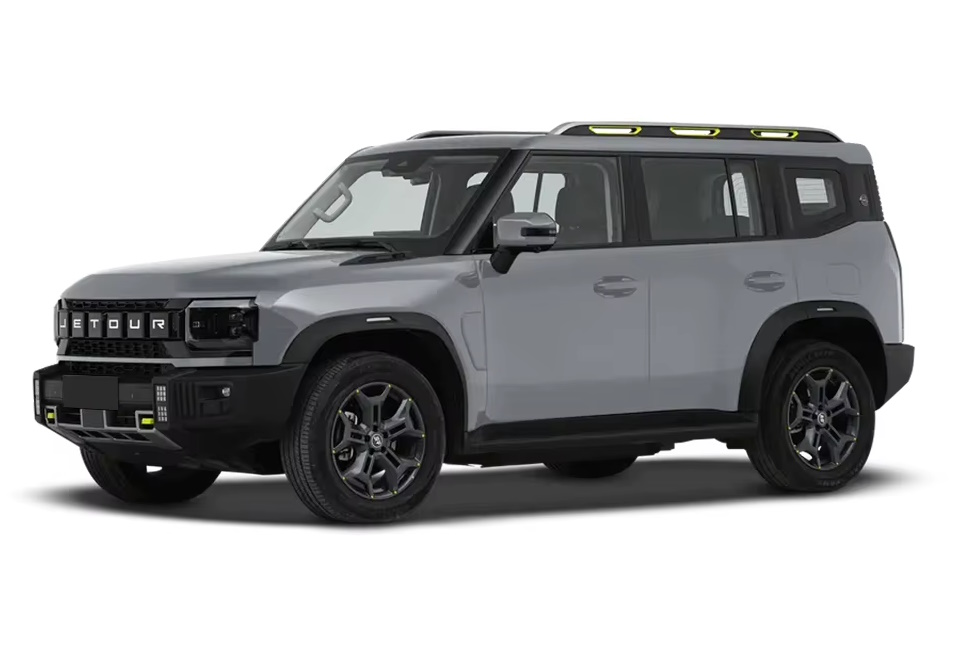

Jetour T2 выпускался в 2023, 2024, 2025, 2026, 2027, 2028, 2029 году. Так же известен под названием Jetour Traveller. В данном посте мы представим описание предохранителей и реле Джетур Т2 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличаться от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Блок в салоне
В салоне автомобиля блок с предохранителями и реле находится в нижней части панели приборов за пластиковой защитной крышкой.
Для того что бы получить доступ к нему, надо убрать крышку с динамиком (начинать нужно с 2 защёлок снизу) или снять всю нижнюю часть панели.
Схема
Описание
| 1 | 15A Реле заднего стеклоочистителя |
| 2 | 10A Обогрев зеркал заднего вида |
| 3 | 30A Обогрев заднего стекла |
| 4 | 25A Инвертор 220 В |
| 5 | 15A Резерв |
| 6 | 20A Автоматическая система помощи при парковке (APA), подсветка для ног водителя и переднего пассажира |
| 7 | 5A Автоматическая система помощи при парковке (APA), ETC |
| 8 | 7,5A Вентиляция сиденья водителя и переднего пассажира |
| 9 | 10A Система отопления и кондиционирования, USB-разъем на приборной панели, генератор отрицательных ионов, ультрафиолетовый излучатель, датчик PM2,5 |
| 10 | 7,5A Ambientная подсветка, контроллер окружающего света, задние микроволновые радары, задние радары предупреждения о столкновении, система мониторинга слепых зон (BSD), подсветка для ног водителя и переднего пассажира |
| 11 | 15A Аудиосистема / мультимедийная система |
| 12 | 7,5A Резерв |
| 13 | 20A Потолочная панель управления, освещение салона |
| 14 | 7,5A Диагностический интерфейс, IOV, система ГЛОНАСС, телематическая коробка |
| 15 | 7,5A Блок управления автоматической коробкой передач (7DCT) |
| 16 | 10A Модуль Bluetooth, подсветка логотипа низкой конфигурации |
| 17 | 10A Комбинация приборов, центральный дисплей |
| 18 | 10A Резерв |
| 19 | 7,5A Датчик дождя, блок управления кузовной электроникой (BCM), электронный дифференциал с ограниченным скольжением, система управления крутящим моментом, домен кузова, многофункциональная камера, автоматическая система помощи при парковке (APA) |
| 20 | 7,5A Датчик угла |
| 21 | 7,5A Диагностический интерфейс, IOV, система ГЛОНАСС, телематическая коробка |
| 22 | 10A Головное устройство для коммуникации, датчик уровня тормозной жидкости, переключатель давления масла, предупреждение о не пристегнутом ремне безопасности водителя и переднего пассажира |
| 23 | 7,5A Электроусилитель руля (EPS) |
| 24 | 10A Электронное переключение передач, дисплей передач, переключатель режима движения, передние радары брода, переключатель нагрева сидений второго ряда |
| 25 | 10A Блок предохранителей и реле моторного отсека |
| 26 | 5A Контроллер подушек безопасности |
| 27 | 10A Палатка на крыше |
| 28 | 10A Блок управления кузовной электроникой (BCM) |
| 29 | 10A Передний USB |
| 30 | 15A Беспроводная зарядка, переднее резервное питание, передняя розетка |
| 31 | 15A Резерв |
| 32 | 15A Резерв |
| 33 | 15A Резерв |
| 34 | 7,5A Резерв |
| 35 | 7,5A Спиральный кабель, вибрация рулевого колеса, обогрев рулевого колеса |
| 36 | 7,5A Инвертор 220 В, ETC, аудиосистема / мультимедийная система, внутреннее зеркало заднего вида |
| 37 | 10A Резерв |
| 38 | 7,5A Резерв |
| 39 | 10A Резерв |
| 40 | 7,5A Заднее резервное питание |
| 41 | 10A Беспроводная зарядка |
| Силовые предохранители | |
| H1 | Резерв |
| H2 | 20A Дверь багажного отделения с электроприводом |
| H3 | 30A Сиденье водителя с электроприводом, сиденье переднего пассажира с электроприводом |
| Реле | |
| R1 | Резерв |
| R2 | Реле заднего стеклоочистителя |
| R3 | Реле обогрева заднего стекла и зеркал заднего вида |
| R4 | Реле зажигания ACC1 |
| R5 | Реле зажигания ACC2 |
| R6 | Резерв |
| R7 | Реле зажигания IGN |
За работу переднего прикуривателя отвечает предохранитель номер 30 на 15А.
Блок под капотом
Под капотом, в моторном отсеке основной блок с предохранителями и реле расположен в левой части, рядом с аккумуляторной батареей и закрыт защитной крышкой.
Сверяйте информацию со свой схемой с обратной стороны крышки блока.
Схема
Обозначение
| 1 | 40A Блок управления электронным усилителем руля (ESP) |
| 2 | 60A Блок управления автоматической коробкой передач (7DCT) |
| 3 | 5A Блок управления электронным усилителем руля (ESP) |
| 4 | 5A Переключатель тормоза |
| 5 | 10A Блок управления двигателем (ECU), блок управления коробкой передач (TCU) |
| 6 | Резерв |
| 7 | 7,5A Модуль переднего радара (FRM), передние микроволновые радары |
| 8 | Резерв |
| 9 | 7,5A Энергосберегающий источник питания |
| 10 | 10A Правый дальний свет |
| 11 | 10A Левый дальний свет |
| 12 | 7,5A Подсветка салона, освещение салона |
| 13 | 10A Правый ближний свет, корректор света фар |
| 14 | 10A Левый ближний свет, корректор света фар |
| 15 | Резерв |
| 16 | Резерв |
| 17 | 60A Вентилятор системы охлаждения двигателя |
| 18 | Резерв |
| 19 | 30A Реле отопителя |
| 20 | 40A Блок управления электронным усилителем руля (ESP) |
| 21 | 30A Реле стартера |
| 22 | 30A Защита от защемления окон, передний левый и задний правый стеклоподъемники |
| 23 | 30A Защита от защемления окон, передний правый и задний левый стеклоподъемники |
| 24 | 20A Система управления крутящим моментом |
| 25 | 20A Дифференциал с ограниченным скольжением |
| 26 | 25A Заднее резервное питание, задняя розетка |
| 27 | 15A Электронный вакуумный насос |
| 28 | 15A Топливный насос |
| 29 | 5A Переключатель тормоза |
| 30 | 10A Компрессор кондиционера |
| 31 | 25A Блок управления кузовной электроникой, источник питания системы |
| 32 | 15A Подогрев сидений |
| 33 | 25A Центральный замок, электропривод зеркал заднего вида, багажное отделение |
| 34 | 10A Главное реле, блок управления двигателем, фары, реле отопителя |
| 35 | 30A Освещение |
| 36 | 15A Звуковой сигнал |
| 37 | 5A Катушка реле |
| 38 | 15A Обогрев рулевого колеса |
| 39 | 5A Обратная связь |
| 40 | 25A Блокировка рулевой колонки, омыватель лобового стекла, омыватель заднего стекла, крышка топливного бака |
| 41 | Резерв |
| 42 | 30A Аудиоусилитель |
| 43 | 30A Блок управления освещением, указатели поворота |
| 44 | 5A Электрический стояночный тормоз (EPB), блок управления автоматической коробкой передач (7DCT), передний угловой микроволновый радар |
| 45 | Резерв |
| 46 | 20A Правый контроллер домена |
| 47 | 30A Передний стеклоочиститель |
| 48 | 15A Блок управления двигателем (ECU) |
| 49 | 15A Катушки зажигания, переключатель тормоза, датчик частоты вращения двигателя, датчик давления наддува, датчик давления десорбции, датчик давления и температуры на входе, датчик детонации |
| 50 | 10A Кислородный датчик |
| 51 | 10A Клапан управления сбросом давления, переменный масляный насос, нагреватель вентиляции картера, электронный термостат |
| 52 | 15A Клапан изменения фаз газораспределения, впускной, клапан изменения фаз газораспределения, выпускной, запорный клапан топливных паров |
| 53 | 10A Водяной насос, вентилятор системы охлаждения двигателя |
| 54 | Резерв |
| 55 | Резерв |
| 56 | Резерв |
| 57 | Резерв |
| 58 | Резерв |
| 59 | 30A Обогрев лобового стекла |
| 60 | 30A Обогрев лобового стекла |
| 61 | 30A Контроллер RV, внешнее освещение автомобиля |
| Силовые предохранители | |
| H1 | Резерв |
| H2 | 80A Электронный усилитель руля (ESP) |
| H3 | Резерв |
| H4 | Резерв |
| H5 | 150A Генератор |
| H6 | Резерв |
| H7 | 80A Блок предохранителей и реле приборной панели |
| H8 | 100A Блок предохранителей и реле приборной панели |
| H9 | Резерв |
| Реле | |
| R1 | Резерв |
| R2 | Главное реле, блок управления двигателем |
| R3 | Реле дальнего света |
| R4 | Реле ближнего света |
| R5 | Реле обогрева лобового стекла |
| R6 | Реле обогрева лобового стекла |
| R7 | Реле отопителя |
| R8 | Реле звукового сигнала |
| R9 | Реле заднего резервного питания |
| R10 | Резерв |
| R11 | Реле стартера |
| R12 | Реле состояния приводной цепи двигателя |
| R13 | Резерв |
| R14 | Резерв |
| R15 | Реле вакуумного насоса |
| R16 | Резерв |
| R17 | Реле топливного насоса |
| R18 | Реле компрессора кондиционера |
| R19 | Реле отопителя |
За работу задней розетки отвечает предохранитель номер 26.
На плюсовой клемме может крепится блок предохранителей высокой мощности и интеллектуальной зарядки АКБ (5А).
Нашли ошибку или есть что добавить — пишите в комментарии.
