Haval H5 2 го поколения выпускался в 2023, 2024, 2025, 2026, 2027, 2028, 2029 году. За это время модель получила обновление. В данном материале вы сможете найти описание предохранителей и реле Хавал H5 со семами блоков, местами их расположения и фото примерами исполнения. Отдельно выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле, а так же их количество в блоках может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне

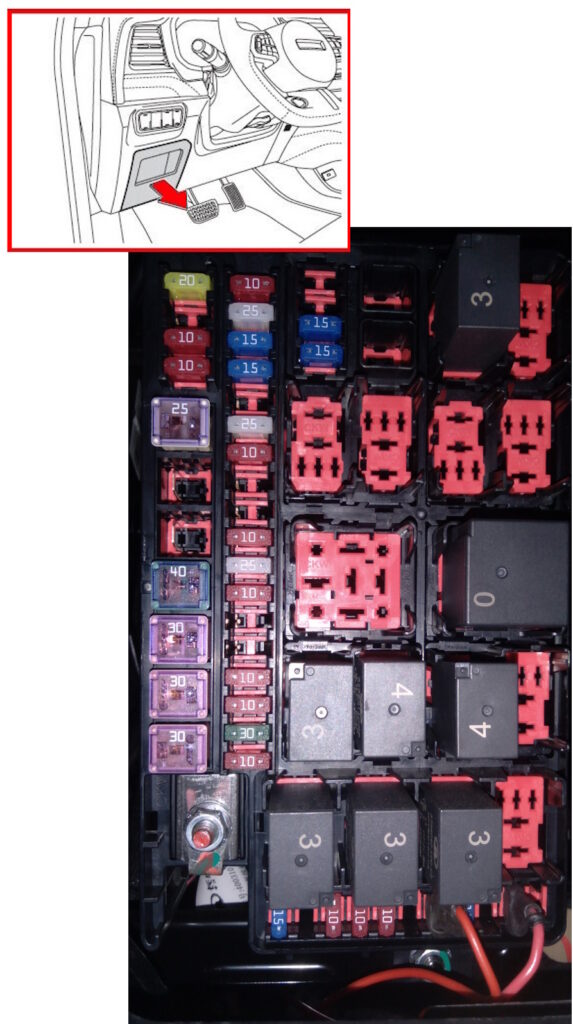

Он расположен за перчаточным ящиком, со стороны водителя. Для доступа, с усилием потяните за правую сторону в направлении стрелки.
Сверяйте назначение с со своими схемами с обратной стороны защитной крышки.

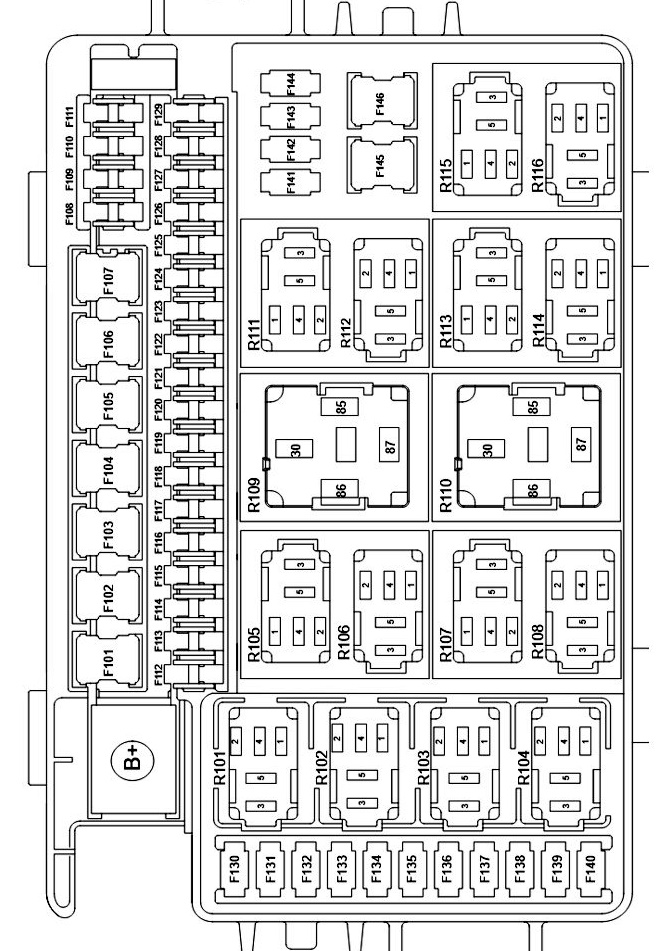

Схема
Описание
| F101 | ACC (цепь аксессуаров: магнитола, USB, прикуриватель) — 30A |
| F102 | Выключатель стеклоподъемника левой двери — 30A |
| F103 | Выключатель стеклоподъемника правой двери — 30A |
| F104 | Вентилятор — 40A |
| F105 | Резерв |
| F106 | Реле задержки стеклоподъемников — 30A |
| F107 | Люк — 25A |
| F108 | Блок управления климат-контролем — 10A |
| F109 | Электронный селектор АКПП, центральный переключатель, фронтальная камера, RLS (датчик дождя и света) — 10A |
| F110 | Резерв |
| F111 | Электропривод сиденья водителя — 20A |
| F112 | IG2 (вторая цепь питания при включенном зажигании) — 10A |
| F113 | Подогрев передних сидений — 30A |
| F114 | Замок рулевой колонки — 10A |
| F115 | Реле энергосбережения — 10A |
| F116 | Резерв |
| F117 | Резерв |
| F118 | Диагностический разъем OBD-II — 10A |
| F119 | Разблокировка центрального замка — 25A |
| F120 | Задний противотуманный фонарь — 10A |
| F121 | Резерв |
| F122 | Замок двери багажника — 15A |
| F123 | T-BOX (телематический модуль: GPS, GSM/LTE, связь с мобильным приложением) — 10A |
| F124 | IG1 (основная цепь питания при включенном зажигании) — 25A |
| F125 | Резерв |
| F126 | PEPS1 (система бесключевого доступа и запуска двигателя) — 15A |
| F127 | PEPS2 (система бесключевого доступа и запуска двигателя) — 15A |
| F128 | HUT (головное мультимедийное устройство, экран мультимедиа) — 25A |
| F129 | Комбинация приборов (приборная панель) — 10A |
| F130 | IG1-ABM (цепь зажигания для ABM — блока ABS/ESP) — 15A |
| F131 | Резерв |
| F132 | IG1-2 (цепь зажигания IG1, линия №2) — 10A |
| F133 | IG1-3 (цепь зажигания IG1, линия №3) — 10A |
| F134 | IG1-4 (цепь зажигания IG1, линия №4) — 10A |
| F135 | Резерв |
| F136 | Дополнительный разъем питания — 15A |
| F137 | Обогрев рулевого колеса — 15A |
| F138 | Резерв |
| F139 | USB / ACC (питание USB-портов и цепь аксессуаров) — 10A |
| F140 | Резерв |
| F141 | Замок левой двери — 15A |
| F142 | Замок правой двери — 15A |
| F143 | Резерв |
| F144 | Резерв |
| F145 | Резерв |
| F146 | Резерв |
| R101 | Реле IG1 — подача питания на основные цепи зажигания (IG1) после включения зажигания |
| R102 | Реле IG2 — подача питания на вторичные цепи зажигания (IG2) после включения зажигания |
| R103 | Реле энергосбережения — отключает часть потребителей при стоянке для предотвращения разряда аккумулятора |
| R104 | Реле задержки отключения стеклоподъемников — позволяет пользоваться стеклоподъемниками некоторое время после выключения зажигания |
| R105 | Реле ACC (Accessories) — подает питание на цепи аксессуаров: мультимедиа, USB, прикуриватель и др. |
| R106 | Реле блокировки центрального замка — управляет запиранием дверей |
| R107 | Реле разблокировки центрального замка — управляет отпиранием дверей |
| R108 | Резерв |
| R109 | Резерв |
| R110 | Реле вентилятора — включает вентилятор системы охлаждения двигателя |
| R111 | Реле замка двери багажника — управляет электроприводом замка багажника |
| R112 | Резерв |
| R113 | Резерв |
| R114 | Резерв |
| R115 | Реле задних противотуманных фонарей — включает задний противотуманный фонарь |
| R116 | Резерв |
Блок под капотом
В моторном отсеке блок с предохранителями установлен с правой стороны, рядом с аккумуляторной батареей.
Фото пример
Пример схемы с крышки блока

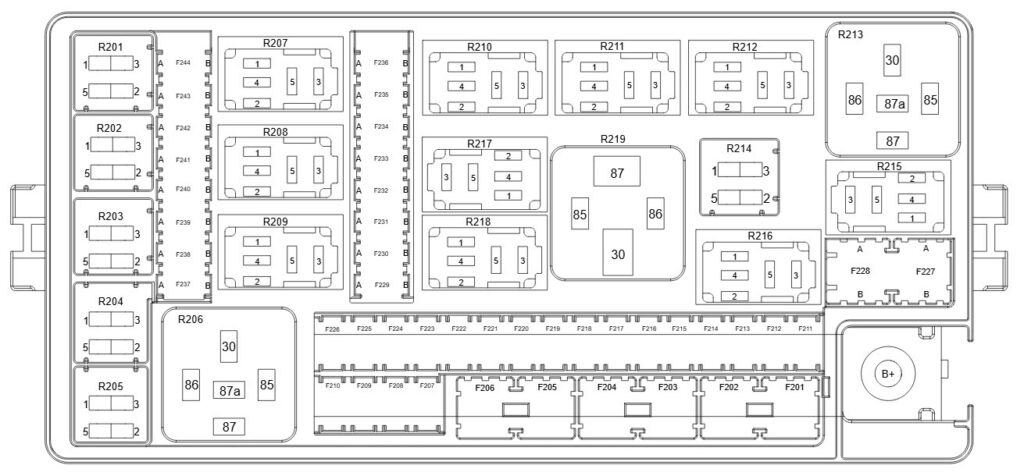

Схема
Обозначение
| F201 | ESP1 (система стабилизации) — 40A |
| F202 | ESP2 (система стабилизации) — 40A |
| F203 | Главное реле — 40A |
| F204 | Обогрев левой части лобового стекла — 40A |
| F205 | Обогрев правой части лобового стекла — 40A |
| F206 | Резерв |
| F207 | Электропривод стеклоочистителя — 25A |
| F208 | Стартер — 30A |
| F209 | TCU (блок управления коробкой передач) — 15A |
| F210 | Прицеп 1 — 15A |
| F211 | ECM (блок управления двигателем) — 15A |
| F212 | Подогрев топлива — 30A |
| F213 | Компрессор кондиционера — 10A |
| F214 | Насос стеклоомывателя — 15A |
| F215 | Топливный насос — 25A |
| F216 | Звуковой сигнал — 15A |
| F217 | Дальний свет фар — 10A |
| F218 | Резерв |
| F219 | Выключатель стоп-сигналов — 5A |
| F220 | BCM-1 (блок управления кузовом) — 30A |
| F221 | BCM-2 (блок управления кузовом) — 30A |
| F222 | BCM-3 (блок управления кузовом) — 30A |
| F223 | Прицеп 2 — 15A |
| F224 | Розетка питания прицепа — 30A |
| F225 | Правая фара ближнего света — 15A |
| F226 | SCR (система нейтрализации выхлопных газов дизеля) — 15A |
| F227 | Резерв |
| F228 | Резерв |
| F229 | Левая лампа ближнего света — 10A |
| F230 | Правая лампа ближнего света — 10A |
| F231 | Резерв |
| F232 | Подогрев форсунок стеклоомывателя — 10A |
| F233 | Резерв |
| F234 | Резерв |
| F235 | Резерв |
| F236 | Резерв |
| F237 | Резерв |
| F238 | IRC-1 — 15A |
| F239 | IRC-2 — 15A |
| F240 | IRC-3 — 15A |
| F241 | ECM (блок управления двигателем) — 30A |
| F242 | Резерв |
| F243 | Резерв |
| F244 | Сигнал обратной связи запуска двигателя — 5A |
| R201 | Реле компрессора кондиционера |
| R202 | Реле SCR (система нейтрализации выхлопных газов дизеля) |
| R203 | Резерв |
| R204 | Реле звукового сигнала |
| R205 | Реле ближнего света фар |
| R206 | Реле обогрева левой части лобового стекла |
| R207 | Реле питания стеклоочистителей |
| R208 | Реле скорости стеклоочистителей |
| R209 | Реле дальнего света фар |
| R210 | Реле насоса стеклоомывателя |
| R211 | Реле стартера бензинового двигателя №1 |
| R212 | Реле стартера бензинового двигателя №2 |
| R213 | Главное реле системы управления двигателем |
| R214 | Резерв |
| R215 | Реле стартера |
| R216 | Реле подогрева топлива |
| R217 | Реле омывателя заднего стекла |
| R218 | Реле топливного насоса |
| R219 | Реле обогрева правой части лобового стекла |
На плюсовой клемме аккумуляторной батареи может крепится блок силовых предохранителей высокой мощности в виде плавких вставок.

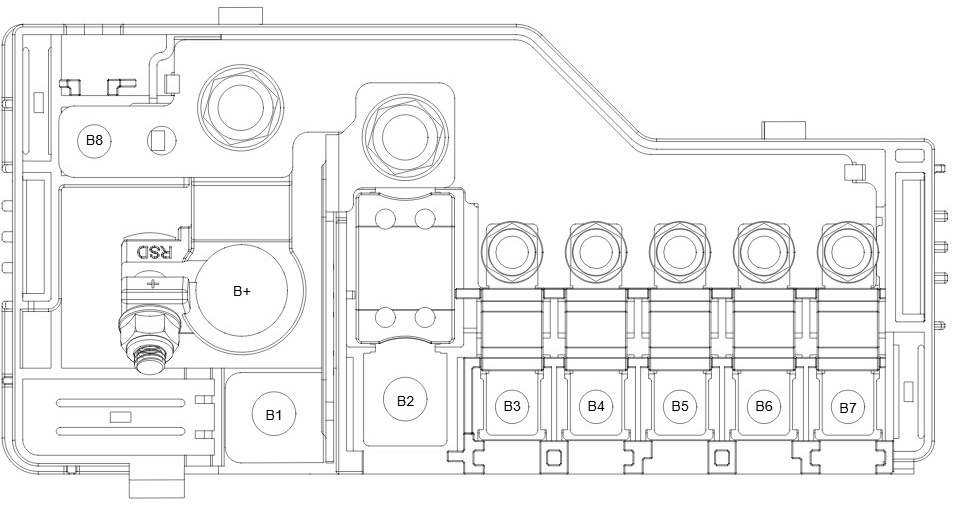

Схема
Расшифровка
- B1 — Стартер
- B2 — Генератор 350A
- B3 — Вентилятор 100A
- B4 — Система электроусилителя рулевого управления* 100A
- B5 — Блок предохранителей моторного отсека 100A
- B6 — Блок реле и предохранителей в приборной панели 80A
- B7 — Блок предохранителей в багажном отделении 60A
- B8 — Предварительный нагрев* 80A
Блок в багажнике
В багажном отсеке с левой стороны, может устанавливаться ещё один блок с предохранителями.

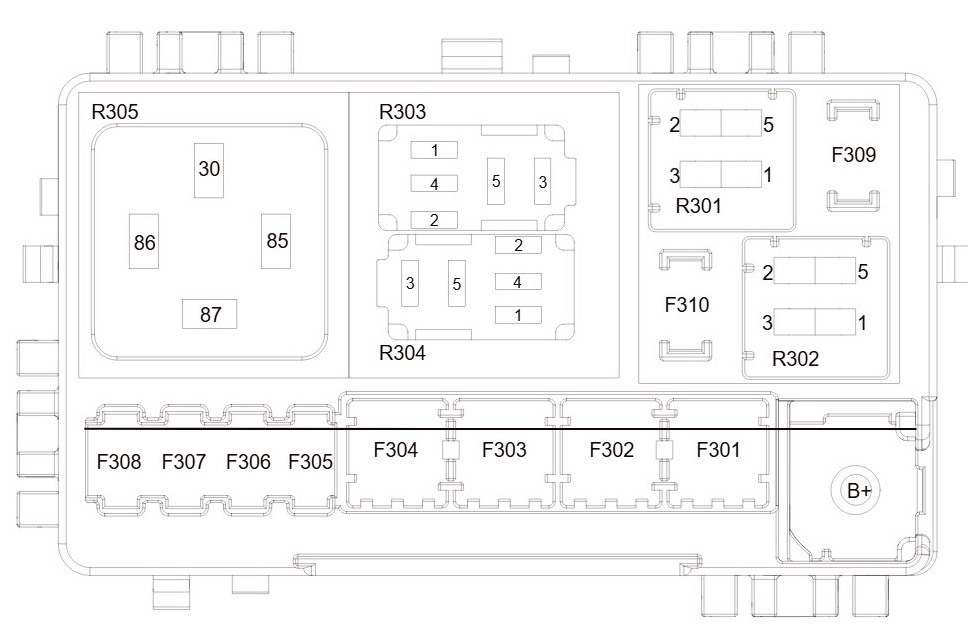

Схема
Назначение
| F301 | Разъем питания прицепа – 30A |
| F302 | Обогрев заднего стекла – 30A |
| F303 | Контроллер впрыска раствора карбамида* – 40A |
| F304 | Контроллер двери багажного отделения* – 30A |
| F305 | Сиденья заднего ряда – 30A |
| F306 | Фонарь заднего хода – 10A |
| F307 | Очиститель заднего стекла – 15A |
| F308 | Блок управления системы полного привода – 30A |
| F309 | Обратная связь системы обогрева стекол – 10A |
| F310 | Резерв |
| R101 | Реле фонарей заднего хода |
| R102 | Резерв |
| R103 | Реле очистителя заднего стекла |
| R104 | Реле разъема питания прицепа |
| R105 | Реле обогревателя заднего стекла |
