Nissan Murano является полноценным кроссовером. В настоящий момент в производстве находится 3-е поколение. Первое обозначается – z50 и выпускалось в 2002, 2003, 2004, 2005, 2006 и 2007 году. Второе в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 годах и имеет маркировку z51. За этот период автомобиль несколько раз проходит рестайлинг. В нашем материале вы найдете описание предохранителей и реле ниссан мурано z50 и z51. Для наглядности мы так же покажем фотографии и схемы блоков с назначением элементов.
Автомобиль поставлялся во многие регионы мира с различными комплектациями. Сверяйте назначение элементов со схемами на обратной стороне защитной крышки, что бы получить актуальное описание предохранителей.
Содержание
Описание для мурано Z50

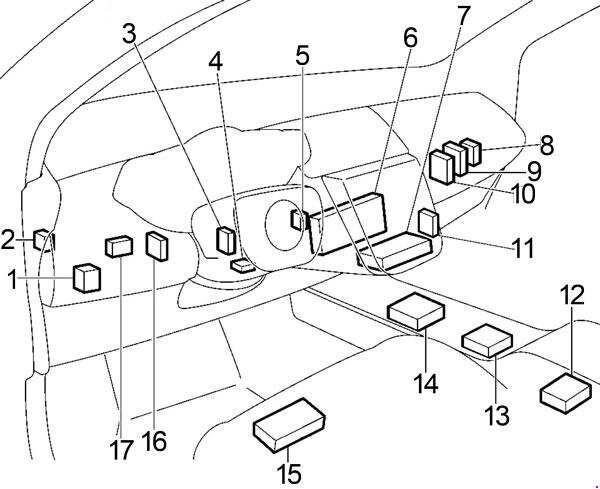

Блок в салоне
Находится в панели приборов с левой стороны.

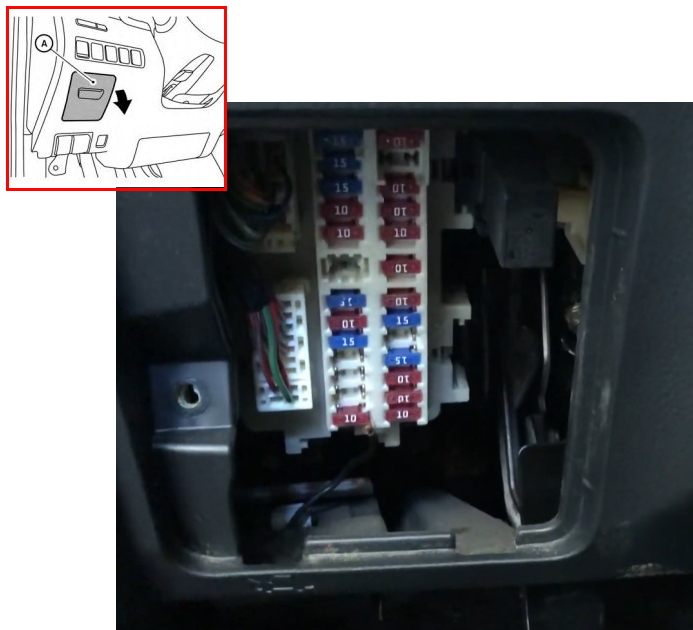

Фотография
Схема
Назначение
- 10A – Запасной
- –
- 10A – Интеллектуальный ключ
- 10A – Панель приборов
- 15A – Лампы стоп сигналов
- 10A – Электрооборудование
- 10A – Свет салона
- 15A – Задняя розетка
- –
- 15А – Лямба зонд (датчик кислорода)
- 10A – Панель приборов
- 10А – Подушки безопастности
- 10А – Электронные кампаненты
- 15A – Запасной
- 10A – Вентилятор
- 10A – Вентилятор
- 10A – Стартер
- 10A – Подогрев зеркал
- –
- 15А – Передняя розетка
- 10A – Электропривод зеркал
- 15A – Прикуриватель
- –
- –
- –
- 10А – Система управления двигателем
За прикуриватель отвечает предохранитель номер 22 на 15А.
Сбоку могут находится реле вентилятора отопителя и реле вспомогательных цепей зажигания.
Блоки под капотом

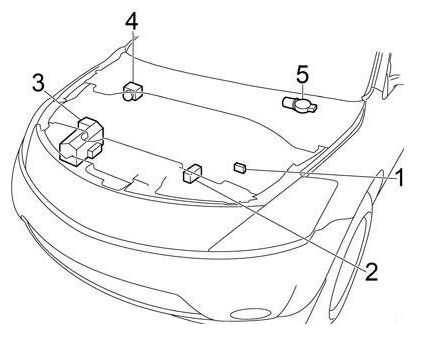

Под капотом блоки могут располагаться в 3 местах.
Блок предохранителей и реле
Расположен на правом ланжероне, повернутым на бок.
Фотография
Схема
Описание
| 1 | Реле системы управления двигателем |
| 2 | Реле дальнего света фар |
| 3 | Реле ближнего света фар |
| 4 | Реле стартера |
| 5 | Реле основных цепей зажигания |
| 6 | |
| 7 | |
| 8 | |
| 9 | Реле блока управления дроссельной заслонкой |
| 10 | Реле топливного насоса |
| 11 | Реле противотуманных фар |
| F1 | (10А) |
| F2 | (10А) Правая фара |
| F3 | (30А) Очиститель/ омыватель лобового стекла |
| F4 | (10А) Левая фара |
| F5 | (20А) Обогреватель заднего стекла |
| F6 | (15А) Правая фара |
| F7 | (15 А) |
| F8 | (15А) |
| F9 | (10А) Кондиционер |
| F10 | (20А) Обогреватель заднего стекла |
| F11 | (15А) Топливный насос |
| F12 | (10А) |
| F13 | (10А) Управление трансмиссией |
| F14 | (10А) |
| F15 | — |
| F16 | (15А) Левая фара |
| F17 | (15А) Система управления двигателем |
| F18 | (15А) Противотуманные фары |
| F19 | — |

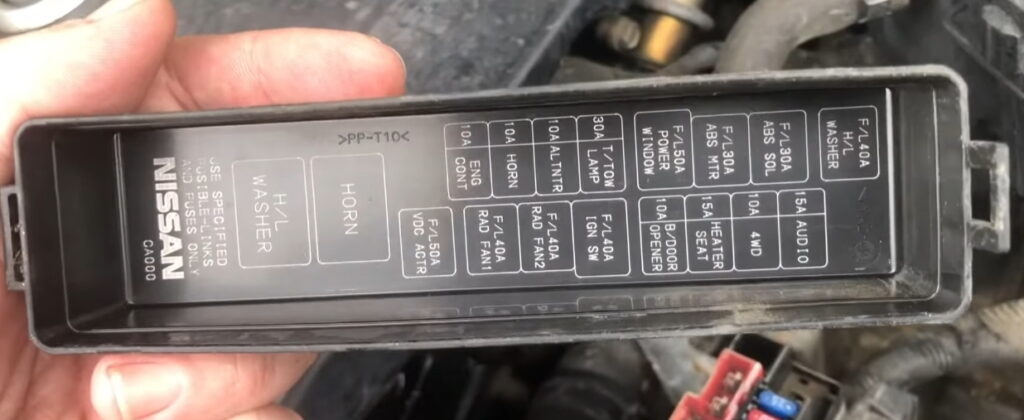

Блок предохранителей возле аккумулятора
Расположение
Фотография
Схема
Расшифровка
| 1 | Реле омывателя фар |
| 2 | Реле звукового сигнала |
| F1 | — |
| F2 | (10А) Звуковой сигнал |
| F3 | (10А) Генератор |
| F4 | (30А) Разъем электрооборудования прицепа |
| F5 | (50А) |
| F6 | — |
| F7 | (30A) Система ABS/ESP |
| F8 | (40А) Омыватели фар |
| F9 | (50A) Система ABS/ESP |
| F10 | (40А) Электродвигатель вентилятора системы охлаждения |
| F11 | (40А) Электродвигатель вентилятора системы охлаждения |
| F12 | (40А) Цепи замка зажигания |
| F13 | (10А) Привод открывания задней двери |
| F14 | (15А) Подогреватель сидений |
| F15 | (10А) Система управления 4WD |
| F16 | (15 А) |
Предохранители высокой мощности

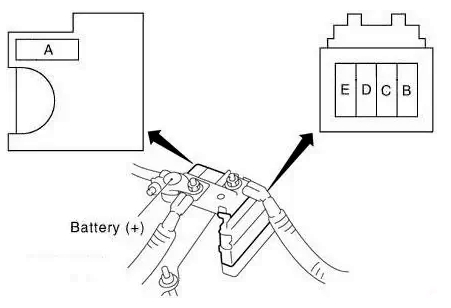

На плюсовой схеме аккумуляторной батареи могут находится плавкие предохранители высокой мощности.
Описание для мурано Z51
Наглядно посмотреть где находятся блоки можете в данном видео.
Блок в салоне
Схема с обратной стороны крышки
Назначение на русском
Сверяйте со своим описанием! За прикуриватель отвечает предохранитель на 15А, седьмой снизу, правый ряд.
Блоки под капотом
Назначение
