Nissan Sunny b15 – предохраните и реле

Nissan Sunny выпускается в 12-и поколениях с 1966 года и поставляется во все регионы земли под различными названиями. Например в США последнее поколение известно под названием Sentra. В западной Европе продавались под марками Nissan Pulsar и Nissan Almera. В данной публикации Вы сможете найти описание блоков предохранителей и реле ниссан санни B15 (одиннадцатого поколения) которое поступило в производство с 1998 года. Мы покажем где расположены блоки, их фотографии, схемы с назначением элементов, выделим предохранитель который отвечает за прикуриватель.

nissan Sunny logo

Для трех последних поколений ниссан санни (b14, b15 ,b17) характерно общее расположение блоков. Актуальное назначение будет размещено на защитной крышке. Сверяйтесь с Вашими схемами, если блоки отличатся от представленных.

Блок в салоне

Он находится со стороны водителя между рулевой колонкой и дверью. Для доступа откройте защитную крышку.

Вариант 1

фото блока в салоне вариант 1

Вариант 2

фото блока в салоне вариант 2Таблица с описанием

predohranitel nissan sunny

Назначение вариант 2

  1. Зеркала
  2. Лампы стоп-сигналов
  3. Электророзетка
  4. Кондиционер
  5. Контрольные (сигнальные лампы) приборной доски
  6. Резерв
  7. Обогрев заднего стекла
  8. Кислородный датчик
  9. Резерв
  10. Электропакет
  11. Контроллер АКПП
  12. Электропакет
  13. Лампа салона
  14. Электромотор вентилятора салона (обогреватель/ кондиционер)
  15. Кондиционер
  16. Электромотор вентилятора салона (обогреватель/ кондиционер)
  17. Система впрыска топлива
  18. Подушки безопасности
  19. Резерв
  20. Контроллер двигателя
  21. Сигнал запуска
  22. Прикуриватель
  23. Резерв
  24. Резерв
  25. Очиститель ветрового стекла
  26. Резерв
  27. Омыватель переднего и/или заднего стекла (на подрулевой переключатель)
  28. Омыватель заднего стекла
  29. Бензонасос
  30. Спидометр, тахометр, указатели температуры и уровня топлива
  31. ABS

В обоих вариантах, за прикуриватель отвечает предохранитель номер 22 на 15А

Рядом могут быть расположены несколько отдельных реле.

Реле в салоне ниссан санни

Блоки под капотом

Рядом с аккумулятором будет находится блок с предохранителями, а блок с реле около горловины бочка с омывающей жидкостью.

Блок с реле

Вариант 1

Блок с реле вариант 1

Вариант 2

Блок с реле под капотом ниссан санни

Обозначение

  • fr fog lamp — Реле противотуманных фар
  • throt motor — Реле блока управления дроссельной заслонкой
  • inhibit clutch inter luck — Реле запрещения запуска (“Р”/”N”)
  • air con — Реле системы кондиционирования
  • horn — Реле звукового сигнала
  • rad fan — Реле электродвигателя вентилятора системы охлаждения
  • rad fan — Реле электродвигателя вентилятора системы охлаждения
  • rad fan — Реле электродвигателя вентилятора системы охлаждения

Блок с предохранителями

Вариант 1

блок с предохранителями вариант 1

Расшифровка

Расшифровка схемы

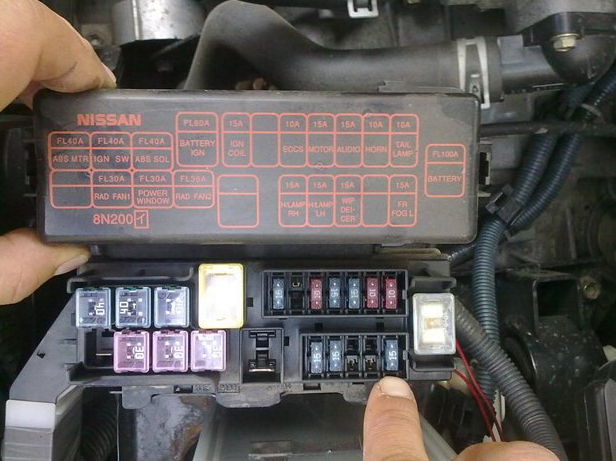

Вариант 2

Блок под капотом ниссан санни вариант 2

Обозначение

  • FL 100A BATTERY — Генератор
  • FL 60A BATTERY IGN — Зарядка аккумулятора
  • FL 40A ABS MTR — Мотор АБС
  • FL 40A IGN SW — Замок зажигания
  • FL 40A ABS SOL — Датчик АБС
  • FL 30A RAD FAN1 — Вентилятор радиатора левый
  • FL 30A POWER WINDOW — Эл. стеклоподъемники
  • FL 30A RAD FAN2 — Вентилятор радиатора правый
  • FL 15A IGN COIL — Катушки зажигания
  • FL 15A MOTOR — Нагреватель лямбда-зонда
  • FL 15A AUDIO — Aудиосистема
  • FL 15A H/LAMP RH — Правая фара
  • FL 15A H/LAMP LH — Левая фара
    FL 15A WIPDEL CER — Обогрев щеток стеклоочистителя
  • FL 15A FR FOG L — Противотуманные фары
  • FL 10A ECCS — Электронная система управления двигателем
  • FL 10A HORN — Сигнал
  • FL 10A TAIL LAMP — Задний свет

У нас на канале мы подготовили видео по данной публикации. Смотрите и подписывайтесь.

А если есть чем дополнить материал – пишите в комментариях.
