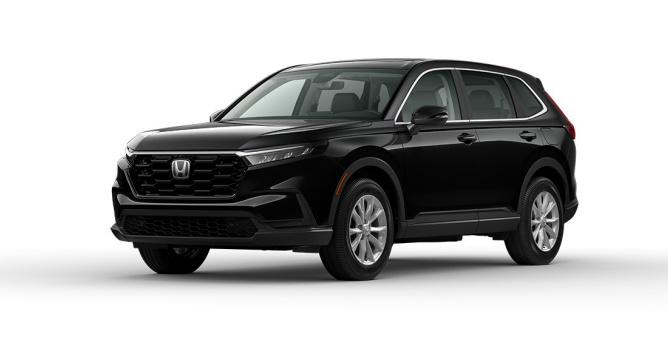

Шестое поколение Honda CR-V выпускалось в 2023, 2024, 2025, 2026, 2027, 2028 и 2029 годах. За это время автомобиль получил обновление. Также известен под названием Honda Breeze. В данном материале вы найдете информацию о предохранителях и реле Хонда СРВ 6, включая схемы блоков предохранителей, их местоположение и фото примеры исполнения. Мы так же выделим предохранитель, отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Не то поколение модели или не подходят схемы?
[Описание Хонда СРВ 5]
[Описание Хонда СРВ 4]
[Описание Хонда СРВ 3]
[Описание Хонда СРВ 2]
[Описание Хонда СРВ 1]
Блок в салоне

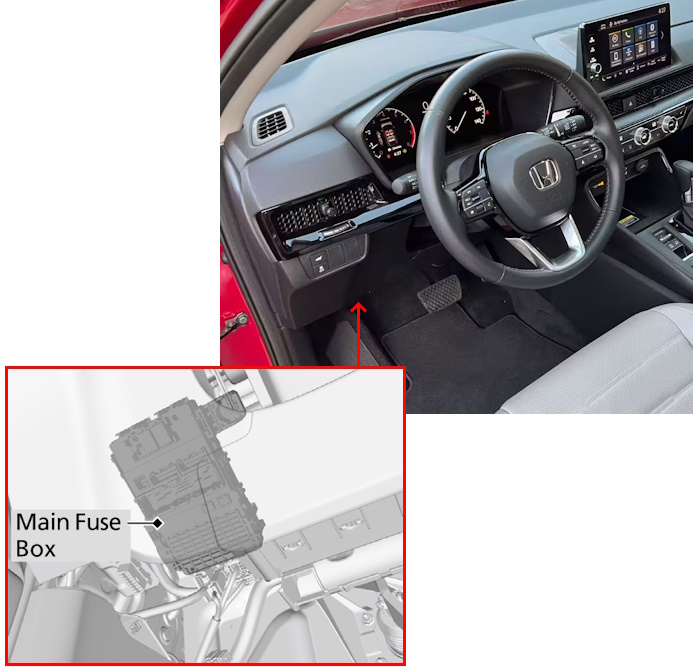

В салоне блок с предохранителями и реле расположен под приборной панелью со стороны водителя.
Сверяйте назначение элементов со своими схемами на крышке или иной технической документацией.

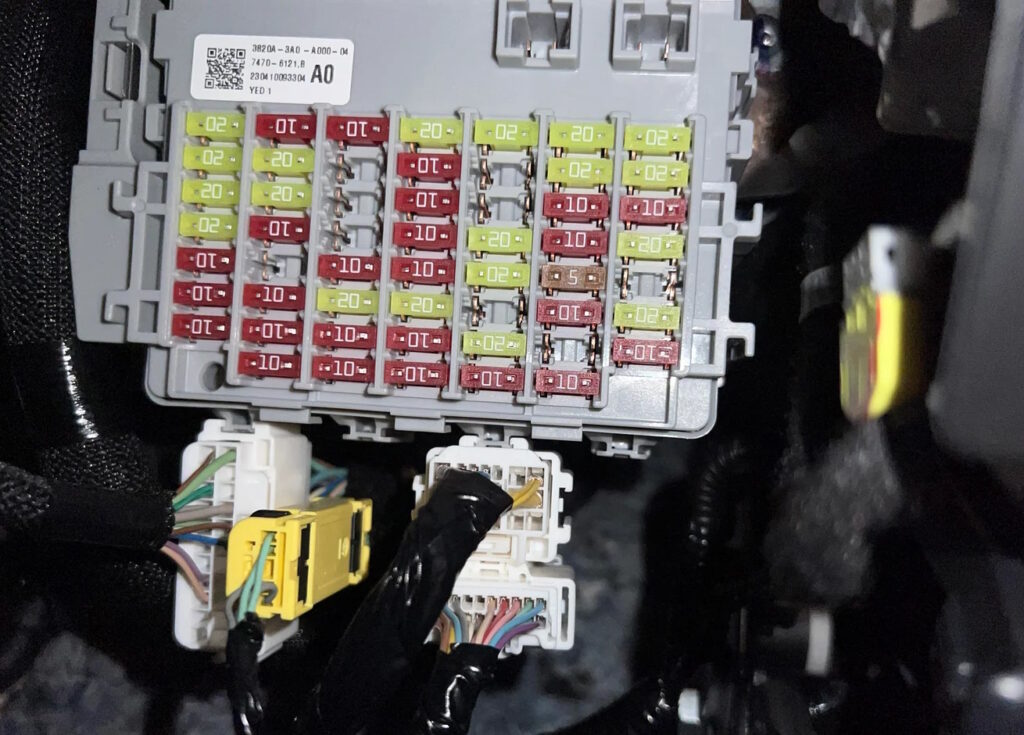

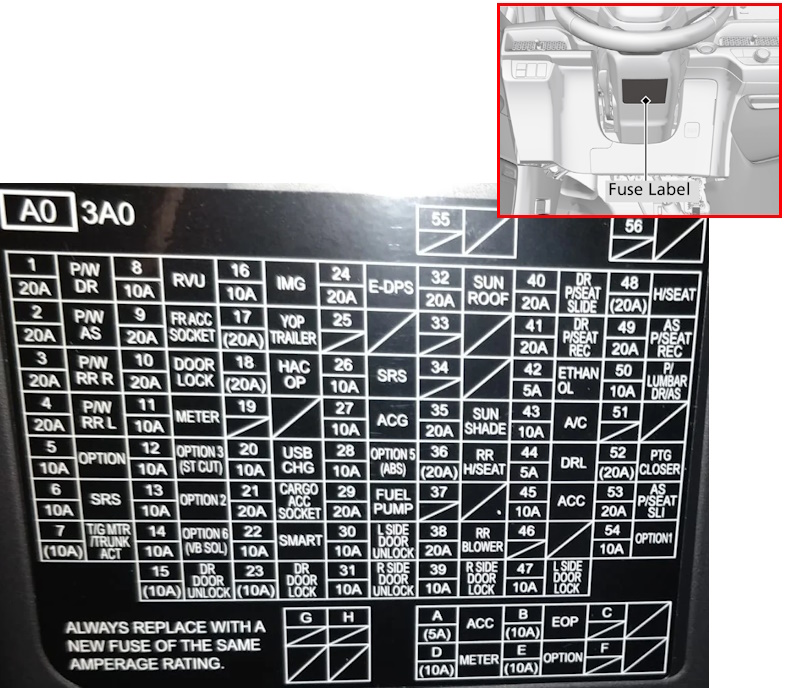

Сам блок будет выглядеть вот так.

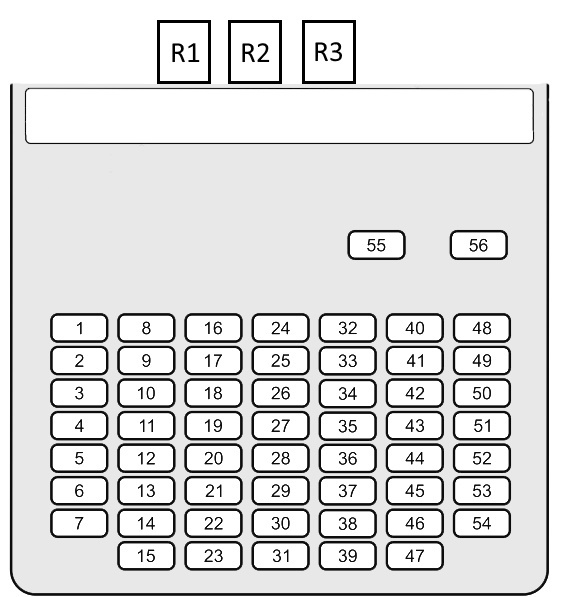

Схема
Описание
| 1 | 20A P/W DR — Электро стеклоподъёмник двери водителя |
| 2 | 20A P/W AS — Электро стеклоподъёмник передней пассажирской двери |
| 3 | 20A P/W RR R — Электро стеклоподъёмник задней правой двери |
| 4 | 20A P/W RR L — Электро стеклоподъёмник задней левой двери |
| 5 | 10A OPTION — Дополнительное оборудование (в зависимости от комплектации) |
| 6 | 10A SRS — Система пассивной безопасности (подушки безопасности) |
| 7 | 10A T/G MTR / TRUNK ACT — Мотор задней двери / привод багажника |
| 8 | 10A RVU — Блок заднего обзора (камера / дисплей) |
| 9 | 20A FR ACC SOCKET — Передняя розетка питания (аксессуары) |
| 10 | 20A DOOR LOCK — Центральный замок дверей |
| 11 | 10A METER — Комбинация приборов / приборная панель |
| 12 | 10A OPTION 3 (ST CUT) — Дополнительная цепь / блокировка стартера |
| 13 | 10A OPTION 2 — Дополнительное оборудование №2 |
| 14 | 10A OPTION 6 (VB SOL) — Соленоид системы VB |
| 15 | 10A DR DOOR UNLOCK — Цепь отпирания двери водителя |
| 16 | 10A IMG — Система иммобилайзера |
| 17 | 20A YOP TRAILER — Электроинтерфейс прицепа |
| 18 | 20A HAC OP — Система помощи при трогании на подъёме |
| 19 | |
| 20 | — |
| 21 | |
| 22 | 10A USB CHG — Питание зарядки USB |
| 23 | 20A CARGO ACC SOCKET — Розетка питания в грузовом отсеке |
| 24 | 10A SMART — Система смарт-ключа / бесключевого доступа |
| 25 | 10A DR DOOR LOCK — Цепь запирания двери водителя |
| 26 | 20A E-DPS — Электрический динамический усилитель рулевого управления |
| 27 | |
| 28 | — |
| 29 | |
| 30 | 10A SRS — Система SRS (вторичная цепь) |
| 31 | 10A ACG — Цепь управления генератором |
| 32 | 10A OPTION 5 (ABS) — Дополнительная цепь, связанная с ABS |
| 33 | 20A FUEL PUMP — Топливный насос |
| 34 | 10A L SIDE DOOR UNLOCK — Отпирание левой сдвижной двери |
| 35 | 10A R SIDE DOOR UNLOCK — Отпирание правой сдвижной двери |
| 36 | 20A SUN ROOF — Мотор люка крыши |
| 37 | |
| 38 | — |
| 39 | |
| 40 | — |
| 41 | |
| 42 | 20A SUN SHADE — Электрическая солнцезащитная шторка |
| 43 | 20A RR H/SEAT — Обогрев задних сидений |
| 44 | |
| 45 | — |
| 46 | |
| 47 | 20A RR BLOWER — Мотор заднего вентилятора |
| 48 | 10A R SIDE DOOR LOCK — Запирание правой сдвижной двери |
| 49 | 20A DR P/SEAT SLIDE — Мотор продольной регулировки сиденья водителя |
| 50 | 20A DR P/SEAT REC — Мотор наклона спинки сиденья водителя |
| 51 | 5A ETHANOL — Датчик содержания этанола в топливе |
| 52 | 10A A/C — Система управления кондиционером |
| 53 | 5A DRL — Дневные ходовые огни |
| 54 | 10A ACC — Цепь питания аксессуаров |
| 55 | — |
| 56 | — |
Предохранитель № 9 на 20 А отвечает за работу передних прикуривателей.
- R1 — Реле стеклоподъемников
- R2 — Реле передней розетки питания дополнительных устройств
Блок под капотом

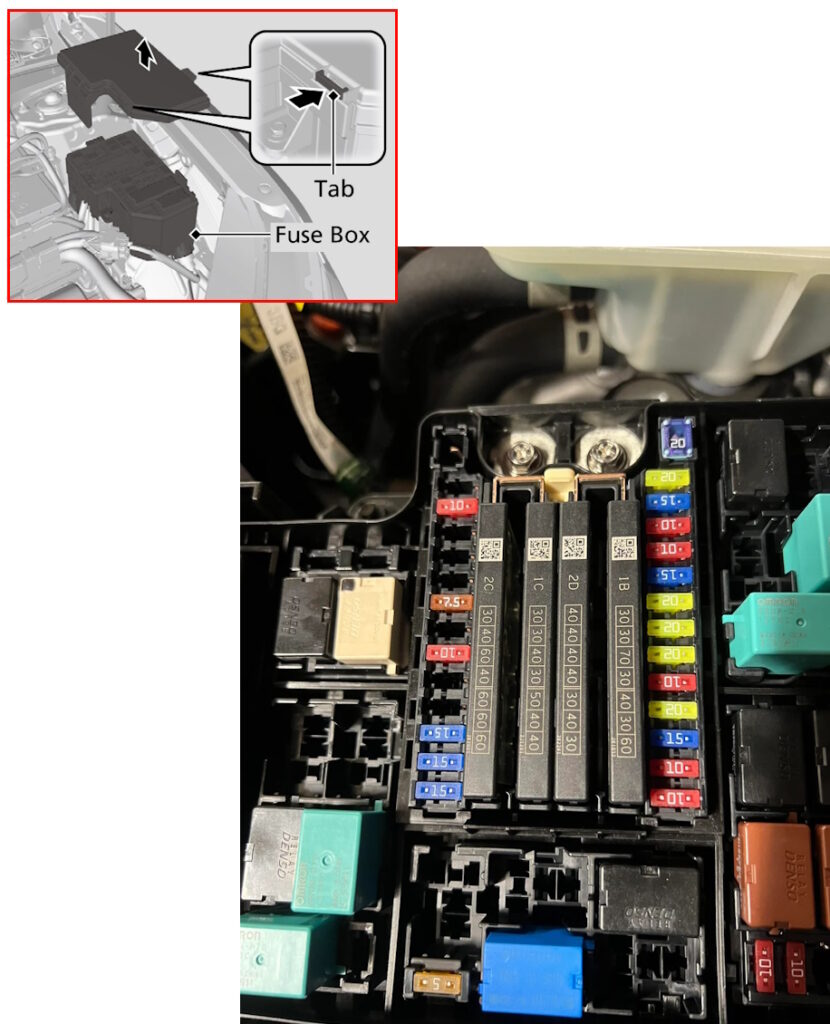

В моторном отсеке блок с предохранителями и реле расположен с краю, рядом с аккумулятором и закрыт защитной крышкой.

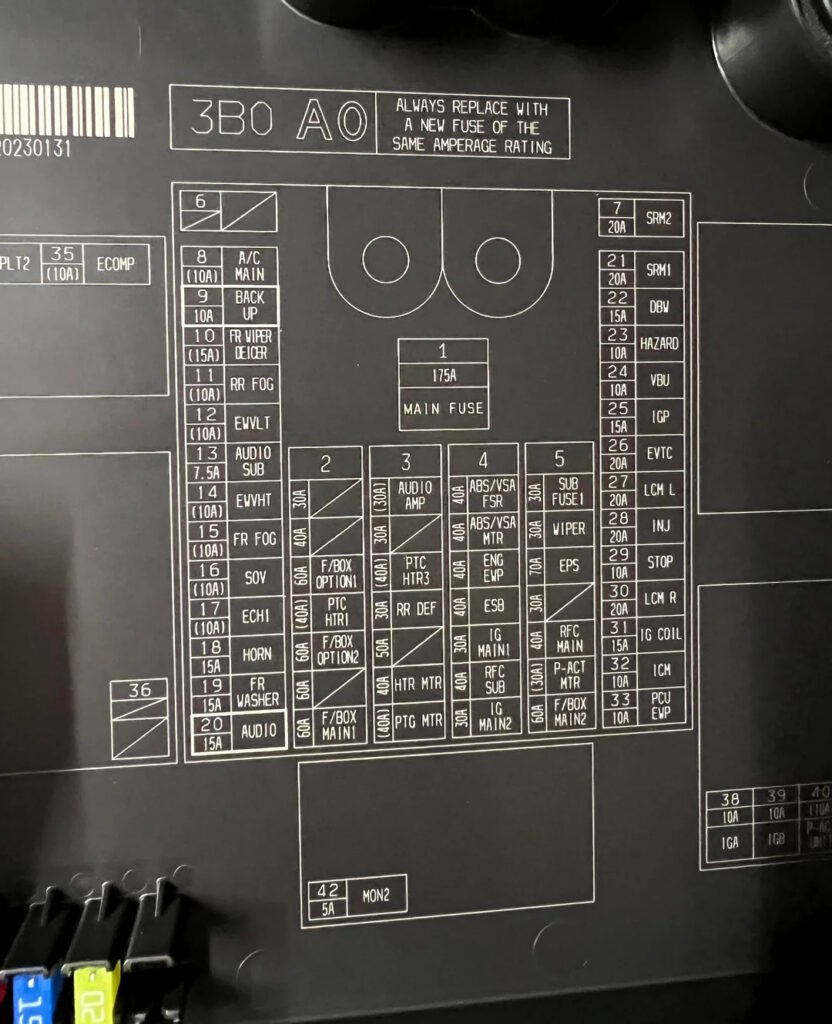

Пример схемы с крышки блока

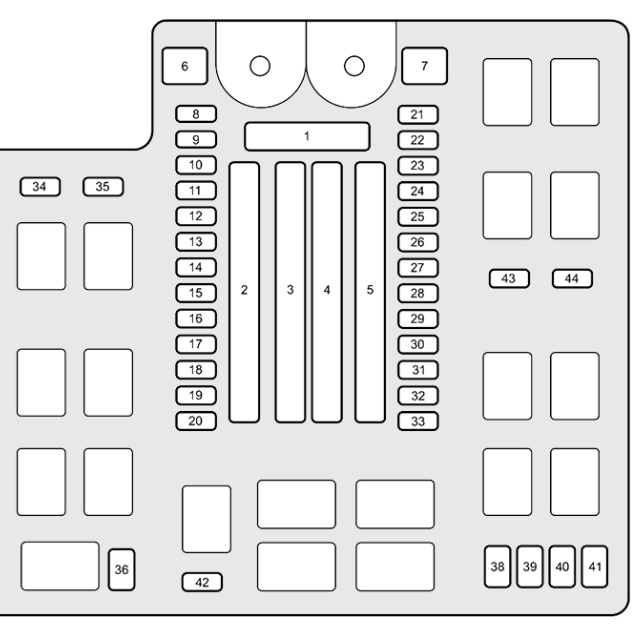

Схема
Обозначение
| 1 | 125A MAIN FUSE — Главный силовой предохранитель автомобиля |
| 2 | 30A I/S2 — Питание замка зажигания №2 |
| 40A — | |
| 60A F/BOX OPTION1 — Дополнительное питание блока предохранителей №1 | |
| 40A PTC HTR1 — Цепь PTC-нагревателя №1 | |
| 60A F/BOX OPTION2 — Дополнительное питание блока предохранителей №2 | |
| 60A — | |
| 60A F/BOX MAIN1 — Основное питание салонного блока предохранителей | |
| 3 | 30A AUDIO AMP — Усилитель аудиосистемы |
| 30A ST MAGNETIC SW — Магнитный выключатель стартера | |
| 40A PTC HTR3 — Цепь PTC-нагревателя №3 | |
| 30A RR DEF — Обогрев заднего стекла | |
| 50A — | |
| 40A HTR MTR — Мотор вентилятора отопителя | |
| 40A PTG MTR — Мотор электропривода задней двери | |
| 4 | 40A ABS/VSA FSR — Реле аварийного режима ABS / системы стабилизации |
| 40A ABS/VSA MTR — Мотор ABS / системы курсовой устойчивости | |
| 40A — | |
| 40A E BOOSTER — Электрический усилитель тормозов | |
| 30A IG1 MAIN1 — Основное питание зажигания №1 | |
| 40A — | |
| 30A IG1 MAIN2 — Основное питание зажигания №2 | |
| 5 | 30A I/S1 — Питание замка зажигания №1 |
| 30A WIPER — Мотор стеклоочистителей лобового стекла | |
| 70A EPS — Электро усилитель рулевого управления | |
| 30A — | |
| 40A — | |
| 60A F/BOX MAIN2 — Вторичное питание салонного блока предохранителей | |
| 6 | 30A SUB FAN — Дополнительный вентилятор охлаждения двигателя |
| 7 | 20A SRM2 — Модуль системных реле №2 |
| 8 | — |
| 9 | 10A BACK UP — Резервное питание (память, цепь фонарей заднего хода) |
| 10 | 15A FR WIPER DEICER — Обогрев зоны стеклоочистителей лобового стекла |
| 11 | 10A RR FOG — Задний противотуманный фонарь |
| 12 | — |
| 13 | 7.5A AUDIO SUB — Дополнительное питание аудиосистемы |
| 14 | — |
| 15 | 10A FR FOG — Передние противотуманные фары |
| 16 | — |
| 17 | 10A A/C MG CLUTCH — Электромагнитная муфта компрессора кондиционера |
| 18 | 15A HORN — Звуковой сигнал |
| 19 | 15A FR WASHER — Мотор омывателя лобового стекла |
| 20 | 15A AUDIO — Аудиосистема |
| 21 | 20A SRM1 — Модуль системных реле №1 |
| 22 | 15A DBW — Электронная педаль газа (Drive-by-Wire) |
| 23 | 10A HAZARD — Аварийная сигнализация |
| 24 | 10A VBU — Блок управления кузовом |
| 25 | 15A IGP — Питание зажигания |
| 26 | 10A TCU — Блок управления трансмиссией |
| 27 | 20A LCM L — Левый блок управления освещением |
| 28 | 20A INJ — Топливные форсунки |
| 29 | 10A STOP — Стоп-сигналы |
| 30 | 20A LCM R — Правый блок управления освещением |
| 31 | 15A IG COIL — Катушки зажигания |
| 32 | — |
| 33 | — |
| 34 | — |
| 35 | — |
| 36 | 15A AUDIO MAIN VST — Основное питание аудиосистемы (цепь VST) |
| 37 | 7.5A AUDIO SUB VST — Дополнительное питание аудиосистемы (цепь VST) |
| 38 | — |
| 39 | 7.5A IGPS VBACT — Питание зажигания (цепь VBACT) |
| 40 | 7.5A IGPS FAN — Питание зажигания управления вентилятором охлаждения |
| 41 | 7.5A IGPS LAF — Питание датчика соотношения воздух-топливо |
| 42 | 5A IG1 MON2 — Цепь мониторинга линии зажигания №2 |

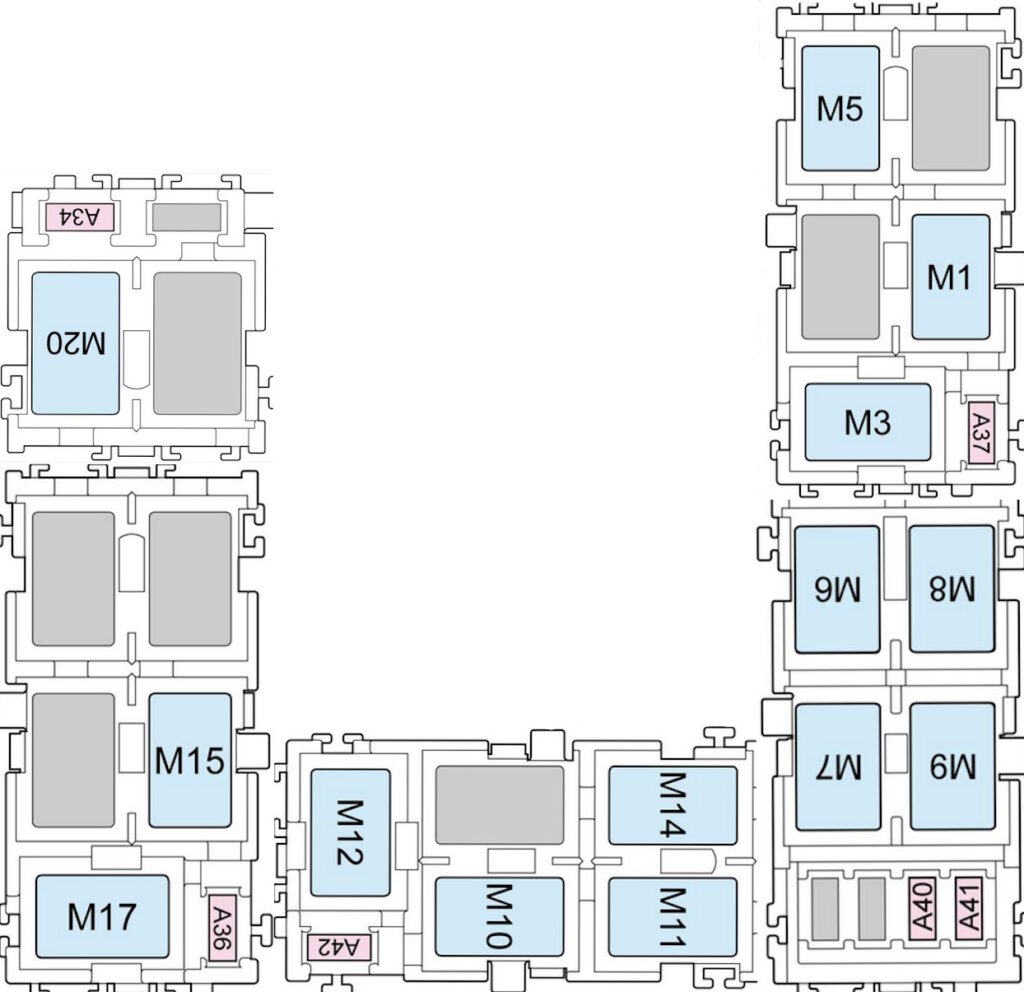

Реле
Назначение
| M20 | Реле вентилятора радиатора |
| M15 | Реле обогрева заднего стекла |
| M17 | Реле электродвигателя вентилятора |
| M12 | Реле муфты компрессора кондиционера |
| M10 | Главное реле PGM-FI 2 |
| M11 | Реле электрического масляного насоса |
| M14 | Реле звукового сигнала |
| M7 | Главное реле PGM-FI 1 |
| M6 | Дополнительное реле PGM-FI |
| M8 | Реле форсунок |
| M9 | Реле катушки зажигания |
| M1 | Реле управления вентилятором |
| M3 | Реле обогрева рулевого колеса |
| M5 | Реле вентилятора конденсатора кондиционера |
