Honda CR-V 5 поколения производился в 2017, 2018, 2019, 2020, 2021, 2022 годах. За это время модель прошла обновление. В нашем материале вы найдёте описание предохранителей и реле Хонда СРВ 5 со схемами блоков, фото примерами исполнения и местами расположения. Выделим предохранитель отвечающий за прикуриватель.
Обозначение предохранителей и реле может отличатся от представленного. Сверяйте информацию со своими схемами или иной технической документацией.
Не то поколение модели или не подходят схемы?
[Описание Хонда СРВ 4]
[Описание Хонда СРВ 3]
[Описание Хонда СРВ 2]
[Описание Хонда СРВ 1]
Блок в салоне
В салоне автомобиля основной блок с предохранителями находится под панелью приборов, со стороны водителя. Актуальная схема будет нанесена рядом, под рулевым управлением.
Сам блок блок будет выглядеть примерно вот так.
Схема с назначением
Описание
| 1 | 10A Аксессуар |
| 2 | 5A Замок |
| 3 | 10A Опция |
| 4 | 5А Опция 2 (с интеллектуальной системой входа) |
| 4 | 10А Трансмиссия (без интеллектуальной системы входа) |
| 5 | 10А Опция |
| 6 | 10A Индикатор SRS |
| 7 | 10A Приборы |
| 8 | 15A Топливный насос |
| 9 | 10A кондиционер |
| 10 | 20A Розетка для аксессуаров / прикуриватель (центральная консоль) |
| 11 | 5A Контроль двигателя |
| 12 | 10A Замок двери пассажира |
| 13 | 10A Замок двери со стороны водителя |
| 14 | 20A Задний стеклоподъемник со стороны водителя |
| 15 | 10A Стеклоподъемник со стороны переднего пассажира |
| 16 | 20A Замок |
| 17 | 10A Трансмиссия (с интеллектуальной системой входа) |
| 17 | 5A Опция 2 (без интеллектуальной системы входа) |
| 18 | 10А Опора переднего водителя (опция) |
| 19 | 20A Люк (опция) |
| 20 | 10A Стартер |
| 21 | 10A AGC |
| 22 | 10A Дневной ходовой свет |
| 23 | 10A Подогрев рулевого колеса (опция) |
| 24 | 5A Опция |
| 25 | 10A Замок двери водителя |
| 26 | 10A Разблокировка двери со стороны пассажира |
| 27 | 20A Стеклоподъемник со стороны заднего пассажира |
| 28 | 20A Стеклоподъемник водителя |
| 29 | 20A Передняя розетка для аксессуаров (прикуриватель) |
| 30 | 10A Smart Entry (с системой Smart Entry) |
| 30 | 5A STS (без системы интеллектуального доступа) |
| 31 | 20A Сиденье водителя с электроприводом наклона (опция) |
| 32 | 20A Подогрев переднего сиденья (опция) |
| 33 | 20A Сдвижное сиденье водителя с электроприводом (опция) |
| 34 | 10A АБС/ VSA |
| 35 | 10A SRS |
| 36 | 20A HAC (опция) |
| 37 | 15A Прицеп (опция) |
| 38 | 10A Замок двери со стороны водителя |
| 39 | 10A Разблокировка двери водителя |
| a | 20A Доводчик задней двери с электроприводом (опция) |
| b | 20A Сдвижное пассажирское сиденье с электроприводом (опция) |
| c | 20A Сиденье пассажира с электроприводом наклона (опция) |
| d | 20A Мотор панорамной шторки |
| e | 20A Задний вентилятор |
| f | 20A EPT L |
| g | 20A EPT R |
| h | 20A Розетка для аксессуаров (багажное отделение) |
За работу прикуривателей отвечают предохранители под номерами 10 и 29.

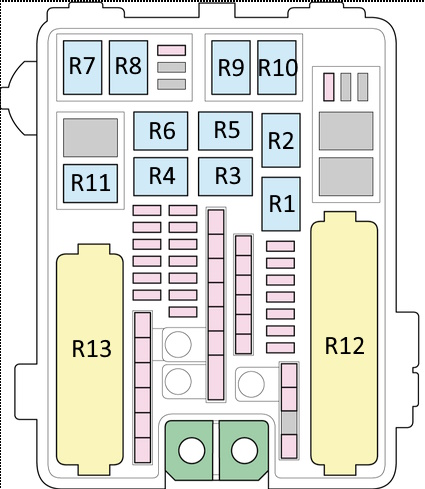

Блок под капотом
Под капотом, с левой стороны, рядом с аккумулятором находится основной блок с предохранителями и реле.
Пример схемы с крышки блока
Схема
Расшифровка
| 1 | 30A Audio AMP (опция) / 40A OP BLOCK 2 |
| 1 | Не используется / 40A ESB |
| 1 | 40A Электрический усилитель тормозов / ABS/VSA FSR |
| 1 | 30A Двигатель главного вентилятора |
| 1 | 30A Модуль реле 1 |
| 1 | 30A IG Main 2 (с интеллектуальной системой входа) |
| 1 | Не используется (без интеллектуальной системы входа) |
| 1 | 30A Релейный модуль 2 |
| 1 | 125/150А Аккумулятор |
| 2 | 70А EPS |
| 2 | Зажигание Основной 1 ((30 А (с системой интеллектуального доступа) / 50 А (без системы интеллектуального доступа))) |
| 2 | 40A Блок предохранителей (опция) / ДВИГАТЕЛЬ ABS/VSA |
| 2 | 60A Блок предохранителей 1 |
| 2 | 30A Электродвигатель переднего стеклоочистителя |
| 2 | 30А Двигатель вспомогательного вентилятора |
| 3 | 40A Задний дефростер |
| 3 | 30А Стартер |
| 3 | 40A Блок предохранителей 2 |
| 3 | 40А ABS/VSA Мотор |
| 3 | 40А АБС/ВСА FSR |
| 3 | 40A Двигатель вентилятора |
| 4 | 40A Дополнительный блок 1 (опция) |
| 4 | Не используется (канадские модели без сиденья с электроприводом). (без интеллектуальной системы входа) |
| 4 | 40A Дополнительный блок 2 (опция) |
| 4 | Не используется (без интеллектуальной системы входа) |
| 4 | 40A Задняя дверь с электроприводом (опция) |
| 4 | Не используется (канадские модели без сиденья с электроприводом). (без интеллектуальной системы входа) |
| 5 | 7,5А VB ACT (с интеллектуальной системой входа) |
| 5 | Не используется (без интеллектуальной системы входа) |
| 6 | 15А Омываетель |
| 7 | 15A FI Главный |
| 8 | 15A FI Sub (с интеллектуальной системой входа) / DBW (без интеллектуальной системы входа) |
| 9 | 10А Стоп-сигналы |
| 10 | 20A Инжектор |
| 11 | 7,5А LAF |
| 12 | 10A FI ECU (с интеллектуальной системой входа) |
| 12 | Не используется (без интеллектуальной системы входа) |
| 13 | 15A Антиобледенитель переднего стеклоочистителя (модели для Канады) |
| 13 | Не используется (модели для США) |
| 14 | 10А Аварийная сигнализация |
| 15 | 15А Катушка зажигания |
| 16 | 15А Трансмиссия (с интеллектуальной системой входа) |
| 16 | Не используется (без интеллектуальной системы входа) |
| 17 | Не используется |
| 18 | 10А Резервный |
| 19 | 15А Аудио |
| 20 | 20A E-DPS (опция) |
| 21 | 20A Подогрев заднего сиденья (модели для Канады с подогревом заднего сиденья) |
| 21 | Не используется (модели без обогрева заднего сиденья) |
| 22 | 15A Передние противотуманные фары (опция) (модели для США и Канады с сиденьем с электроприводом) |
| 22 | 15A Нижняя решетка шторки (модели для Канады без сиденья с электроприводом) |
| 23 | 10A Компрессор кондиционера/ верхняя решетка заслонки |
| 24 | 10А Сигнал |
| 25 | 7,5A Вентилятор охлаждения |
| 26 | Не используется |
| 27 | Не используется |
| 28 | Не используется (с интеллектуальной системой входа) |
| 28 | 7,5А Магнитный выключатель ST (без системы интеллектуального доступа) |
| 29 | Не используется |
| 30 | Не используется |
Нашли ошибку или есть что добавить – пишите в комментарии.
