Toyota Progres выпускалась в 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 году. На схожей платформе с Toyota Brevis. В данной статье вы сможете найти описание предохранителей и реле Тойота Прогресс Бревис со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличаться от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Содержание
Блоки в салоне
Расположение

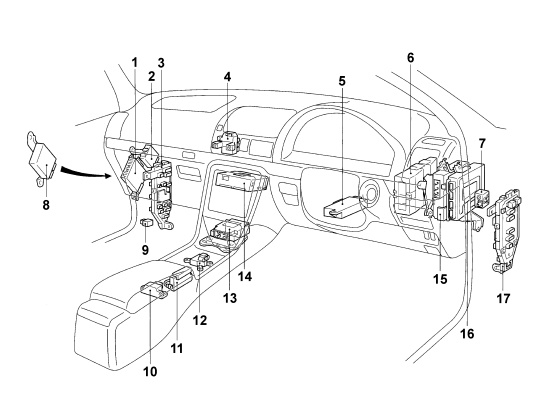

Общая схема расположения электронных блоков управления в салоне.
Обозначение
- Усилитель аудиосистемы (Super Live Sound)
- Реле корректора фар (модели с 04.2001 г.)
- Монтажный блок предохранителей со стороны пассажира
- Центральный монтажный блок
- Блок управления регулировкой рулевой колонки
- Электронный блок системы 4WD (модели до 04.2001 г.)
- Зуммер системы VSC
- Электронный блок системы 4WD (модели с 04.2001 г.)
- Реле цепи питания (модели с 04.1999 г.)
- Датчик бокового перемещения
- Блок управления блокировкой селектора
- Датчик замедления
- Электронный блок управления SRS
- Интегрированный блок управления
- Блок управления адаптивной системой поддержания скорости
- Электронный блок управления ABS
- Монтажный блок предохранителей со стороны водителя.
Блок предохранителей со стороны водителя

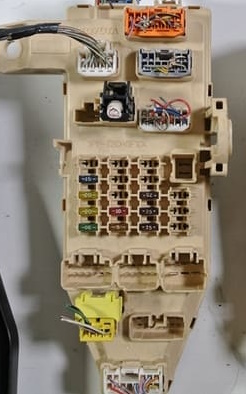

Данный блок находится под панелью приборов, на стойке и закрыт защитной крышкой.

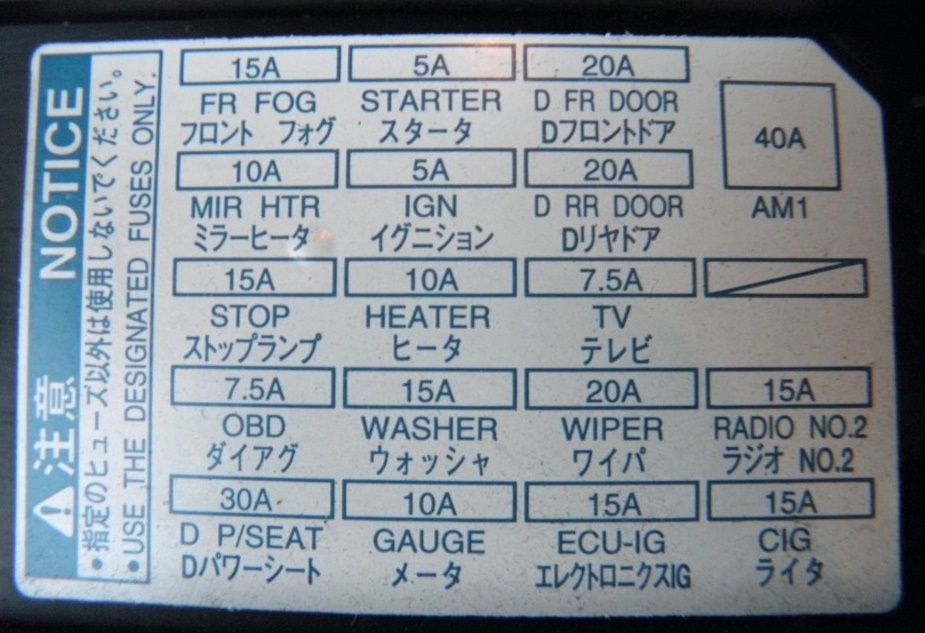

Сверяйте назначение элементов со своими схемами с обратной стороны крышки блоков.
Схема
Описание
| FR FOG | 15A — Противотуманные фары |
| STARTER | 5A — Стартер |
| D FR P/W | 20A — Электропривод стеклоподъёмника двери водителя |
| TRK OPN | 20A — Открывание багажника (крышки) |
| MIR HTR | 10A — Обогрев зеркал заднего вида |
| IGN | 5A — Система управления двигателем |
| D RR P/W | 20A — Электропривод стеклоподъёмника задней правой двери |
| D RR DOOR | 20A — Блок управления электрооборудованием задней двери |
| STOP | 15A — Стоп-сигналы |
| HEATER | 10A — Система отопления и кондиционирования |
| DOME | 7.5A — Освещение салона |
| OBD | 7.5A — Диагностический разъём |
| WASHER | 15A — Омыватель лобового стекла |
| WIPER | 20A — Стеклоочиститель |
| RADIO No.2 | 15A — Магнитола |
| P/SEAT | 30A — Электропривод сиденья водителя |
| D-IG | 10A — Система зарядки / шторки заднего стекла |
| GAUGE | 10A — Приборная панель |
| ECU-IG | 15A — Система ABS, TRC, VSC, круиз-контроль |
| CIG | 15A — Прикуриватель |
За работу прикуривателя отвечает предохранитель обозначенный как CIG на 15А.
Блок предохранителей со стороны пассажира

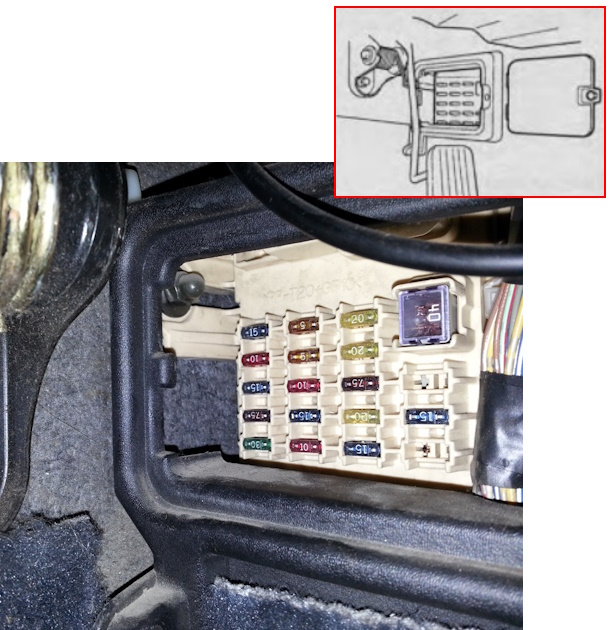

Ещё один блок с предохранителями расположен под панелью приборов, на левой стойке.
Фото — пример
Назначение
| SEAT HTR | 15A — Подогрев сидений |
| P FR P/W | 20A — Электропривод стеклоподъёмника передней правой двери |
| P RR DOOR | 20A — Блок управления электрооборудованием задней правой двери |
| DOME | 10A — Освещение салона, часы |
| P FR P/W | 20A — Электропривод стеклоподъёмника передней левой двери |
| P FR DOOR | 20A — Блок управления электрооборудованием передней двери |
| TAIL | 15A — Передние и задние габаритные огни, подсветка номера |
| FUEL OPN | 7.5A — Электропривод лючка топливного бака |
| P/SEAT | 30A — Электропривод сиденья переднего пассажира |
| PANEL | 7.5A — Подсветка панели приборов и органов управления климатом |
| RR FOG | 7.5A — Задний противотуманный фонарь |
Блоки под капотом

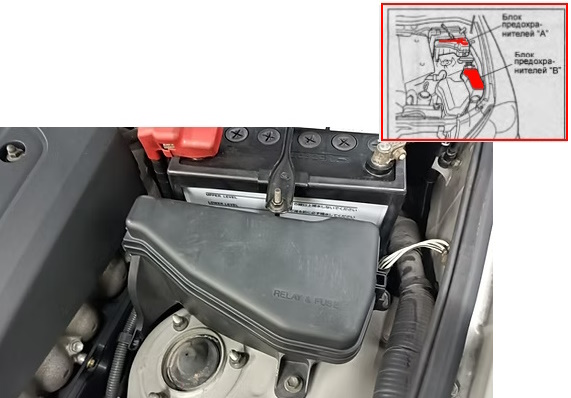

В моторном отсеке могут быть установлены 2 блока с предохранителями и реле.

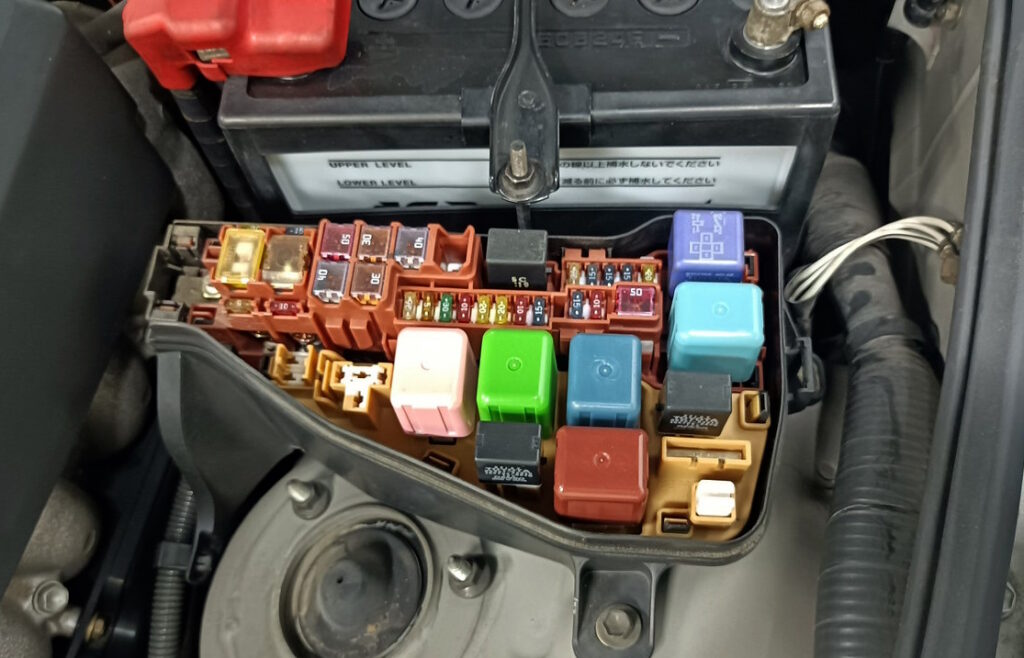

Фото
Блок А

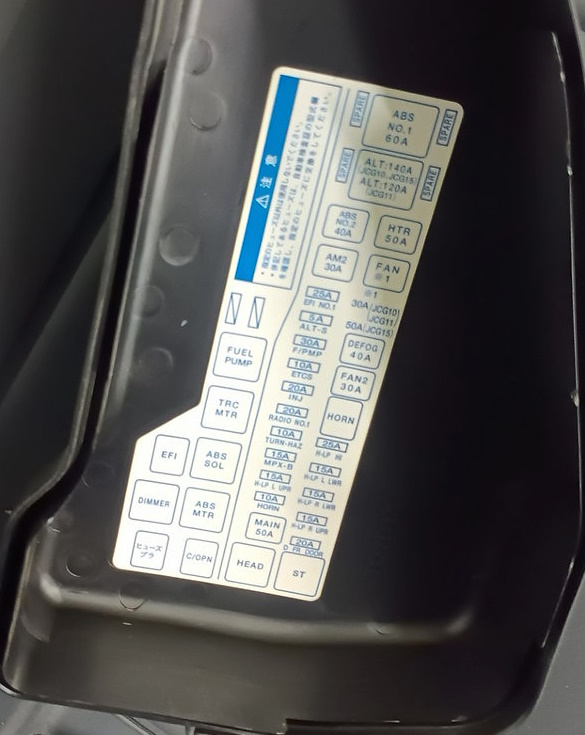

Progres
Схема
Расшифровка
| ABS NO.1 | Реле — система ABS (управление) |
| ABS NO.2 | 40A — система ABS (насос/модуль) |
| ABS SOL | Реле — управление соленоидами ABS |
| ABS MTR | Реле — мотор насоса ABS |
| ALT | 140A — генератор (основная цепь зарядки) |
| ALT-S | Реле — управление генератором |
| AM2 | 30A — цепь зажигания |
| HTR | 50A — отопитель (печка) |
| FAN1 | Реле — вентилятор охлаждения №1 |
| FAN2 | 30A — вентилятор охлаждения №2 |
| DEFog | 40A — обогрев заднего стекла |
| FUEL PUMP | Реле — топливный насос |
| EFI | Реле — система впрыска |
| ETCS | 10A — электронная дроссельная заслонка |
| INJ | 20A — форсунки |
| RADIO No.1 | 20A — аудиосистема |
| TURN-HAZ | 10A — поворотники и аварийка |
| HORN | 10A — звуковой сигнал |
| ECU-B | 10A — питание ЭБУ (постоянное) |
| MAIN | 50A — главная силовая цепь |
| HEAD | Реле — фары |
| ST | Реле — стартер |
| DIMMER | Реле — переключение ближний/дальний свет |
| TRC MTR | Реле — мотор системы анти пробуксовки |
| MPX-B | 15A — мультиплексная система (электроника кузова) |
| H-LP LH | 15A — фара левая |
| H-LP RH | 15A — фара правая |
| H-LP LO LH | 15A — ближний свет левый |
| H-LP LO RH | 15A — ближний свет правый |
| H-LP HI LH | 15A — дальний свет левый |
| H-LP HI RH | 15A — дальний свет правый |
| FR FOG | Реле — передние противотуманные фары |
| H-LP CLN | 20A — омыватель фар |
| ST1 | 30A — цепь стартера |
| ST2 | 30A — цепь стартера |
| IG | Реле — зажигание |
Brevis

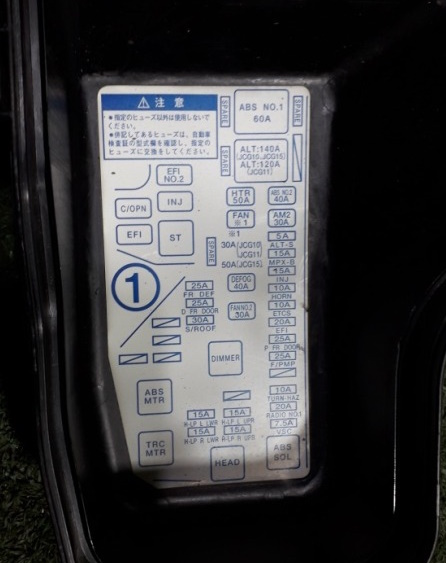

Схема
Описание
| ABS NO.1 | 60A — основная цепь системы ABS |
| ALT | 120–140A — генератор (зарядка аккумулятора) |
| HTR | 50A — система отопления (вентилятор печки) |
| FAN1 | 40A — вентилятор охлаждения двигателя №1 |
| AM2 | 30A — цепь зажигания |
| MPX-B | 15A — блок кузовной электроники (мультиплекс) |
| ECU-B | 15A — питание ЭБУ (постоянное) |
| HORN | 10A — звуковой сигнал |
| ETCS | 10A — электронная дроссельная заслонка |
| EFI | 20A — система впрыска топлива |
| F/PMP | 25A — топливный насос |
| TURN-HAZ | 10A — поворотники и аварийная сигнализация |
| DOME | 7.5A — освещение салона |
| ABS SOL | 7.5A — управление клапанами ABS |
| H-LP LH | 15A — левая фара |
| H-LP RH | 15A — правая фара |
| H-LP LO LH | 15A — ближний свет левый |
| H-LP LO RH | 15A — ближний свет правый |
| FR DEF | 25A — обогрев лобового стекла |
| RR DEF | 25A — обогрев заднего стекла |
| DR DOOR | 25A — электропакет двери водителя |
| S/ROOF | 25A — люк |
| FAN2 | 30A — вентилятор охлаждения №2 |
| EFI NO.2 | Реле — система впрыска |
| C/OPN | Реле — топливный насос |
| EFI | Реле — питание системы впрыска |
| ST | Реле — стартер |
| DIMMER | Реле — переключение ближний/дальний |
| HEAD | Реле — фары |
| ABS MTR | Реле — мотор насоса ABS |
| TRC MTR | Реле — система анти пробуксовки |
Блок Б

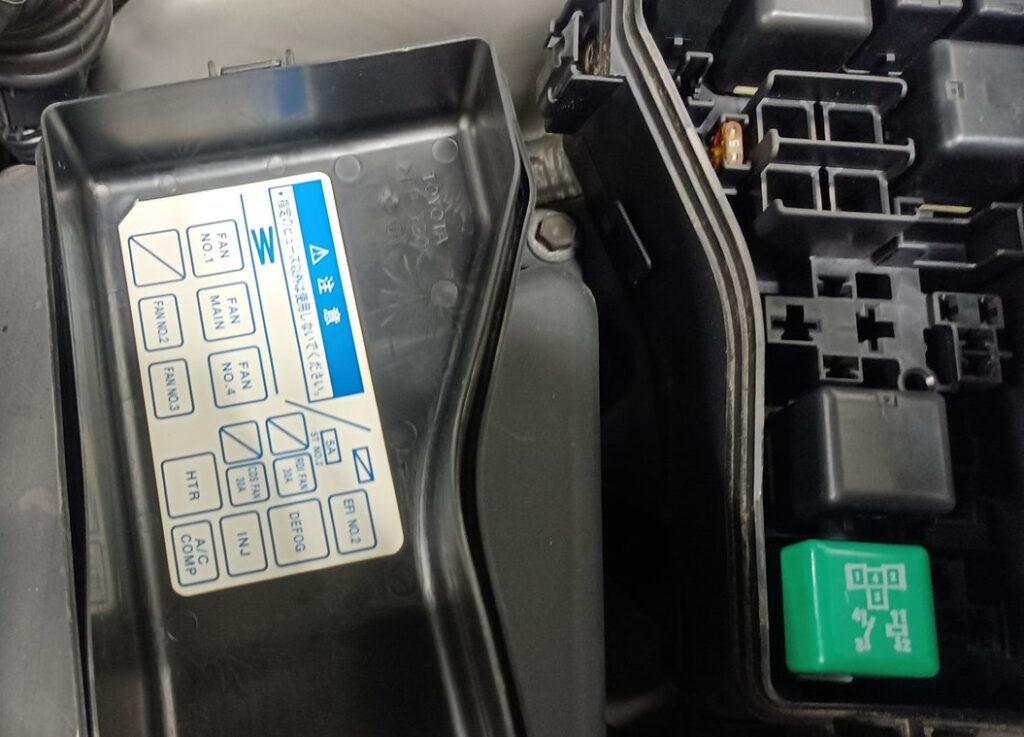

Фото — схема
Обозначение
| FAN NO.1 | Реле — вентилятор охлаждения №1 |
| FAN NO.2 | Реле — вентилятор охлаждения №2 |
| FAN NO.3 | Реле — вентилятор охлаждения №3 |
| FAN NO.4 | Реле — вентилятор охлаждения №4 |
| FAN MAIN | Реле — главное реле системы вентиляторов |
| HTR | Реле — отопитель (вентилятор печки) |
| DEFog | Реле — обогрев стекла |
| EFI NO.2 | Реле — система впрыска |
| A/C COMP | Реле — компрессор кондиционера |
| INJ | Реле — форсунки |
| ST N1 | 5А Предохранитель системы запуска |
