Пежо 208 предохранители и реле (2012 – 2019)

Peugeot 208 заменил в производстве 207 модель. Пежо 208 хоть и стал меньше в размерах, однако места для пассажиров и багажа стало больше. Выпускался в 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 годах и по настоящее время. Мы покажем где находятся блоки с предохранителями в Пежо 208, приведём описанием схем и выделим предохранитель прикуривателя.

peugeot 208 фото

Блок в приборной панели

Находится снизу, слева. Пример того добраться к нему смотрите в видео.

Схема

схема блока в приборной панели

Расшифровка

  • F2 5A Наружные зеркала, фары, диагностический разъем.
  • F9 5A Охранная сигнализация.
  • F10 5A Автономный блок бортовой телематики, ЭБУ электрической системы прицепа.
  • F11 5A Салонное самозатемняющееся зеркало заднего вида, дополнительный подогрев.
  • F13 5A Hi-Fi усилитель, помощь при парковке.
  • F16 15A Розетка 12 В (передняя).
  • F17 15A Автомагнитола штатная, автомагнитола (нештатная установка).
  • F18 20A Сенсорный экран.
  • F23 5A Лампа подсветки перчаточного ящика, подсветка косметических зеркал, индивидуальные плафоны.
  • F26 15A Звуковой сигнал.
  • F27 15A Насос стеклоомывателя.
  • F28 5A Замок зажигания с блокировкой рулевой колонки.
  • F29 15A Компрессор кондиционера воздуха.
  • F30 15A Очиститель заднего стекла.

За передний прикуриватель отвечает предохранитель номер 16 на 15А.

Предохранители в бордачке

Данный блок находится в перчаточном ящике (бардачке) и закрыт защитной крышкой.

Расположение и схема

схема блока в бардачке

Описание

F01 40 A Обогрев заднего стекла.
F02 10 A Наружные зеркала с подогревом.
F03 30 A Передние импульсные стеклоподъемники.
F04 – Не используется.
F05 30 A Задние импульсные стеклоподъемники.
F06 10 A Складные наружные зеркала.
F07 10 A Складные наружные зеркала.
F08 – Не используется.
F09 15 A Передние сиденья с подогревом.
F10 20 A Усилитель Hi-Fi.
F11 – Не используется.
F12 – Не используется.

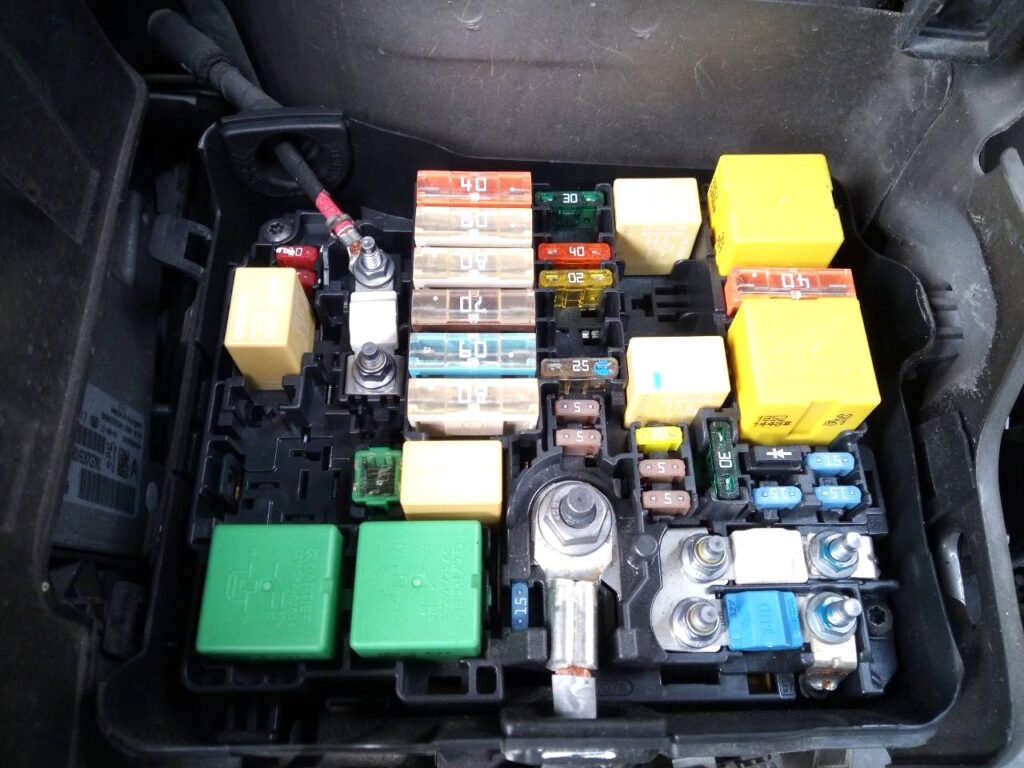

Предохранители в моторном отсеке

Этот блок находится под капотом возле аккумуляторной батареи (с левой стороны).

блок с предохранителями под капотом пежо 2008

Схема

Общая схема блока в моторном отсеке пежо 2008

Описание

  • F16 15 A Противотуманные фары.
  • F18 10 A Правая фара дальнего света.
  • F19 10 A Левая фара дальнего света.
  • F25 30 A Реле омывателя фар (нештатная установка).
  • F29 40 A Мотор очистителя ветрового стекла.
  • F30 80 A Свечи накаливания (на дизельных модификациях).

Обратите внимание на большое количество размещенных реле в данном месте.

Инструкция по эксплуатации

Полную информацию про обслуживание и ремонт Пежо 208 можете получить в руководстве по эксплуатации: “скачать“.
