ЗАЗ Вида субкомпактный переднеприводный автомобиль с кузовом седан и хэтчбек который выпускался в 2012, 2013, 2014, 2015 и 2016 году с двигателями объёмом 1,4 и 1,5 литра. В данном материале вы сможете найти описание предохранителей и реле Заз Вида со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне
В салоне автомобиля блок предохранителей находится в левом торце приборной панели, за защитной крышкой.
Фото — пример
Схема
Описание
| 1 | 10A Подушки безопасности (SDM) |
| 2 | 25A Стеклоочиститель, переключатель стеклоочистителей |
| 3 | 10A Комбинация приборов, модуль противоугонной системы, тормозной выключатель |
| 4 | 10A Указатели поворота |
| 5 | 10A Выключатель стоп-сигнала, блок управления автоматической коробки передач |
| 6 | 15A Блок предохранителей в моторном отсеке, диагностический датчик кислорода (MR-140), блок управления автоматической коробки передач, датчик скорости автомобиля, топливный насос |
| 7 | 15A Лампы стоп-сигналов |
| 8 | 15A Прикуриватель, розетка |
| 9 | 10A Аудиосистема, освещение перчаточного ящика, часы |
| 10 | 10A Диагностический разъем, иммобилайзер |
| 11 | 25A Обогрев заднего стекла |
| 12 | 10A Освещение салона, освещение багажного отсека, клавиша открытия багажника, комбинация приборов |
| 13 | 15A Розетка |
| 14 | 15A Центральный замок |
| 15 | 10A Задний противотуманный свет |
| 16 | 20A Люк |
| 17 | 10A Лампы заднего хода, переключатель парковки/ нейтрали автоматической коробки передач, выключатель фонаря заднего хода |
| 18 | 15A Реле звукового сигнала |
| 19 | 10A Панель управления зеркалами, система автоматического регулирования температуры, освещение салона, панель управления люком, выключатель кондиционера |
| 20 | 10A Выключатель кондиционера, обогрев зеркал |
| 21 | 15A Аудиосистема, выключатель кондиционера, система автоматического регулирования температуры, часы, панель управления зеркалами, модуль противоугонной системы, зуммер напоминания о забытом ключе, подсветка ключа |
За работу прикуривателя отвечает предохранитель номер 8 на 15А.
Блок под капотом
В моторном отсеке блок с предохранителями расположен рядом с аккумуляторной батареей.

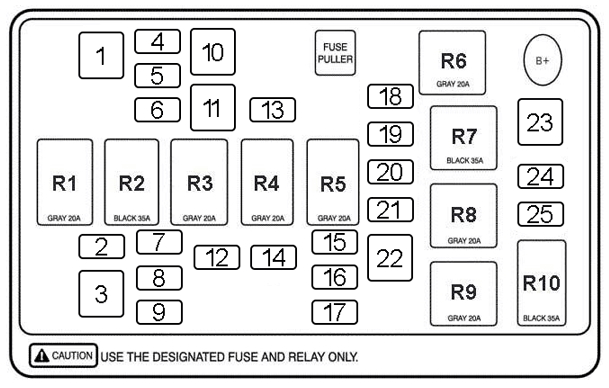

Схема
Обозначение
| 1 | 50A Блок предохранителей в салоне (предохранители: № 7, 10-F16, 18, 21) |
| 2 | 10A Выключатель стеклоподъемников |
| 15A Выключатель стеклоподъемников | |
| 3 | 20A Стеклоподъемники |
| 30A Стеклоподъемники | |
| 4 | 10A Задний левый габаритный свет, освещение номерного знака, передний левый габаритный свет, корректор света левой фары |
| 5 | 10A Задний правый габаритный свет, подсветка салона, передний правый габаритный свет, корректор света правой фары, освещение номерного знака |
| 6 | — |
| 7 | 15A Реле топливного насоса |
| 8 | 10A Блок управления двигателем (ECM), блок управления автоматической коробкой передач (ТСМ) |
| 9 | 15A Блок управления двигателем (ECM), топливные форсунки, вентилятор системы охлаждения, компрессор кондиционера |
| 10 | 30A Замок зажигания (IGN), стартер |
| 11 | 30A Замок зажигания (ACC) |
| 12 | 15A Клапан рециркуляции выхлопных газов, датчик кислорода, клапан продувки адсорбера системы улавливания паров бензина, датчик положения распредвала |
| 13 | 15A Аварийная сигнализация, сирена противоугонной системы, концевик капота |
| 14 | — |
| 15 | 20A Запасной предохранитель |
| 16 | 15A Запасной предохранитель |
| 17 | 10A Запасной предохранитель |
| 18 | 10A Правая фара (ближний свет) |
| 19 | 10A Левая фара (ближний свет) |
| 20 | 15A Передние противотуманные фары |
| 21 | 15A Дальний свет |
| 22 | 50A Антиблокировочная тормозная система (ABS) |
| 23 | 30A Вентилятор системы охлаждения двигателя (высокая скорость) |
| 24 | 20A Вентилятор системы охлаждения двигателя (низкая скорость) |
| 25 | 10A Кондиционер |
| Реле | |
| R1 | Топливный насос |
| R2 | Стеклоподъемники |
| R3 | Габаритный свет |
| R4 | Передние противотуманные фары |
| R5 | Дальний свет |
| R6 | Ближний свет |
| R7 | Вентилятор системы охлаждения двигателя (высокая скорость) |
| R8 | Вентилятор системы охлаждения двигателя (низкая скорость) |
| R9 | Кондиционера |
| R10 | Главное реле (блок управления двигателем) |
