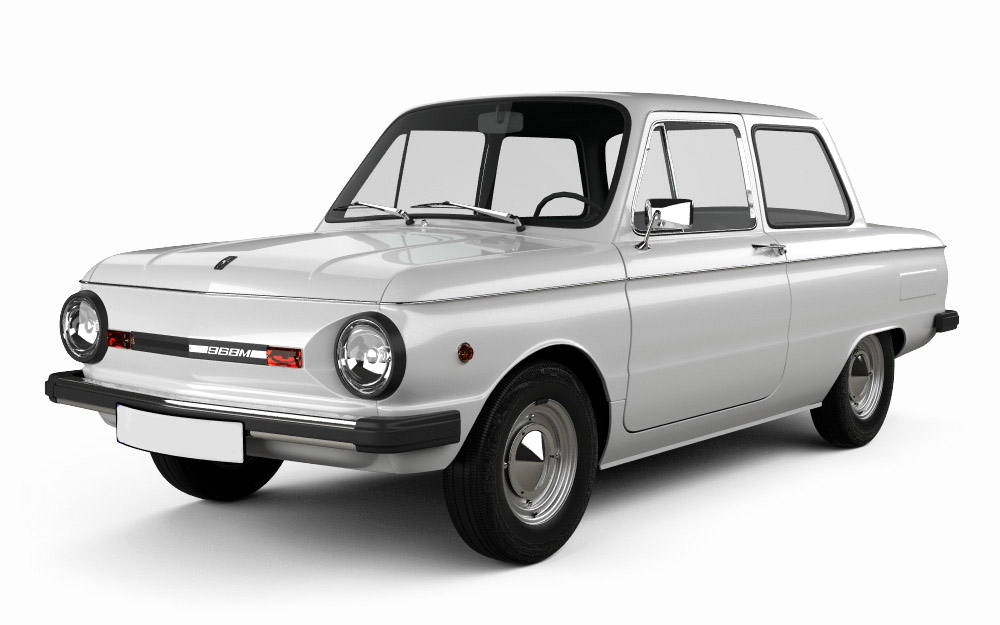

ЗАЗ 968м именуемый в народе как Запорожец выпускался с 1974 года в различных модификациях. В данном материале Вы сможете найти описание предохранителей и реле Заз 968 м Запорожец, со схемами и фото примерами исполнения.
Электросхема
Источниками постоянного тока на автомобиле ЗАЗ-968М являются аккумуляторная батарея 14 марки 6-СТ-55ЭМ и генератор 43 переменного тока марки Г-502А с встроенном полупроводниковым выпрямительным блоком. Поддержание напряжения генератора в заданных пределах производится реле-регулятором РР310В.
Потребителями электрической энергии на автомобиле ЗАЗ-968М являются:
- система зажигания смеси в цилиндрах двигателя, которая состоит из свечей 46, прерывателя-распределителя 45 и катушки зажигания 44;
- стартер 41 с электрическим тяговым реле включения;
- приборы освещения и световой сигнализации, в том числе: фары 1 с лампами дальнего и ближнего света, лампы 7 габаритного освещения, боковые указатели поворота 2 с повторителями 10, задние фонари 49 и 56 с секциями стоп-сигнала (лампа 53), габаритных огней (лампа 51), задних указателей поворота (лампа 49), лампой 52 сигнала заднего хода; реле-прерыватель 16 указателей поворота и аварийной сигнализации, фонари 55 освещения номерного знака;
- приборы внутреннего и наружного освещения: плафон 40 освещения салона кузова; подкапотный фонарь 54;
- контрольные приборы: датчик 47, контрольная лампа 25 аварийного давления масла, датчик 48 и указатель 26 температуры масла, датчик 35 и указатель 19 уровня топлива в баке, контрольная лампа 23 включения дальнего света фар, контрольная лампа 24 аварийной сигнализации тормозов;
- вспомогательные приборы: звуковой сигнал 3, электродвигатель стеклоочистителя 28 и электродвигатель стеклоомывателя 17, электродвигатель вентилятора отопителя, дополнительное сопротивление свечи отопителя и электромагнитный клапан регулятора отопителя.

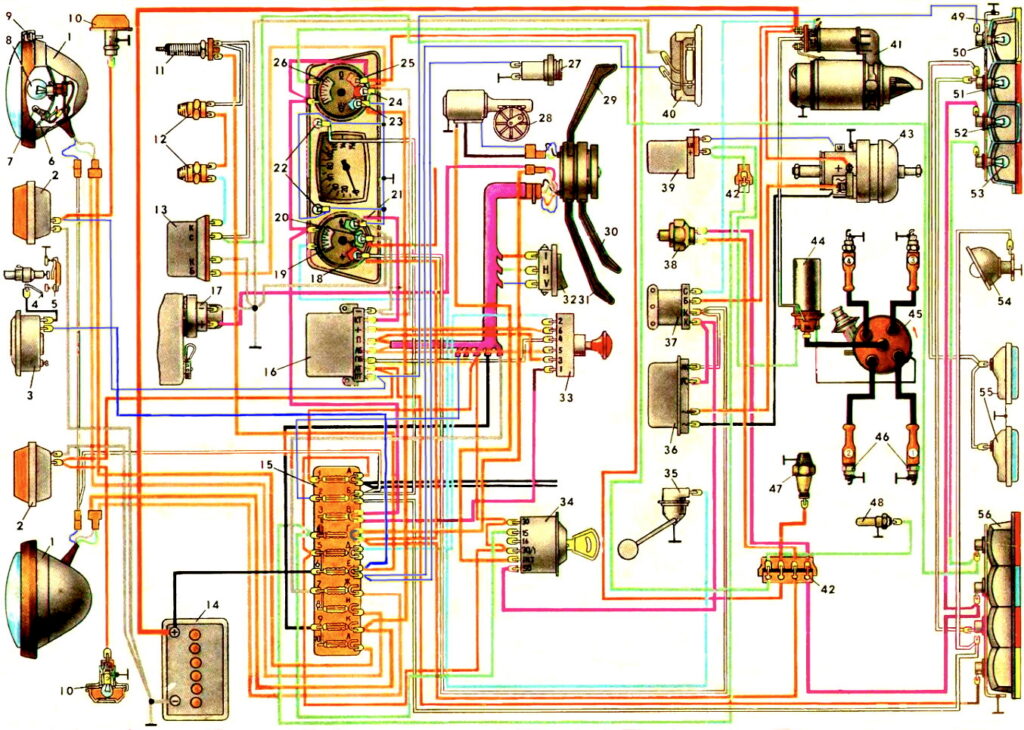

Схема
Обозначение
- Фара ФГ-140Б
- Указатель поворота 17.3726 (лампа А12-21-3)
- Звуковой сигнал С312В
- Скользящий пружинный контакт
- Кнопка включения звукового сигнала
- Оптический элемент фары
- Лампа габаритного освещения А12-4
- Лампа ближнего и дальнего света типа А12-45+40
- Винт регулировки положения фары
- Повторитель указателя поворота УП122Б (лампа А12-4)
- Выключатель сигнала «Стоп» ВК-412
- Выключатели аварийной сигнализации тормозов типа ВК12Б
- Реле РС525А аварийной сигнализации тормозов
- Аккумуляторная батарея 6-СТ-55ЭМ
- Блок предохранителей типа ПР112
- Реле-прерыватель типа РС-950Б
- Стеклоомыватель
- Лампа контрольная А12-1, показывающая работу генератора
- Указатель уровня топлива в бензобаке УБ-26А
- Контрольная лампа А12-1, показывающая работу отопителя
- Контрольная лампа А12-1 указателя поворота
- Лампы А12-1 для освещения комбинации приборов
- Контрольная лампа А12-1, показывающая включение дальнего света фар
- Контрольная лампа А12-1 для аварийной сигнализации тормозов
- Контрольная лампа А12-1, показывающая аварийное давление масла
- Указатель температуры масла типа УК273
- Розетка лампы переносной ПС500
- Стеклоочиститель типа СЛ226В
- Рычаг включения стеклоомывателя и переключателя стеклоочистителя
- Рычаг переключателя поворотных указателей
- Переключателя света фар рычаг
- Выключатель для наружного освещения типа ВК343-02.02
- Выключатель ВК422-12 для аварийной сигнализации автомобиля или вынужденной остановки (лампа А12-0,8)
- Замок зажигания типа ВК347
- Уровня топлива датчик БМ159А
- Реле блокировки типа РБ1-10
- Реле стартера типа РС534
- Выключатель ВК418 для фонарей заднего хода
- Реле-регулятор типа РР310В
- Плафон ПК140 освещения салона (применяется лампа АС12-5)
- Стартер типа СТ368 (для МеМЗ-968, 968Н), СТ366 (для МеМЗ-966Г)
- Разъем штепсельный
- Генератор типа Г-502А
- Катушка зажигания типа Б115-В;
- Прерыватель-распределитель зажигания типа Р-114Б
- Свеча зажигания типа А23-1
- Датчик масляного давления ММ111Д
- Датчик температуры масла типа ТМ100А
- Фонарь задний правый 251.3716
- Лампа А12-21-3 указателя поворотов
- Лампа А12-21+5 для габаритного освещения
- Лампа А12-21-3 сигнала заднего хода
- Лампа сигнала торможения А12-21-3
- Подкапотный фонарь ПД308-А
- Фонари освещения знака номерного 14.3717 (лампа АС12-5)
- Фонарь задний левый 26.3716. Оборванные провода: красный от лампы 20 и черные от предохранителя «1» идут к отопителю.
Блок предохранителей

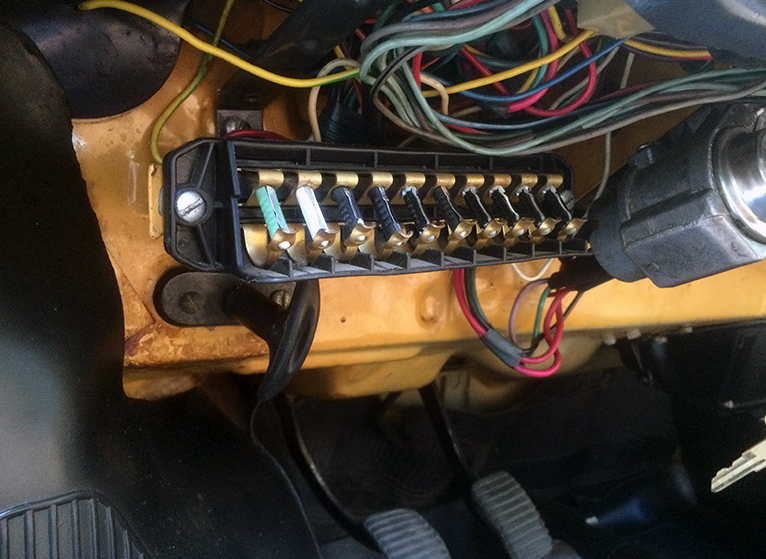

Под панелью автомобиля со стороны водителя установлен блок с предохранителями.
Схема
Описание
- 16 А — всех приборов и ламп освещения при включенном выключателе 32 наружного освещения. При выключенном выключателе 32 защищается цепь дальнего света фар при кратковременном их включении рычагом 31
- 8 А — освещения комбинации приборов, передних и задних габаритных огней, лампы подкапотной и фонарей номерного знака
- 8 А — «аварийной сигнализации» в режиме поворотов, указателей температуры масла и уровня топлива, ламп контрольных давления масла и работы генератора
- 8 А — контрольной лампы заряда, фонарей заднего хода и стеклоомывателя
- 8 А — «аварийной сигнализации» в мигающем режиме
- 8 А — штепсельной розетки, аварийной сигнализации, плафона освещения салона, приборов, звукового сигнала и тормозов
- 8 А — ближнего света фары левой
- 8 А — ближнего света фары правой
- 8 А — контрольной лампы дальнего света, дальнего света левой фары
- 8 А — дальнего света правой фары
На более старых моделях ЗАЗ 968 три предохранителя расположены в багажнике, под бочком с жидкостью, с права в углу.
Есть что добавить — пишите в комментарии.
