Танк 500 выпускался 2021, 2022, 2023, 2024, 2025, 2026, 2027, 2028, 2029 году. За это время модель получила обновление. В данной публикации Вы сможете найти описание предохранителей и реле Танк 500 со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне

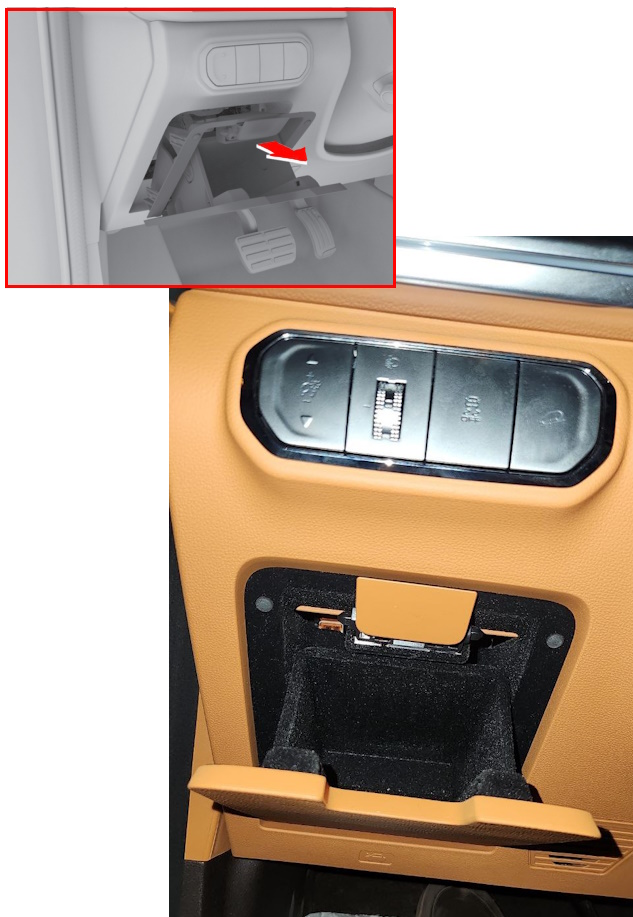

Он расположен за перчаточным ящиком, со стороны водителя. Для доступа блоку, с усилием потяните за верхнюю часть в направлении стрелки.

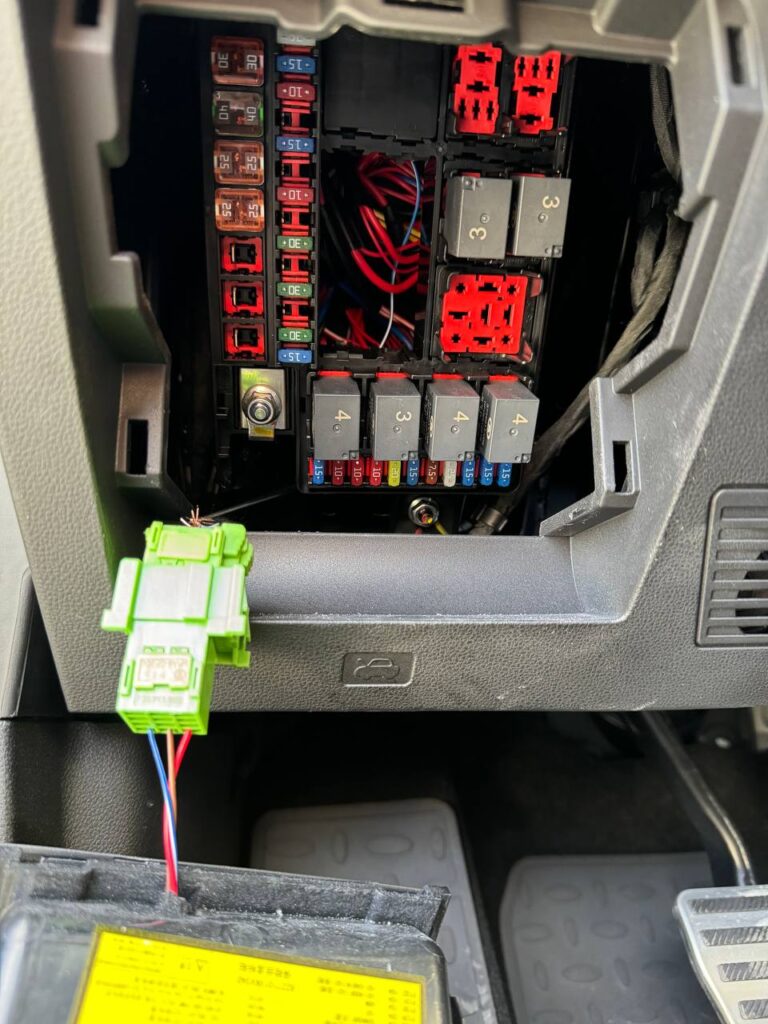

Сам блок будет выглядеть примерно вот так.

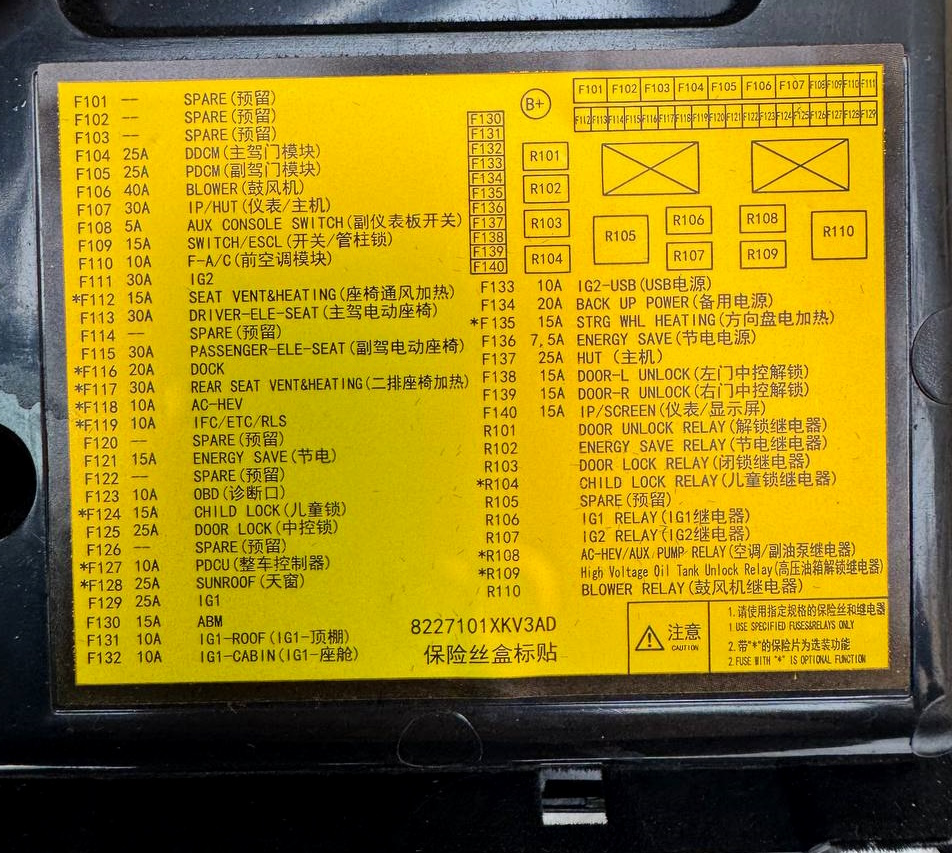

Сверяйте назначение со своими схемами с обратной стороны защитной крышки.

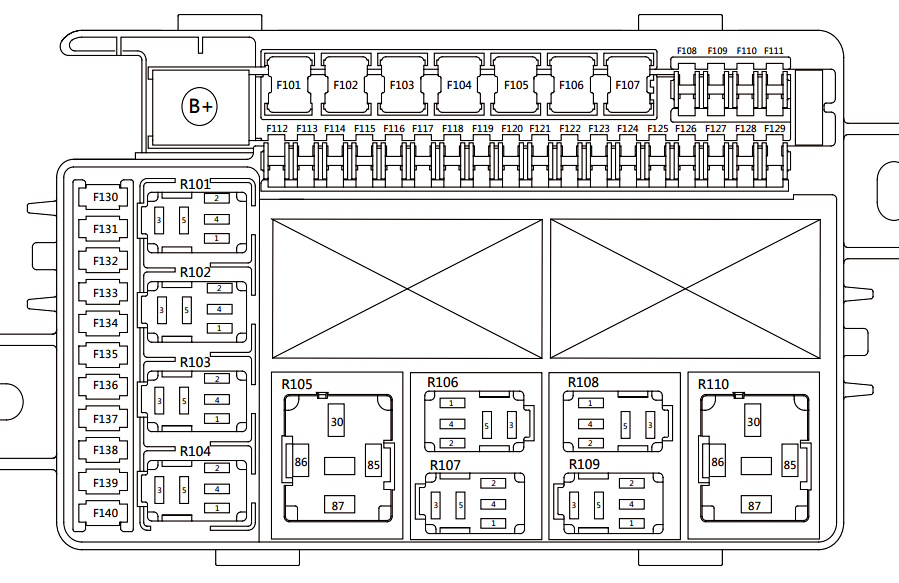

Схема
Описание
| F101 | Резерв |
| F102 | Резерв |
| F103 | Резерв |
| F104 | Модуль двери водителя — 25A |
| F105 | Модуль двери переднего пассажира — 25A |
| F106 | Нагнетатель (вентилятор отопителя/климатической системы) — 40A |
| F107 | Приборная панель / головное устройство (мультимедиа) — 30A |
| F108 | Электронный селектор переключения передач (Shift-by-Wire) — 5A |
| F109 | Модуль выключателей (блок кнопок управления) — 15A |
| F110 | Передний блок системы климат-контроля — 10A |
| F111 | IG2 (цепь зажигания №2) — 30A |
| F112 | Обдув и обогрев сиденья переднего пассажира* — 15A |
| F113 | Электропривод сиденья водителя — 30A |
| F114 | Обдув и обогрев сиденья водителя* — 15A |
| F115 | Электропривод сиденья переднего пассажира — 30A |
| F116 | Источник питания DOCK (док-станция/разъём аксессуаров)* — 20A |
| F117 | Обогрев сидений второго ряда* — 30A |
| F118 | AC-HEV (система кондиционирования гибридной версии)* — 10A |
| F119 | IFC / ETC / RLS* (камера, электронный контроль, датчик дождя/света) — 10A |
| F120 | Резерв |
| F121 | Ввод реле узла (питание через главное реле) — 15A |
| F122 | Резерв |
| F123 | Диагностический разъём OBD-II — 10A |
| F124 | Блокировка замков от детей* — 15A |
| F125 | Центральный замок — 25A |
| F126 | Резерв |
| F127 | Контроллер автомобиля (Vehicle Control Unit)* — 10A |
| F128 | Люк крыши — 25A |
| F129 | IG1 (основная цепь зажигания №1) — 25A |
| F130 | Блок ABM (Airbag Module — блок управления подушками безопасности) — 15A |
| F131 | IG1-потолок (цепи зажигания для потолочных устройств) — 10A |
| F132 | IG1-кабина (цепи зажигания салона) — 10A |
| F133 | USB / беспроводная зарядка — 10A |
| F134 | Резервный источник электропитания — 20A |
| F135 | Обогрев рулевого колеса — 15A |
| F136 | IG1 (цепь зажигания 1) — 10A |
| F137 | HUT (Head Unit, мультимедийная система) — 25A |
| F138 | Разблокировка левой двери через центральный замок — 15A |
| F139 | Разблокировка правой двери через центральный замок — 15A |
| F140 | Индикатор / дисплей приборной панели — 15A |
| R101 | Реле отпирания центрального замка |
| R102 | Реле режима энергосбережения |
| R103 | Реле запирания центрального замка |
| R104 | Реле «детского» замка дверей |
| R105 | Резерв |
| R106 | Реле IG1 (цепь зажигания 1) |
| R107 | Реле IG2 (цепь зажигания 2) |
| R108 | Реле кондиционера |
| R109 | Реле рулевой колонки с электроприводом регулировки |
| R110 | Реле вентилятора отопителя |
Блок под капотом

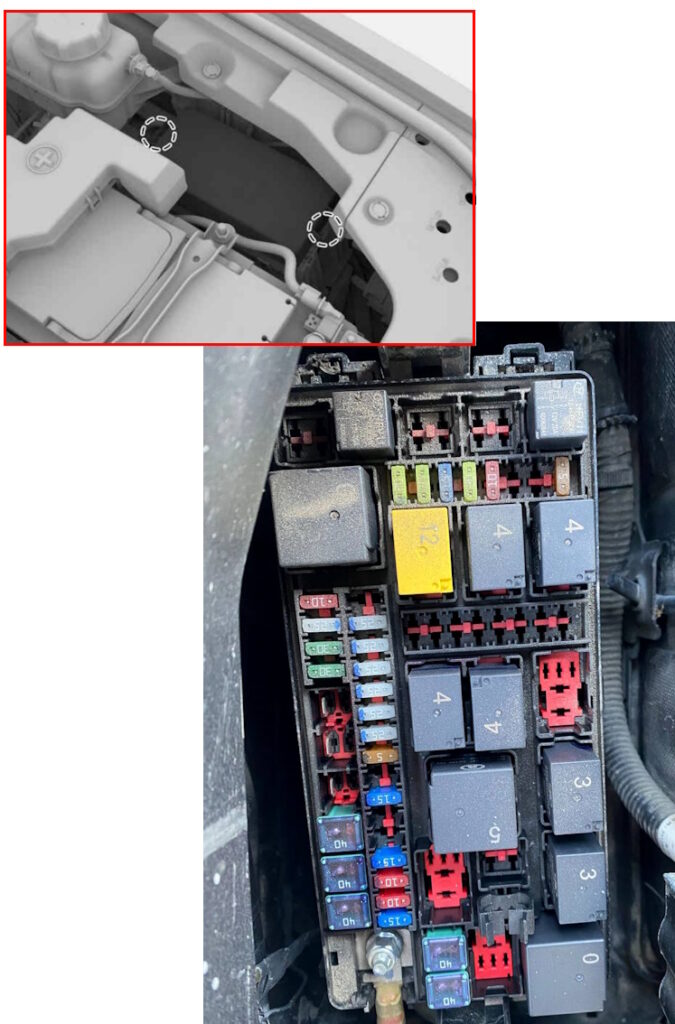

Под капотом, в моторном отсеке блок с предохранителями расположен с левой стороны, рядом с аккумулятором.

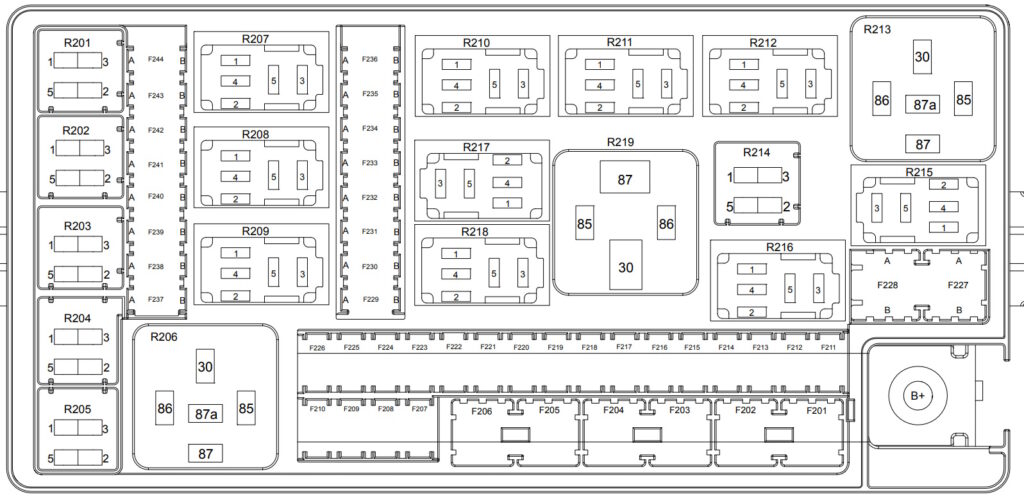

Схема
Обозначение
| F201 | ESP1 (электронная система стабилизации) – 40A |
| F202 | ESP2 – 40A |
| F203 | Главное реле – 40A |
| F204 | Резерв |
| F205 | Резерв |
| F206 | * Конденсирующий вентилятор (кондиционер) – 30A |
| F207 | Электропривод очистителя ветрового стекла – 30A |
| F208 | Стартер – 30A |
| F209 | Блок TCU (управление трансмиссией) – 25A |
| F210 | Регулировка фар дальнего/ближнего света – 10A |
| F211 | ЭБУ (двигатель) – 15A |
| F212 | BSG/DCDC (интегрированный стартер-генератор + преобразователь напряжения, 48В) – 10A |
| F213 | Компрессор (кондиционер) – 10A |
| F214 | Электропривод омывателя – 15A |
| F215 | * Обогрев стеклоочистителей лобового стекла – 10A |
| F216 | Резерв |
| F217 | Звуковой сигнал – 15A |
| F218 | Резерв |
| F219 | Выключатель стоп-сигнала – 5A |
| F220 | CEM1 (Central Electronic Module – центральный электронный блок, питание) – 25A |
| F221 | CEM2 (Central Electronic Module – центральный электронный блок, питание) – 25A |
| F222 | CEM3 (Central Electronic Module – центральный электронный блок, питание) – 25A |
| F223 | CEM4 (Central Electronic Module – центральный электронный блок, питание) – 25A |
| F224 | CEM5 (Central Electronic Module – центральный электронный блок, питание) – 25A |
| F225 | CEM6 (Central Electronic Module – центральный электронный блок, питание) – 25A |
| F226 | Резерв |
| F227 | Резерв |
| F228 | Резерв |
| F229 | Резерв |
| F230 | Резерв |
| F231 | Резерв |
| F232 | Резерв |
| F233 | Резерв |
| F234 | Резерв |
| F235 | Резерв |
| F236 | Резерв |
| F237 | IRC3 (Integrated Relay Controller – интегрированный блок управления реле, цепь 3) – 20A |
| F238 | IRC1 (Integrated Relay Controller – интегрированный блок управления реле, цепь 1) – 20A |
| F239 | IRC2 (Integrated Relay Controller – интегрированный блок управления реле, цепь 2) – 15A |
| F240 | IRC4 (Integrated Relay Controller – интегрированный блок управления реле, цепь 4) – 20A |
| F241 | IG1 (зажигание, цепь питания после замка зажигания, положение IGNITION 1) – 10A |
| F242 | Резерв |
| F243 | Резерв |
| F244 | Сигнал обратной связи о пуске двигателя – 5A |
| R201 | Реле компрессора (кондиционер) |
| R202 | Реле обогрева очистителя ветрового стекла |
| R203 | Реле дальнего света |
| R204 | Реле звукового сигнала |
| R205 | Резерв |
| R206 | Главное реле |
| R207 | Питание очистителя ветрового стекла |
| R208 | Скорость работы очистителя ветрового стекла |
| R209 | Резерв |
| R210 | Резерв |
| R211 | Реле стартера 1 |
| R212 | Реле стартера 2 |
| R213 | Резерв |
| R214 | Резерв |
| R215 | Высокая скорость работы конденсирующего вентилятора |
| R216 | Высокая/низкая скорость работы конденсирующего вентилятора |
| R217 | Омыватель лобового стекла |
| R218 | Омыватель заднего стекла |
| R219 | Резерв |
На плюсовой клемме аккумуляторной батареи установлен блок предохранителей высокой мощности в виде плавких вставок.

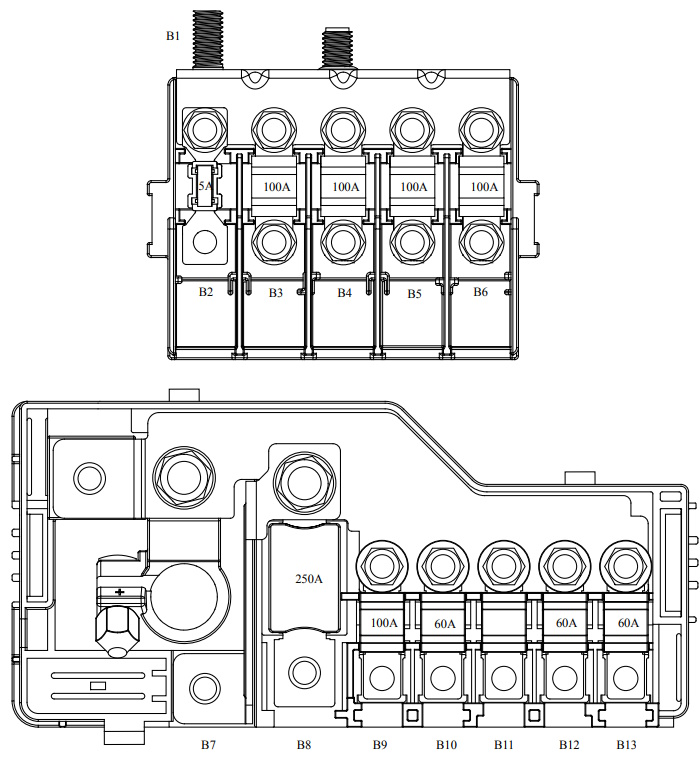

Схема
Расшифровка
- B1 Стартер
- B2 EBS 5А
- B3 Система EPS 100А
- B4 Блок предохранителей в передней панели 100А
- B5 Блок предохранителей в багажнике 100А
- B6 Блок предохранителей моторного отсека 100А
- B7 Резерв
- B8 Преобразователь постоянного тока 250А
- B9 Вентилятор 100А
- B10 iBooster 60А
- B11 Резерв
- В12 Инвертор, 220 В 60А
- B13 Блок TCU 60А
Блок в багажнике

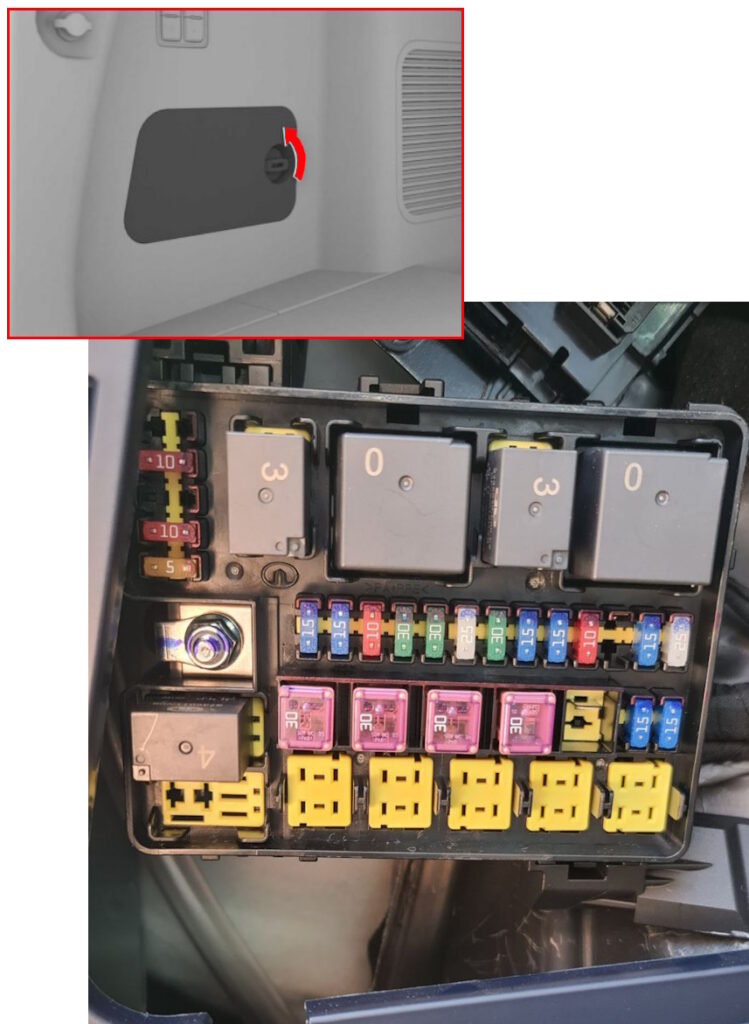

В багажном отсеке с левой стороны установлен блок предохранителей и реле.

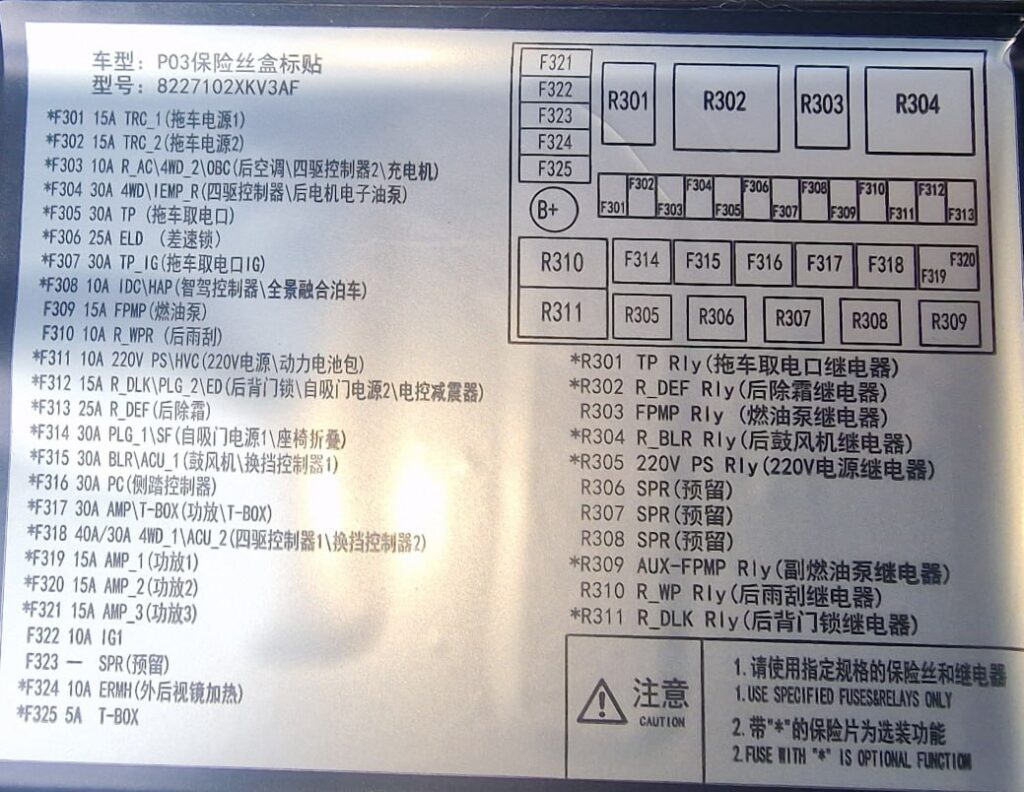

Схема с крышки блока

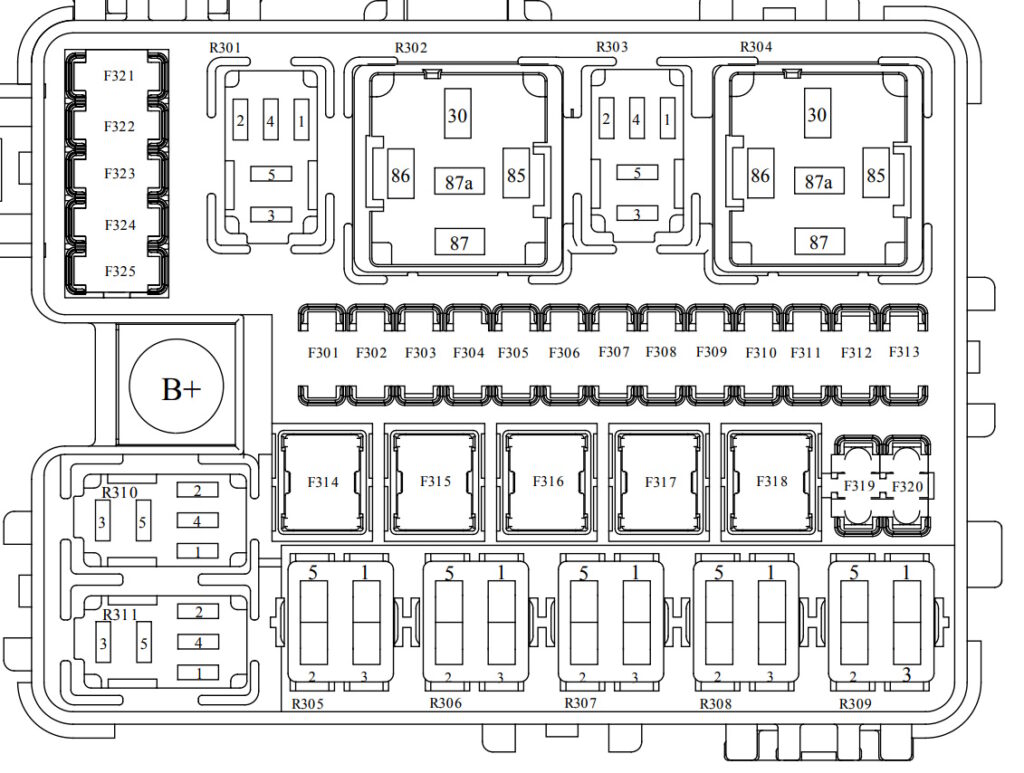

Схема
Назначение
| F301 | Питание прицепа (1) – 15A |
| F302 | Питание прицепа (2) – 15A |
| F303 | Контроллер системы климат-контроля для задних сидений – 10A |
| F304 | Контроллер системы полного привода – 30A |
| F305 | Разъем питания для прицепа – 30A |
| F306 | Блокировка дифференциала – 25A |
| F307 | IG разъема питания прицепа (цепь зажигания) – 30A |
| F308 | Системы помощи при парковке с функцией кругового обзора / батарейный блок 48 В – 15A |
| F309 | Топливный насос – 15A |
| F310 | Очиститель заднего стекла – 10A |
| F311 | Резерв |
| F312 | Замок двери багажного отделения / доводчик / амортизатор с электронным управлением – 15A |
| F313 | Обогрев заднего стекла – 25A |
| F314 | Контроллер доводчика двери / привод складывания сидений третьего ряда – 30A |
| F315 | Нагнетатель (вентилятор отопителя) – 30A |
| F316 | Контроллер педали (электронная педаль газа) – 30A |
| F317 | Усилитель аудиосистемы / модуль T‑BOX (телематический блок связи) – 30A |
| F318 | Резерв |
| F319 | Усилитель мощности 1 – 15A |
| F320 | Усилитель мощности 2 – 15A |
| F321 | Резерв |
| F322 | IG1 (цепь зажигания, питание после замка зажигания) – 10A |
| F323 | Резерв |
| F324 | Наружное зеркало заднего вида (обогрев / электропривод) – 10A |
| F325 | T‑BOX (телематический блок) – 5A |
| R301 | Реле разъема питания прицепа |
| R302 | Реле обогрева заднего стекла |
| R303 | Реле топливного насоса |
| R304 | Реле задней воздуходувки (вентилятор отопителя задней зоны) |
| R305 | Резерв |
| R306 | Резерв |
| R307 | Резерв |
| R308 | Резерв |
| R309 | Реле вспомогательного топливного насоса |
| R310 | Реле заднего стеклоочистителя |
| R311 | Реле замка двери багажного отделения |
