Sollers Argo — малотоннажный грузовой автомобиль, выпускался в 2022, 2023, 2024, 2025, 2026, 2027 году и по настоящее время в различных модификациях. Так же известен как Jac N35. В нашей статье вы найдёте описание предохранителей и реле Соллерс Арго со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличаться от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне

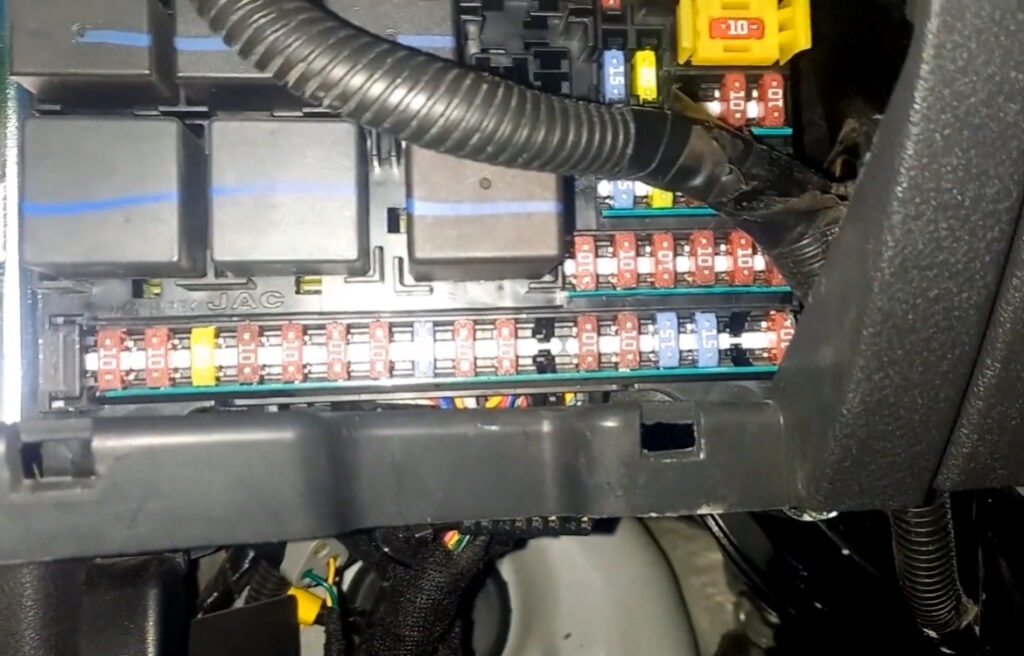

В салоне автомобиля блок с предохранителями и реле находится под панелью приборов, со стороны водится за защитной крышкой. Там же установлен и разъём для диагностики.

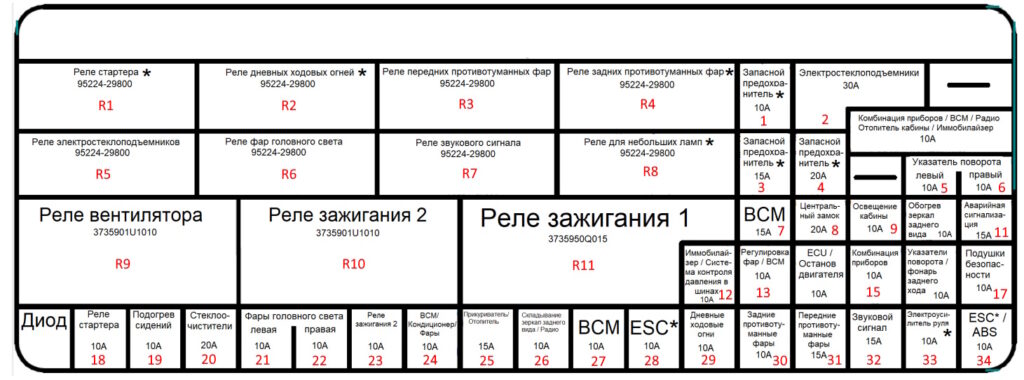

Схема
Описание
| 0 | 10A Комбинация приборов / BCM / Радио / Отопитель кабины / Иммобилайзер |
| 1 | 10A Запасной предохранитель |
| 2 | 30А Электро стеклоподъёмники |
| 3 | 15A Запасной предохранитель |
| 4 | 20A Запасной предохранитель |
| 5 | 10А Указатель поворота левый |
| 6 | 10А Указатель поворота правый |
| 7 | 15А BCM (блок упраления) |
| 8 | 20А Центральный замок |
| 9 | 10А Освещение кабины |
| 10 | 10А Обогрев зеркал заднего вида |
| 11 | 15А Аварийная сигнализация |
| 12 | 10А Иммобилайзер / Система контроля давления в шинах |
| 13 | 10А Регулировка фар / BCM |
| 14 | 10A ECU / Остановка двигателя |
| 15 | 10A Комбинация приборов |
| 16 | 10A Указатели поворота / фонарь заднего хода |
| 17 | 10A Подушки безопасности |
| 18 | 10A Реле стартера |
| 19 | 10A Подогрев сидений |
| 20 | 20A Стеклоочистители |
| 21 | 10A Фары головного света левая |
| 22 | 10A Фары головного света правая |
| 23 | 10A Реле зажигания 2 |
| 24 | 10A BCM / Кондиционер / фары |
| 25 | 15A Прикуриватель / отопитель |
| 26 | 10A Складывание зеркал / радио |
| 27 | 10A BCM |
| 28 | 10A ESC |
| 29 | 10A Дневные ходовые огни |
| 30 | 10A Задние противотуманные фары |
| 31 | 15A Передние противотуманные фары |
| 32 | 15A Звуковой сигнал |
| 33 | 10A Электро усилитель руля |
| 34 | 10A ESC / ABS |
| R1 | Реле стартера |
| R2 | Реле дневных ходовых огней |
| R3 | Реле передних противотуманных фар |
| R4 | Реле задних противотуманных фар |
| R5 | Реле электро стеклоподъёмников |
| R6 | Реле фар головного света |
| R7 | Реле звукового сигнала |
| R8 | Реле для небольших ламп |
| R9 | Реле вентилятора |
| R10 | Реле зажигания 1 |
| R11 | Реле зажигания 2 |
За работу прикуривателя отвечает предохранитель 25 на 15А (нижний ряд).

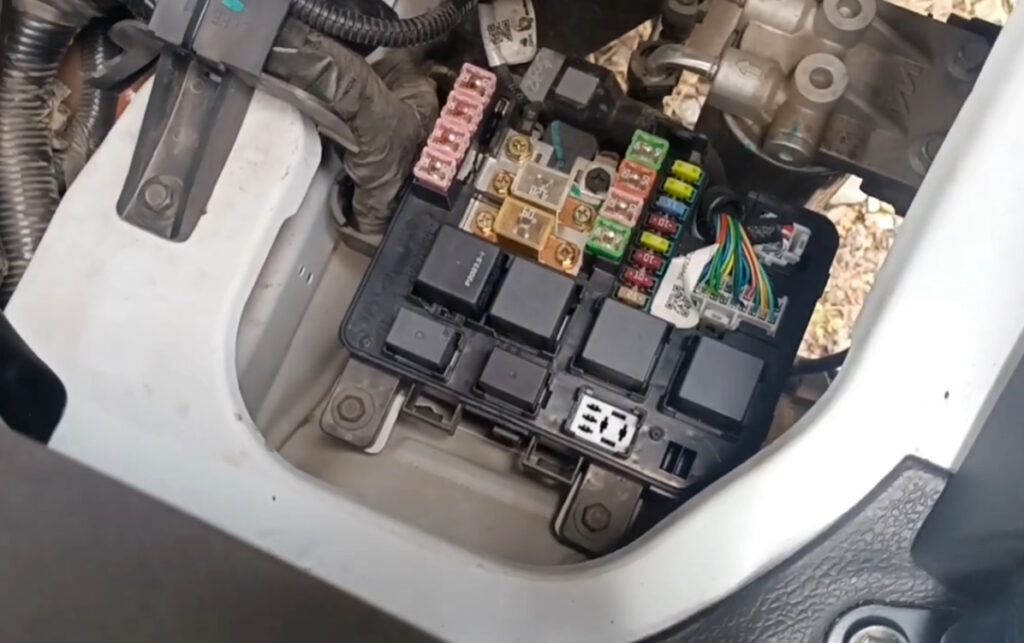

Блок за сиденьем
Ещё один блок с предохранителями и реле установлен за сиденьем водителя, под обшивкой и металлической крышкой.

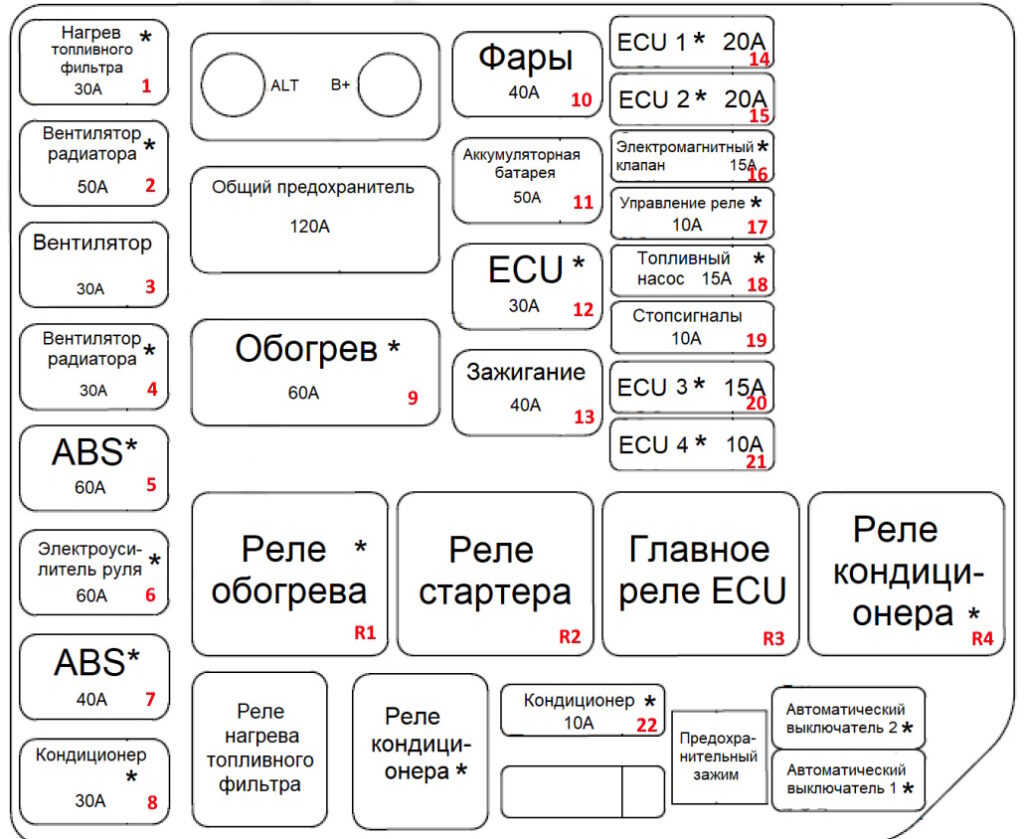

Схема
Обозначение
| 1 | 30A Нагрев топливного фильтра |
| 2 | 50А Вентилятор радиатора |
| 3 | 30А Вентилятор |
| 4 | 30А Вентилятор радиатора |
| 5 | 60А АБС |
| 6 | 60А Электроуселитель руля |
| 7 | 40А АБС |
| 8 | 30А Кондиционер |
| 9 | 60А Обогрев |
| 10 | 40А Фары |
| 11 | 50А Аккумуляторная батарея |
| 12 | 30А ECU |
| 13 | 40A Зажигание |
| 14 | 20А ECU 1 |
| 15 | 20A ECU 2 |
| 16 | 15A Электромагнитный клапан |
| 17 | 10А Управление реле |
| 18 | 15А Топливный насос |
| 19 | 10А Стоп сигналы |
| 20 | 15А ECU 3 |
| 21 | 10A ECU 4 |
| 22 | 10А Кондиционер |
| R1 | Реле обогрева |
| R2 | Реле стартера |
| R3 | Главное реле ECU |
| R4 | Реле кондиционера |
| R5 | Реле нагревательного фильтра |
| R6 | Реле кондиционера |
