Omoda S5 выпускался в 2021, 2022, 2023, 2024, 2025, 2026 и по настоящее время. Omoda S5 GT представляет «заряженную» версию модели. Так же известен под названиями Chery Arrizo 5 Plus и Chery Arrizo 6. В данной статье Вы сможете найти описание предохранителей и реле Омода S5 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель прикуривателя и usb зарядки.
Назначение предохранителей и реле, а так же их количество может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок под капотом

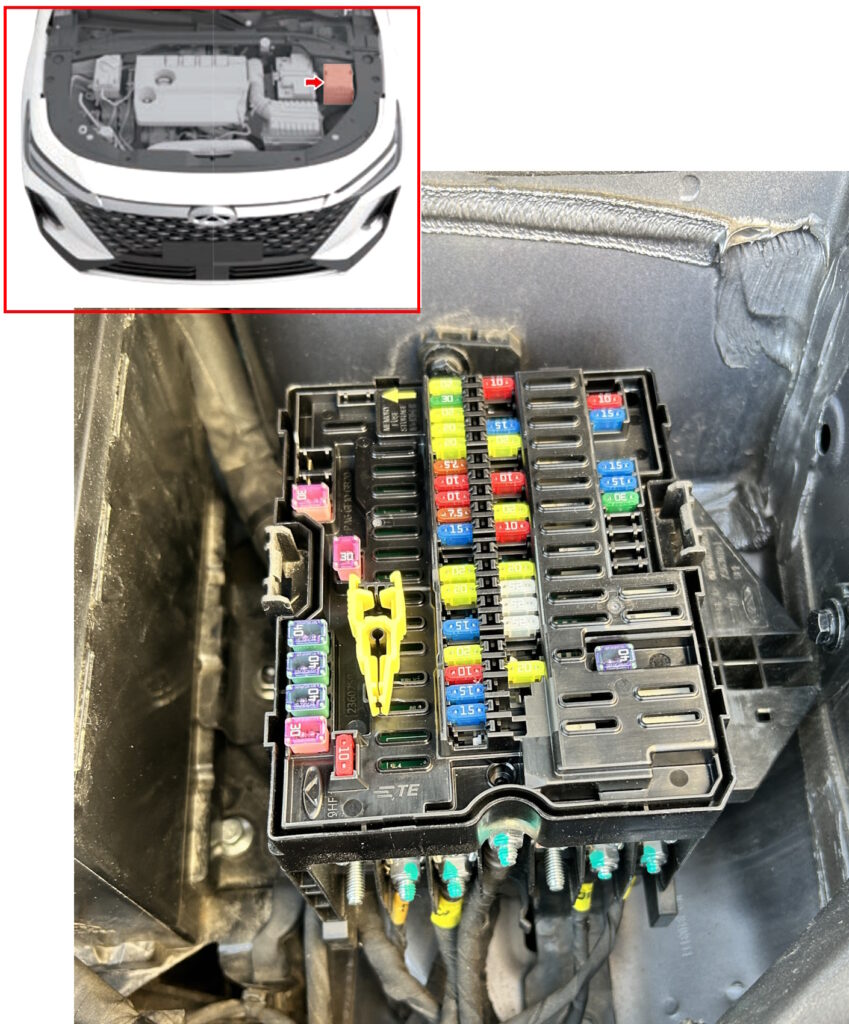

Под капотом автомобиля, в моторном отсеке с левой стороны, находится основой блок с предохранителями и реле. Для доступа надо поднять защитную крышку.

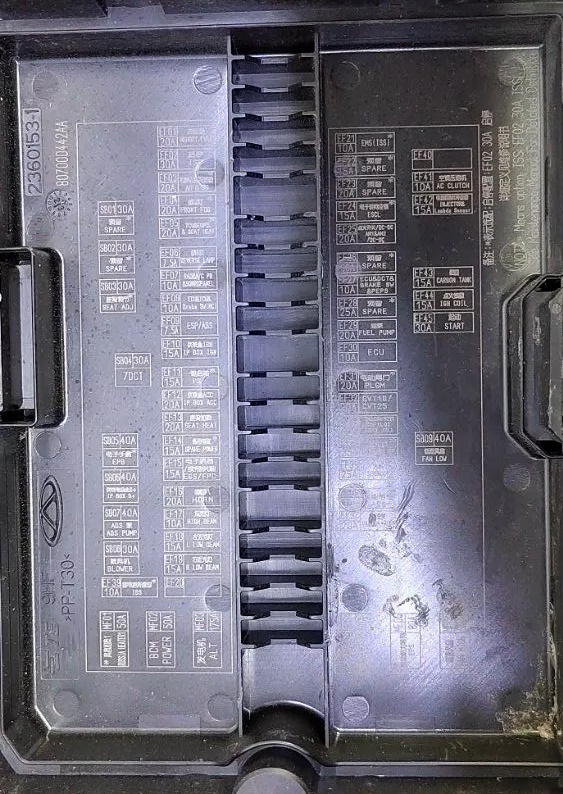

Сверяйте назначение элементов, со своими схемами на обратной стороне защитной крышки.
Схема
Описание
| FB01 | Резерв |
| FB02 | 50A Блок управления кузовом (BCM) |
| FB03 | 150A Генератор |
| FB04 | 60A Вентилятор системы охлаждения с регулируемой скоростью |
| FB05 | 60A Электро усилитель рулевого управления (EPS) |
| FB06 | Резерв |
| FB07 | 50A Вентилятор системы охлаждения №3 |
| SB01 | Резерв |
| SB02 | Резерв |
| SB03 | 30A Электропривод регулировки сидений |
| SB04 | Резерв |
| SB05 | 40A Модуль электронного стояночного тормоза (EPB) / Модуль ABS |
| SB06 | 40A Питание блока предохранителей и реле приборной панели |
| SB07 | 40A Модуль электронного стояночного тормоза (EPB) / Модуль ABS |
| SB08 | Резерв |
| SB09 | 40A Реле низкой скорости вентилятора системы охлаждения (FRY15) |
| SB10 | 20A Электропривод двери багажника |
| SB11 | 30A Электропривод сидений |
| EF01 | 20A Блок предохранителей и реле приборной панели (30IP) |
| EF02 | 15A Звуковой сигнал охранной системы |
| EF03 | Резерв |
| EF04 | Резерв |
| EF05 | Резерв |
| EF06 | 7,5A Левая и правая подсветка поворота |
| EF07 | 10A Переключатель высокого/низкого давления 1#, 2# / Модуль заднего радара 3# / Панель индикации передач 2# / Электронный модуль переключения передач 7# / Передний микроволновый радар 6# / Многофункциональная камера 6# / Механизм переключения передач 11# |
| EF08 | 10A Выключатель стоп-сигналов 4# / Блок управления трансмиссией (TCM) 28# / Блок управления двигателем (ECM) 35# |
| EF09 | 7,5A Электронный стояночный тормоз (EPB) |
| EF10 | 15A Блок предохранителей и реле приборной панели |
| EF11 | 15A Система бесключевого доступа |
| EF12 | 20A Электронный стояночный тормоз (EPB) / Блок предохранителей и реле приборной панели |
| EF13 | 20A Подогрев передних сидений |
| EF14 | Резерв |
| EF15 | 15A Электронный модуль переключения передач |
| EF16 | 20A Звуковой сигнал |
| EF17 | 10A Передние габаритные огни |
| EF18 | 15A Левые габаритные огни |
| EF19 | 15A Правые габаритные огни |
| EF20 | Резерв |
| EF21 | Резерв |
| EF22 | Резерв |
| EF23 | Резерв |
| EF24 | Резерв |
| EF25 | Резерв |
| EF26 | Резерв |
| EF27 | 10A Выключатель стоп-сигналов / Блок управления двигателем (ECM) / Система бесключевого доступа / Система контроля слепых зон (BSM) / Реле звукового сигнала охранной системы (FRY01) |
| EF28 | Резерв |
| EF29 | 15A Топливный насос |
| EF30 | 10A Блок управления двигателем (ECM) |
| EF31 | Резерв |
| EF32 | 20A Блок управления трансмиссией (TCM) |
| EF33 | Резерв |
| EF34 | Резерв |
| EF35 | Резерв |
| EF36 | Резерв |
| EF37 | 20A Вакуумный насос |
| EF38 | Резерв |
| EF39 | Резерв |
| EF40 | 30A Стартер |
| EF41 | 10A Муфта компрессора кондиционера |
| EF42 | 15A Топливные форсунки |
| EF43 | 7,5A Система изменения фаз газораспределения (VVT) / Электромагнитный клапан |
| EF44 | 15A Катушки зажигания |

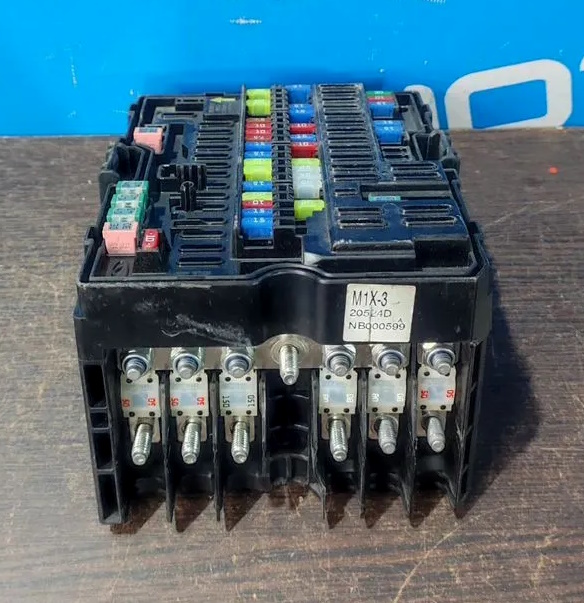

С боку блока расположены предохранители высокой мощности FB01 — FB06.
Блок в салоне

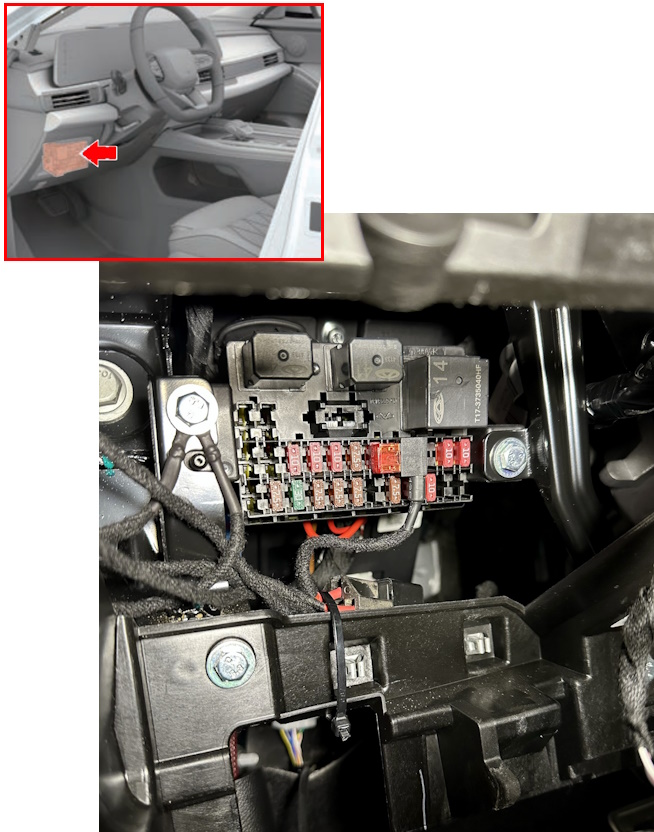

В салоне автомобиля блок с предохранителями расположен в нижней части приборной панели со стороны водителя.
Схема
Обозначение
Предохранители
| RF01 | Резерв |
| RF02 | 10A Датчик угла поворота рулевого колеса |
| RF03 | 10A Комбинация приборов |
| RF04 | 10A Подушки безопасности, модуль B1 |
| RF05 | 10A Система контроля слепых зон (BSM), электроусилитель рулевого управления (EPS) |
| RF06 | 7,5A Электронная противобуксовочная система (ETC) |
| RF07 | 10A Блок управления кузовом (BCM), аудиосистема, USB-зарядка, модуль беспроводной зарядки |
| RF08 | 15A Резерв |
| RF09 | 10A Автоматическое затемнение салонного зеркала заднего вида |
| RF10 | 10A Резерв / не используется |
| RF11 | 10A Панель управления климатом, блок климат-контроля, ионизатор, аудиосистема, модуль T-BOX, резервное реле освещения (RRLY03), корректор фар |
| RF12 | 10A Центральный замок, система бесключевого доступа (для версии 1.5T + CVT Luxury) |
| RF13 | Резерв |
| RF14 | 7,5A Модуль T-BOX, передний плафон освещения, USB-разъем питания видеорегистратора, система бесключевого доступа, центральный замок, противобуксовочная система |
| RF15 | 30A Реле обогрева заднего стекла |
| RF16 | 7,5A Цепь управления реле обогрева заднего стекла |
| RF17 | 7,5A Подсветка пола слева и справа, модуль беспроводной зарядки |
| RF18 | 7,5A Блок климат-контроля, панель управления климатом, ионизатор, электропривод наружных зеркал, обогрев заднего стекла |
| RF19 | Резерв |
| RF20 | 7,5A Диагностический разъем OBD, блок климат-контроля, панель управления климатом, сервопривод выбора режима двигателя, сервопривод заслонки подачи воздуха, сервопривод внутренней/наружной циркуляции воздуха |
| RF21 | 10A Комбинация приборов, видеорегистратор |
| RF22 | 10A Аудиосистема, кнопки центральной консоли |
| RF23 | Резерв |
| RF24 | Резерв |
Реле
- RRLY01 Blower Relay — управляет электродвигателем вентилятора системы отопления, вентиляции и кондиционирования воздуха (HVAC)
- RRLY02 Rear Defogger Relay — включает систему обогрева заднего стекла (дефростер)
- RRLY03 Reverse Lamp Relay — управляет включением фонарей заднего хода при движении автомобиля задним ходом.
Есть что добавить — пишите в комментарии.
