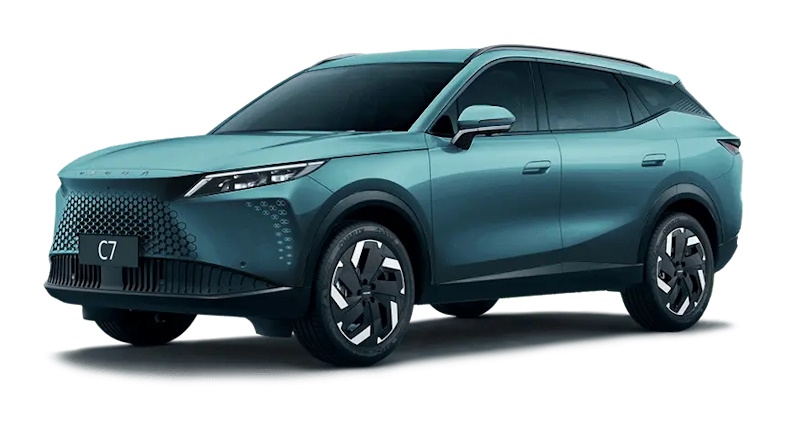

Omoda C7 поступил в производство в 2025 году и выпускается по настоящее время. Поставляется по всему миру. В данном материале мы представим описание предохранителей и реле Омода С7 со схемами блоков, местами их расположения и фото примерами исполнения. Отметим предохранитель отвечающий за прикуриватель и USB.
Назначение предохранителей и реле может отличаться от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Блок в салоне

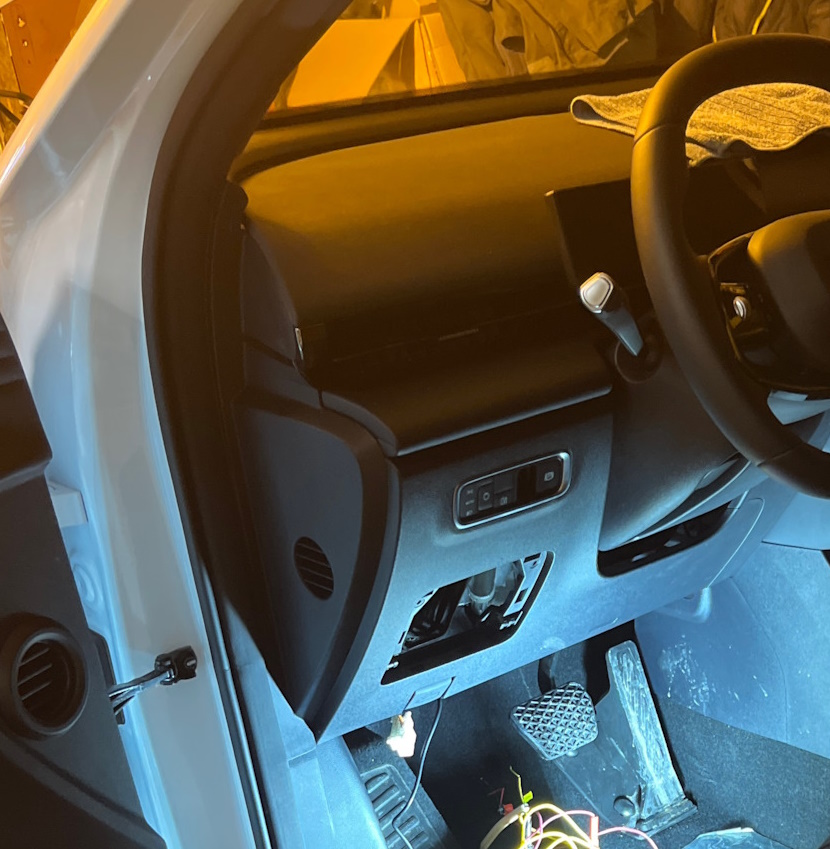

В салоне автомобиля блок с предохранителями и реле находится в нижней части панели приборов за пластиковой защитной крышкой.
Что бы получить к нему доступ, надо убрать защитную крышку.

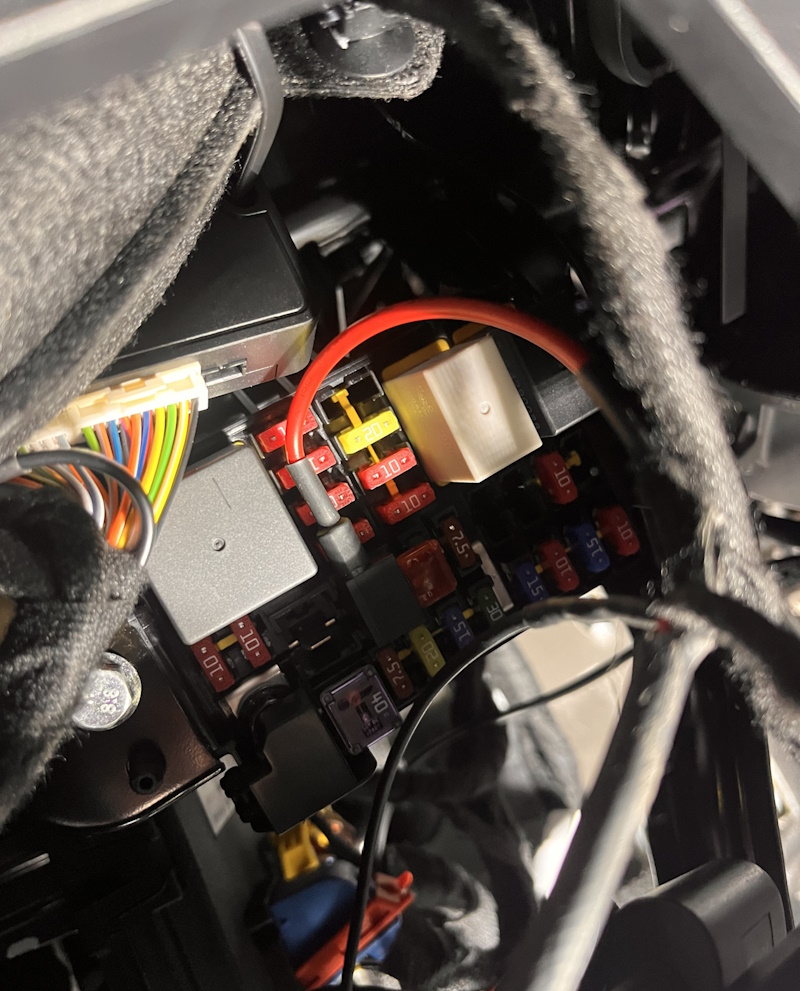

Сам блок будет выглядеть примерно вот так.
Схема
Описание
| RF01 | Блок комфорта, блок управление панелью / комбинацией приборов, Иммобилайзер (BCM & ICM & IMMO) |
| RF02 | Резерв |
| RF03 | Датчик угла поворота рулевого колеса, EPS (EPS & SAM) |
| RF04 | Пусто либо в некоторых комплектациях -Система кругового обзора на 360 градусов, система контроля слепых зон, мультимедийная система, Радар системы предупреждения о приближении к движущимся впереди автомобилям (AVM & BSD & MPC & MRR) |
| RF05 | Подушки безопасности, блок управления системой (AIR BAG) |
| RF06 | Резерв |
| RF07 | Панель управления кондиционером, панель управления головным устройством, питание переключателя регулировки фар, переключателя управления ESP (SEE NOTE) |
| RF08 | Подсветка дверей, панорамный контроллер, датчик удара, камера и порт для зарядки видеорегистратора |
| RF09 | Магнитола, блок управления головным устройством, панель управления кондиционером и печкой (RADIO & AC & T-BOX) |
| RF10 | Блок управления передней панели, датчик дождя (ICM& Rain Sensor) |
| RF11 | Резерв |
| RF12 | Резерв |
| RF13 | Блок управления трансмиссией (вариатор CVT25) |
| RF14 | Резерв |
| RF15 | Люк, Регулятор громкости, Подсветка клавиш, Модуль монитора, Катушка реле обогрева (DIAGNOSIS & VTM & KEYIN & EPB SW) |
| RF16 | Блок зарядки ЮСБ, usb порт (USB POWER) |
| RF17 | Резерв |
| RF18 | Обогрев боковых зеркал заднего вида с электроприводом (левое и правое), Обратная связь работы системы обогрева / подогрева заднего стекла (MIRROR HEATER) |
| RF19 | Система доступа и запуска двигателя без ключа PEPS, система полного привода, блок управления двигателем ECU и система старт-стоп DC-DC (ISS) (PEPS&DC(ISS)) |
| RF20 | Регулировка сиденья, электропривод (SEAT ADJ) |
| RF21 | Цепь AM2 при пуске двигателя (на авто без системы бесключевого доступа PEPS) (IGN SW2) |
| RF22 | Пусто либо зажигание положение 1 (IGN SW1) |
| RF23 | Резерв |
| RF24 | Обогрев заднего стекла, реле 03 (DEFROST) |
| RF25 | Резерв |
| RF26 | Блок упр. головным устр., э/привод регулировки зеркала, блок BCM, (RADIO & BCM & MIRROR ADJ) |
| RF27 | 15A Прикуриватель (CIGAR LIGHT) |
| RF28 | Огни заднего хода (Reverse Lamp) |
| Реле | |
| RRLY 01 | Резерв |
| RRLY 02 | Фонарь заднего хода для ISS (Reverse Lamp for ISS) |
| RRLY 03 | Реле обогрева заднего стекла (DEFROST) |
За прикуриватель отвечает предохранитель 27 на 15А.
Блок под капотом

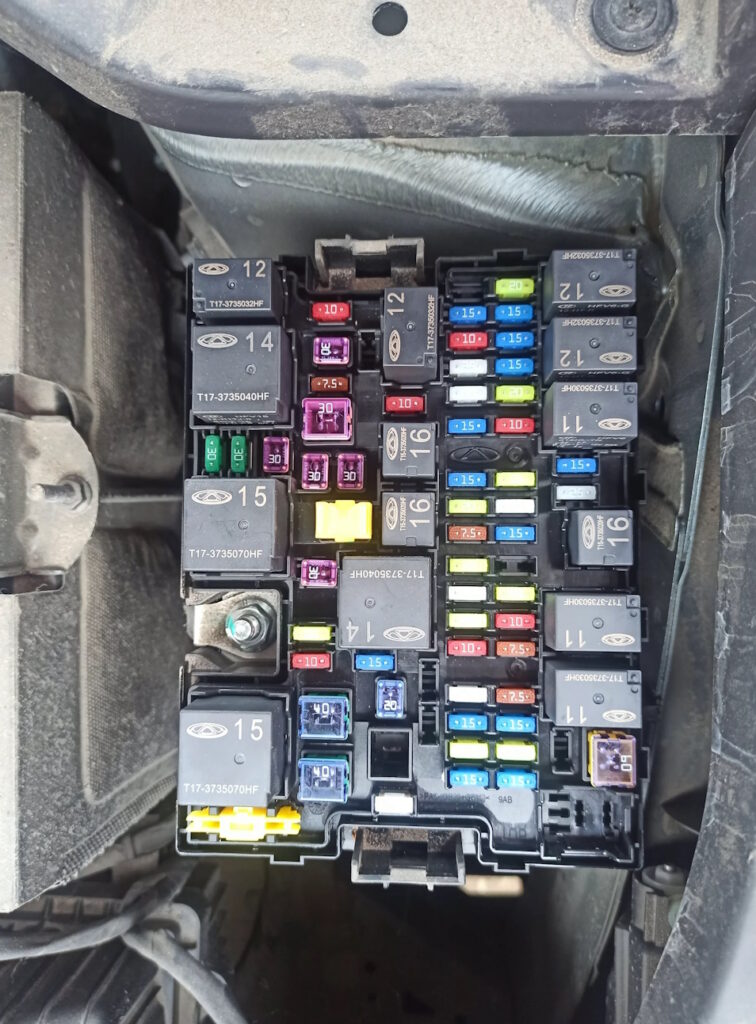

Под капотом главный блок с предохранителями и реле расположен с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.

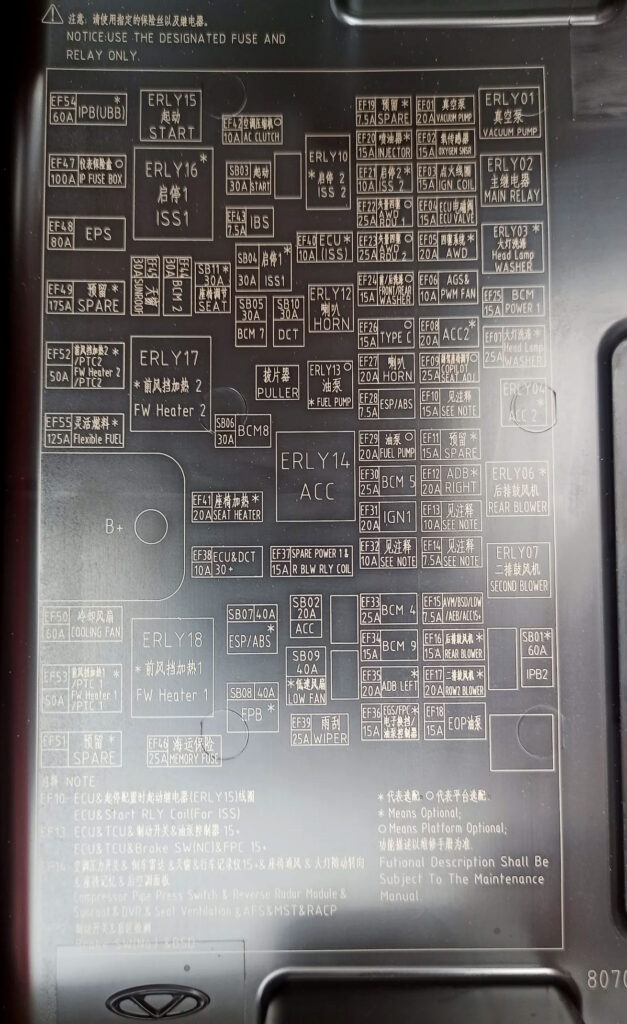

Сверяйте назначение элементов со своей схемой с обратной стороны крышки блока.

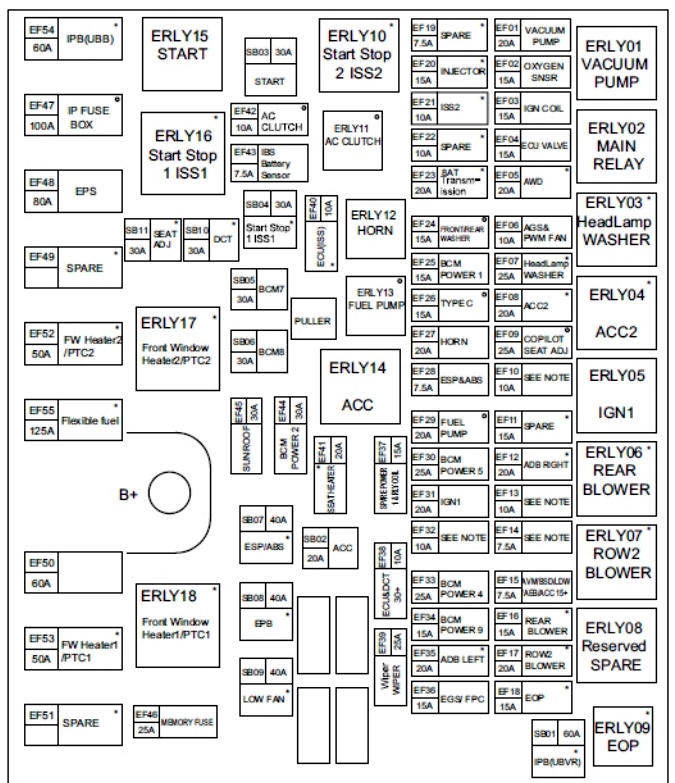

Схема
Назначение
| EF01 | 20A Электрический вакуумный насос |
| EF02 | 15A Электронный термостат, кислородный датчик, реле системы «Старт-стоп» |
| EF03 | 15A Катушки зажигания |
| EF04 | 15A Электромагнитный клапан адсорбера, регулятор фаз газораспределения, предохранительный клапан обратного хода, масляный насос, обогреватель вентиляции картера двигателя |
| EF05 | 20A Система полного привода |
| EF06 | 10A Вентилятор охлаждения, тормозной усилитель, клапан закрытия адсорбера |
| EF07 | 25A Резерв |
| EF08 | 20A ACC2 (вторая цепь питания аксессуаров) |
| EF09 | 25A Резерв |
| EF10 | 15A Конфигурация системы «Старт-стоп», реле стартера (EARLY15), реле компрессора кондиционера, реле масляного насоса |
| EF11 | 15A Резерв |
| EF12 | 20A Правая фара (максимальная комплектация) |
| EF13 | 10A Блок управления двигателем (ECU), блок управления трансмиссией TCU-7DCT380 / TCU-DCT4 / TCU-8AT, модуль полного привода |
| EF14 | 7.5A Радар ACC, панорамный люк, вентиляция сидений, память сидений, видеорегистратор, подсветка поворотов |
| EF15 | 7.5A Интеллектуальный контроллер домена (I/FCM), модуль переднего радара (FRM) |
| EF16 | 15A Задний кондиционер |
| EF17 | 20A Вентилятор второго ряда |
| EF18 | 15A Электрический масляный насос (EOP) |
| EF19 | 7.5A Резерв |
| EF20 | 15A Форсунки впрыска топлива |
| EF21 | 10A Система «Старт-стоп» №2 |
| EF22 | 10A Резерв |
| EF23 | 20A Резерв |
| EF24 | 15A Передний и задний стеклоочистители |
| EF25 | 15A Питание BCM №1 (Body Control Module) |
| EF26 | 15A Разъем USB Type-C |
| EF27 | 20A Звуковой сигнал |
| EF28 | 7.5A Электронная система стабилизации (ESP), электронный стояночный тормоз (EPB), интегрированный тормозной модуль ONE BOX |
| EF29 | 20A Топливный насос |
| EF30 | 25A Питание BCM №5 (Body Control Module) |
| EF31 | 20A Цепь зажигания IGN1 |
| EF32 | 10A Модуль двери водителя, выключатель стеклоподъемника, выключатель тормоза, электропривод задней двери, датчик слепых зон |
| EF33 | 25A Питание BCM №4 (Body Control Module) |
| EF34 | 15A Питание BCM №9 (Body Control Module) |
| EF35 | 20A Левая фара (максимальная комплектация) |
| EF36 | 15A Электронный селектор передач (EGS), контроллер топливного насоса (FPC) |
| EF37 | 15A Задний резервный источник питания |
| EF38 | 10A Блок управления двигателем (ECU), блок управления трансмиссией TCU-DCT4 |
| EF39 | 25A WIPER — Стеклоочиститель |
| EF40 | 10A Резерв |
| EF41 | 20A Левое сиденье второго ряда |
| EF42 | 10A Компрессор кондиционера |
| EF43 | 7.5A Датчик аккумуляторной батареи |
| EF44 | 30A Питание BCM №2 (Body Control Module) |
| EF45 | 30A Панорамная крыша |
| EF46 | 25A Транспортировочный предохранитель |
| EF47 | 100A Блок предохранителей приборной панели (IP Fuse Box) |
| EF48 | 80A Электроусилитель рулевого управления (EPS) |
| EF49 | Резерв |
| EF50 | 60A Вентилятор охлаждения |
| EF51 | 50A Электрический PTC-нагреватель салона |
| EF52 | 50A Обогрев лобового стекла / PTC-нагреватель №2 |
| EF53 | 50A Обогрев лобового стекла / PTC-нагреватель №1 |
| EF54 | 60A Интегрированный электронный тормозной модуль ONE BOX (Brake-by-Wire) |
| EF55 | 125A Гибкий режим подачи топлива |
| SB01 | 60A Интегрированный электронный тормозной модуль ONE BOX |
| SB02 | 20A ACC (цепь питания аксессуаров) |
| SB03 | 30A Стартер |
| SB04 | 30A Резерв |
| SB05 | 30A Питание BCM №7 (Body Control Module) |
| SB06 | 30A Питание BCM №8 (Body Control Module) |
| SB07 | 40A Электронная система стабилизации (ESP) и электронный стояночный тормоз (EPB) |
| SB08 | 40A Электронная система стабилизации (ESP) и электронный стояночный тормоз (EPB) |
| SB09 | 40A Резерв |
| SB10 | 30A Блок управления трансмиссией TCU-7DCT380 / TCU-DCT4 |
| SB11 | 30A Резерв |
| ERLY01 | Vacuum Pump Relay — реле вакуумного насоса тормозной системы. |
| ERLY02 | Main Relay — главное реле системы управления двигателем. |
| ERLY03 | Headlamp Washer Relay — реле омывателя фар. |
| ERLY04 | ACC2 Relay — реле цепи аксессуаров ACC2. |
| ERLY05 | IGN1 Relay — реле цепи зажигания IGN1. |
| ERLY06 | Rear Blower Relay — реле заднего вентилятора климатической системы. |
| ERLY07 | Row 2 Blower Relay — реле вентилятора второго ряда сидений. |
| ERLY08 | Reserved (Spare) — резервное реле (не используется). |
| ERLY09 | EOP Relay — реле электрического масляного насоса (Electric Oil Pump). |
| ERLY10 | Start Stop 2 (ISS2) Relay — реле системы Start/Stop №2 (ISS2). |
| ERLY11 | A/C Clutch Relay — реле муфты компрессора кондиционера. |
| ERLY12 | Horn Relay — реле звукового сигнала. |
| ERLY13 | Fuel Pump Relay — реле топливного насоса. |
| ERLY14 | ACC Relay — реле цепи аксессуаров (ACC). |
| ERLY15 | START Relay — реле стартера. |
| ERLY16 | Start Stop 1 (ISS1) Relay — реле системы Start/Stop №1 (ISS1). |
| ERLY17 | Front Window Heater 2 (PTC2) Relay — реле второго нагревателя лобового стекла (PTC2). |
| ERLY18 | Front Window Heater 1 (PTC1) Relay — реле первого нагревателя лобового стекла (PTC1). |
Нашли ошибку или есть что добавить — пишите в комментарии.
