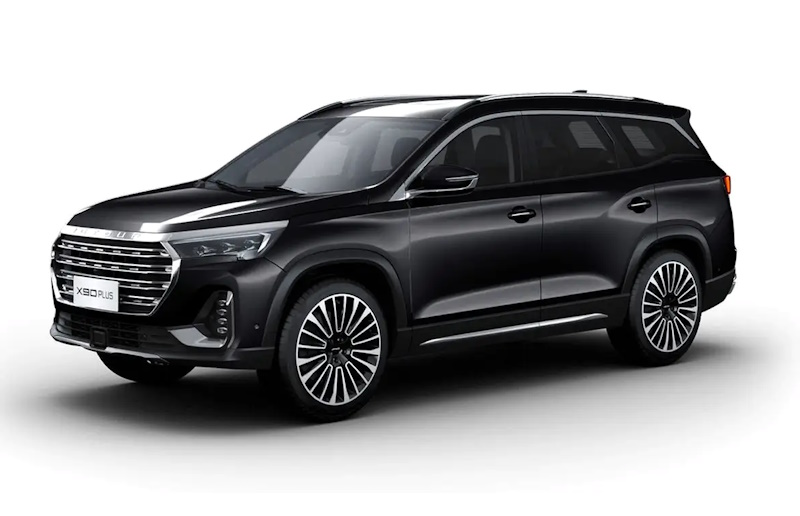

Jetour X90 1 поколения выпускался в 2020, 2021, 2022, 2023, 2024, 2025, 2026 году. Так же известен под названием Jetour X90 PLUS и Jetour X90 PRO. В нашей публикации Вы сможете найти информацию с описанием предохранителей и реле Джетур Х90 Плюс со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличаться от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Блок в салоне
В салоне автомобиля блок с предохранителями и реле находится в нижней части панели приборов за пластиковой защитной крышкой.
Для того что бы получить доступ к нему, надо убрать крышку с динамиком (начинать нужно с 2 защёлок снизу) или снять всю нижнюю часть панели.

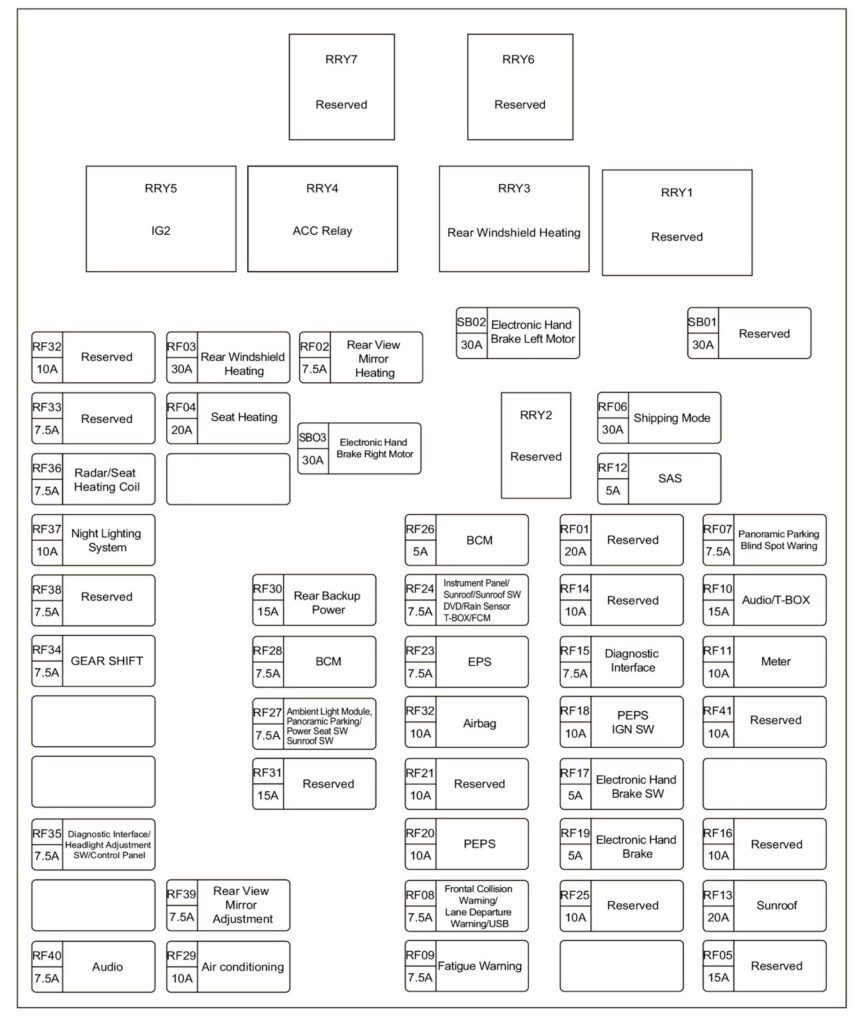

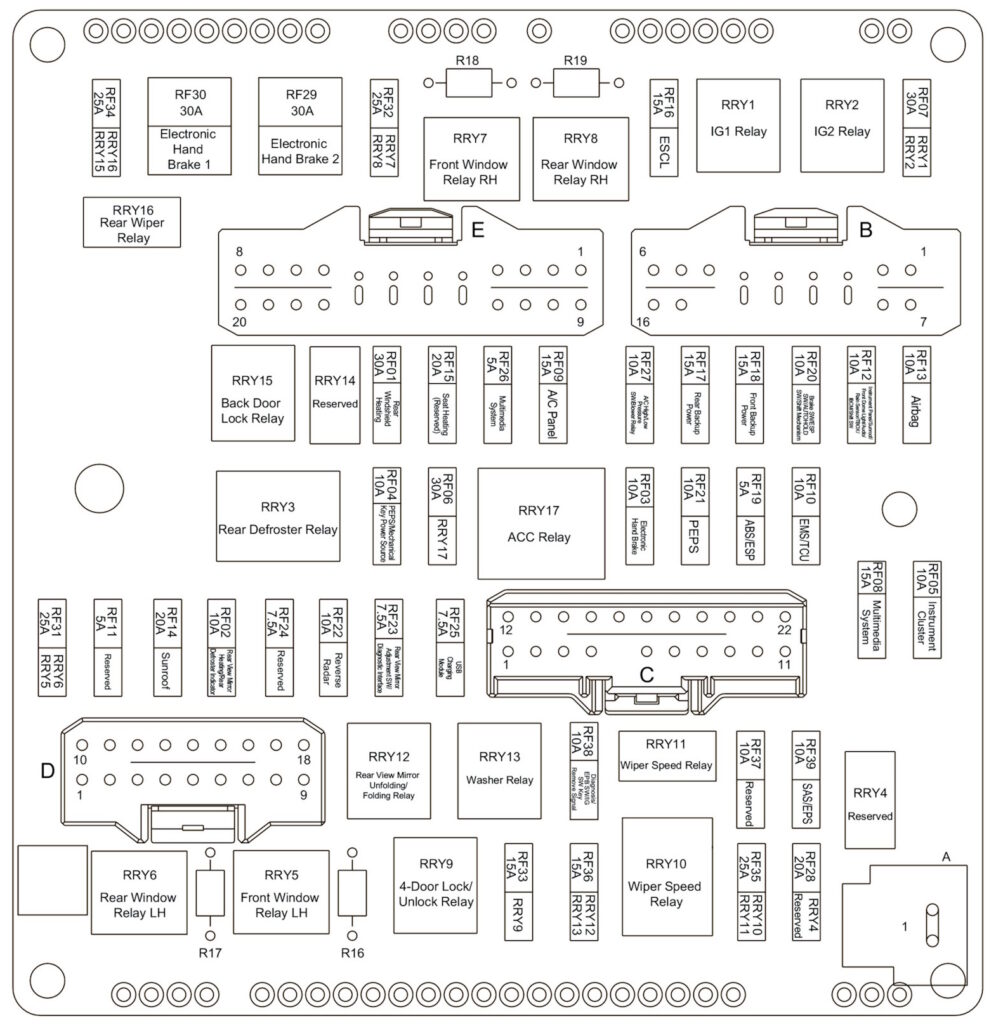

Вариант 1
Схема
Описание
| RF01 | 20A |
| RF02 | 7.5A Обогрев зеркал заднего вида |
| RF03 | 30A Обогрев заднего стекла |
| RF04 | 20A Обогрев сидений |
| RF05 | 15A |
| RF06 | 30A Транспортировочный режим |
| RF07 | 7.5A Система автоматической парковки, предупреждение о наличии автомобиля в слепой зоне |
| RF08 | 7.5A Предупреждение о фронтальном столкновении, предупреждение о выходе из полосы движения, USB |
| RF09 | 7.5A Система предупреждения об усталости водителя |
| RF10 | 15A Аудиосистема, T-BOX, телематический блок управления |
| RF11 | 10A Комбинация приборов |
| RF12 | 5A SAS, датчик угла поворота рулевого колеса |
| RF13 | 20A Люк |
| RF14 | 10A |
| RF15 | 7.5A Диагностический интерфейс |
| RF16 | 10A |
| RF17 | 5A Электронный стояночный тормоз, выключатель |
| RF18 | 10A PEPS, система пассивного доступа и запуска двигателя, выключатель зажигания IGN |
| RF19 | 5A Электронный стояночный тормоз |
| RF20 | 10A PEPS, система пассивного доступа и запуска двигателя |
| RF21 | 10A |
| RF22 | 10A Подушки безопасности |
| RF23 | 7.5A EPS, электрический усилитель рулевого управления |
| RF24 | 7.5A Комбинация приборов, люк, выключатель люка, DVD, датчик дождя, T-BOX, телематический блок управления, FCM, модуль управления передней камерой |
| RF25 | 10A |
| RF26 | 5A BCM, блок управления кузовной электроникой |
| RF27 | 7.5A Модуль фоновой подсветки, система автоматической парковки, выключатель электропривода сиденья, выключатель люка |
| RF28 | 7.5A BCM, блок управления кузовной электроникой |
| RF29 | 10A Система кондиционирования воздуха |
| RF30 | 15A Задний резервный источник питания, задняя розетка |
| RF31 | 15A |
| RF32 | 10A |
| RF33 | 7.5A |
| RF34 | 7.5A Переключение передач |
| RF35 | 7.5A Диагностический интерфейс, выключатель регулировки фар, панель управления |
| RF36 | 7.5A Радар, нагревательный элемент сиденья |
| RF37 | 10A Система ночного освещения |
| RF38 | 7.5A |
| RF39 | 7.5A Регулировка зеркал заднего вида |
| RF40 | 7.5A Аудиосистема |
| SB01 | Резерв |
| SB02 | 30A Электродвигатель левого механизма электронного стояночного тормоза |
| SB03 | 30A Электродвигатель правого механизма электронного стояночного тормоза |
| RRY1 | Зарезервировано (не используется) |
| RRY3 | Обогрев заднего стекла |
| RRY4 | Реле аксессуаров (ACC) управляет питанием вспомогательного оборудования (аудио, розетки и т.п.) |
| RRY5 | Система зажигания (IG2) подаёт питание на компоненты, работающие при включении зажигания. |
| RRY6 | Зарезервировано (не используется) |
| RRY7 | Зарезервировано (не используется) |
За работу прикуривателя отвечает предохранитель номер 30.
Вариант 1
Схема
Обозначение
| RF01 | 30A Обогрев заднего стекла |
| RF02 | 10A Обогрев зеркал заднего вида, индикатор обогрева заднего стекла |
| RF03 | 10A Электронный стояночный тормоз |
| RF04 | 10A PEPS, система бесключевого доступа и запуска двигателя, питание механического ключа |
| RF05 | 10A Комбинация приборов |
| RF06 | 30A Реле ACC, реле питания вспомогательных потребителей |
| RF07 | 30A Реле IG1, реле IG2, реле цепей зажигания |
| RF08 | 15A Мультимедийная система |
| RF09 | 15A Панель управления кондиционером |
| RF10 | 10A EMS, система управления двигателем, TCU, блок управления коробкой передач |
| RF11 | 5A Резерв |
| RF12 | 10A Комбинация приборов, люк, передний потолочный плафон, аудиосистема, датчик дождя, T-BOX, IBCM, переключатель передач |
| RF13 | 10A Подушки безопасности |
| RF14 | 20A Люк |
| RF15 | 20A Обогрев сидений, резерв |
| RF16 | 15A ESCL, электронная блокировка рулевой колонки |
| RF17 | 15A Задний резервный источник питания, задняя розетка |
| RF18 | 15A Передний резервный источник питания, передняя розетка |
| RF19 | 5A ABS, антиблокировочная система тормозов, ESP, электронная система стабилизации |
| RF20 | 10A Выключатель тормоза, выключатель ESP, выключатель AUTOHOLD, механизм переключения передач |
| RF21 | 10A PEPS, система бесключевого доступа и запуска двигателя |
| RF22 | 10A Радар заднего хода |
| RF23 | 7.5A Выключатель регулировки зеркал заднего вида, диагностический интерфейс |
| RF24 | 7.5A Резерв |
| RF25 | 7.5A Модуль USB зарядки |
| RF26 | 5A Мультимедийная система |
| RF27 | 10A Выключатель высокого и низкого давления кондиционера, реле вентилятора отопителя и кондиционера |
| RF28 | 20A Резерв |
| RF29 | 30A Электронный стояночный тормоз, канал 2 |
| RF30 | 30A Электронный стояночный тормоз, канал 1 |
| RF31 | 25A Реле переднего стеклоподъемника LH, реле заднего стеклоподъемника LH |
| RF32 | 25A Реле переднего стеклоподъемника RH, реле заднего стеклоподъемника RH |
| RF33 | 15A Реле блокировки и разблокировки всех четырех дверей |
| RF34 | 25A Реле блокировки двери багажника, реле заднего стеклоочистителя |
| RF35 | 25A Реле управления скоростью стеклоочистителя |
| RF36 | 15A Реле складывания и раскладывания зеркал заднего вида, реле омывателя |
| RF37 | 10A Резерв |
| RF38 | 10A Диагностика, выключатель EPB, выключатель зажигания IG, сигнал извлечения ключа |
| RF39 | 10A SAS, датчик угла поворота рулевого колеса, EPS, электрический усилитель рулевого управления |
| RRY1 | Реле зажигания IG1 |
| RRY2 | Реле зажигания IG2 |
| RRY3 | Реле обогрева заднего стекла |
| RRY4 | Резерв |
| RRY5 | Реле переднего стеклоподъемника (левая сторона) |
| RRY6 | Реле заднего стеклоподъемника (левая сторона) |
| RRY7 | Реле переднего стеклоподъемника (правая сторона) |
| RRY8 | Реле заднего стеклоподъемника (правая сторона) |
| RRY9 | Реле блокировки/разблокировки 4-х дверей |
| RRY10 | Реле скорости стеклоочистителя |
| RRY11 | Реле скорости стеклоочистителя (второе) |
| RRY12 | Реле складывания/раскладывания зеркал заднего вида |
| RRY13 | Реле омывателя |
| RRY14 | Резерв |
| RRY15 | Реле замка задней двери |
| RRY16 | Реле заднего стеклоочистителя |
| RRY17 | Реле ACC |
| RRY21 | Резерв |
Блок под капотом
Под капотом, в моторном отсеке основной блок с предохранителями и реле расположен в левой части, рядом с аккумуляторной батареей и закрыт защитной крышкой.
Сверяй информацию со совей схемой с обратной стороны крышки блока.

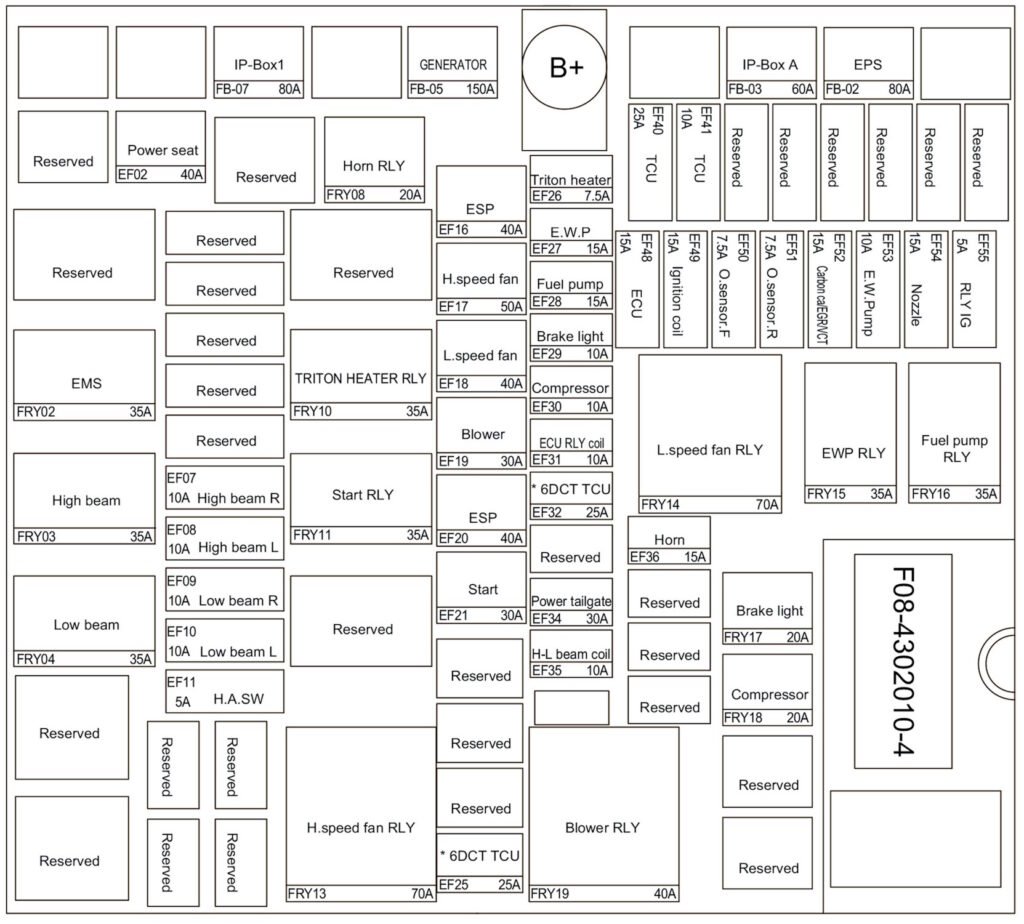

Схема
Назначение
| FB02 | 40A Электропривод сиденья |
| FB03 | 60A IP-Box A, интеллектуальный силовой блок распределения питания |
| FB05 | 150A Генератор |
| FB07 | 80A IP-Box 1, интеллектуальный силовой блок распределения питания |
| EF02 | 35A EMS, система управления двигателем |
| EF07 | 10A Правый дальний свет |
| EF08 | 10A Левый дальний свет |
| EF09 | 10A Правый ближний свет |
| EF10 | 10A Левый ближний свет |
| EF11 | 5A H.A. SW, выключатель аварийной сигнализации |
| EF16 | 40A ESP, электронная система стабилизации |
| EF17 | 50A Вентилятор высокой скорости |
| EF18 | 40A Вентилятор низкой скорости |
| EF19 | 30A Вентилятор отопителя и кондиционера |
| EF20 | 40A ESP, электронная система стабилизации |
| EF21 | 30A Стартер |
| EF25 | 25A 6DCT TCU, блок управления 6-ступенчатой роботизированной коробкой передач |
| EF26 | 7.5A Triton Heater, отопитель |
| EF27 | 15A EWP, электрический водяной насос |
| EF28 | 15A Топливный насос |
| EF29 | 10A Стоп-сигналы |
| EF30 | 10A Компрессор кондиционера |
| EF31 | 10A Катушка реле ECU, блока управления двигателем |
| EF32 | 25A 6DCT TCU, блок управления 6-ступенчатой роботизированной коробкой передач |
| EF34 | 30A Электропривод двери багажника |
| EF35 | 10A Катушка реле дальнего и ближнего света |
| EF36 | 15A Звуковой сигнал |
| EF40 | 25A TCU, блок управления коробкой передач |
| EF41 | 10A TCU, блок управления коробкой передач |
| EF48 | 15A ECU, блок управления двигателем |
| EF49 | 15A Катушки зажигания |
| EF50 | 7.5A Передний кислородный датчик |
| EF51 | 7.5A Задний кислородный датчик |
| EF52 | 15A Клапан вентиляции адсорбера |
| EF53 | 10A EWP, электрический водяной насос |
| EF54 | 15A Топливные форсунки |
| EF55 | 5A IG, цепь зажигания |
| FRY02 | 35A Реле EMS, системы управления двигателем |
| FRY03 | 35A Реле дальнего света |
| FRY04 | 35A Реле ближнего света |
| FRY08 | 20A Реле звукового сигнала |
| FRY10 | 35A Реле отопителя Triton |
| FRY11 | 35A Реле стартера |
| FRY13 | 70A Реле вентилятора высокой скорости |
| FRY14 | 70A Реле вентилятора низкой скорости |
| FRY15 | 35A Реле EWP, электрического водяного насоса |
| FRY16 | 35A Реле топливного насоса |
| FRY17 | 20A Реле стоп-сигналов |
| FRY18 | 20A Реле компрессора кондиционера |
| FRY19 | 40A Реле вентилятора отопителя и кондиционера |
| RY08 | Реле звукового сигнала |
| FRY10 | Реле отопителя TRITON |
| FRY11 | Реле стартера |
| FRY13 | Реле вентилятора высокой скорости |
| FRY14 | Реле вентилятора низкой скорости |
| FRY15 | Реле электрического водяного насоса |
| FRY16 | Реле топливного насоса |
| FRY17 | Реле стоп-сигналов |
| FRY18 | Реле компрессора кондиционера |
| FRY19 | Реле вентилятора отопителя и кондиционера |
Остались вопросы — пишите в комментарии.
