Jetour T1 выпускался в 2024, 2025, 2026, 2027, 2028, 2029, 2030 году. Так же известен под названием Jetour Freedom. В данном посте мы представим описание предохранителей и реле Джетур Т1 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличаться от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Блок в салоне

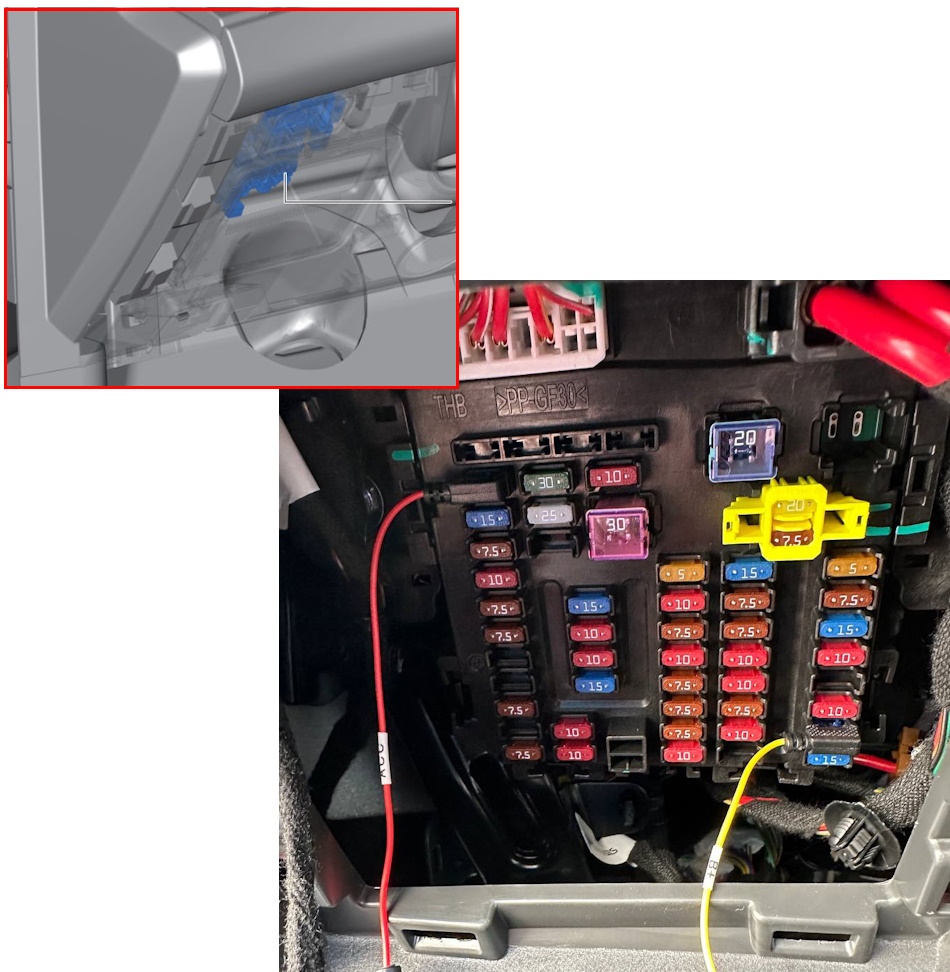

В салоне автомобиля блок с предохранителями и реле находится в нижней части панели приборов за пластиковой защитной крышкой.
Для того что бы получить доступ к нему, надо убрать крышку с динамиком (начинать нужно с 2 защёлок снизу) или снять всю нижнюю часть панели.

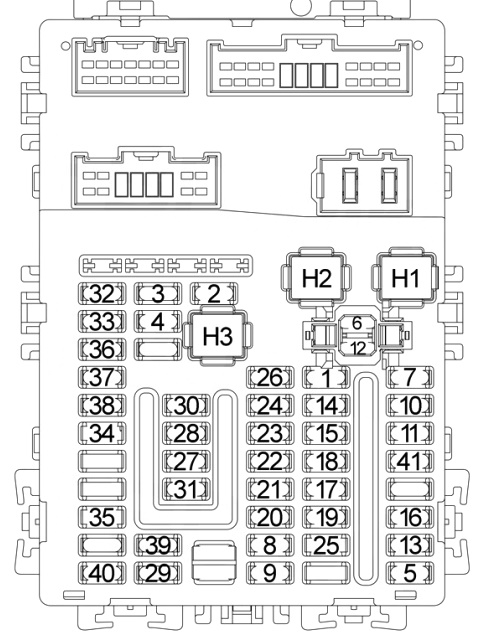

Схема
Описание
| 1 | 15A Реле заднего стеклоочистителя |
| 2 | 10A Обогрев зеркал заднего вида |
| 3 | 30A Обогрев заднего стекла |
| 4 | 25A Инвертор 220 В |
| 5 | 15A Основной блок связи |
| 6 | 20A Автоматическая система помощи при парковке (APA), подсветка для ног водителя и переднего пассажира |
| 7 | 5A Автоматическая система помощи при парковке (APA), ETC |
| 8 | 7,5A Вентиляция сиденья водителя и переднего пассажира |
| 9 | 10A Система отопления и кондиционирования, USB-разъем на приборной панели, генератор отрицательных ионов, ультрафиолетовый излучатель, датчик PM2,5 |
| 10 | 7,5A Ambientная подсветка, контроллер окружающего света, задние микроволновые радары, задние радары предупреждения о столкновении, система мониторинга слепых зон (BSD), подсветка для ног водителя и переднего пассажира |
| 11 | 15A Аудиосистема / мультимедийная система |
| 12 | 7,5A Резерв |
| 13 | 20A Потолочная панель управления, освещение салона |
| 14 | 7,5A Диагностический интерфейс, IOV, система ГЛОНАСС, телематическая коробка |
| 15 | 7,5A Блок управления автоматической коробкой передач (7DCT) |
| 16 | 10A Модуль Bluetooth, подсветка логотипа низкой конфигурации |
| 17 | 10A Комбинация приборов, центральный дисплей |
| 18 | 10A Резерв |
| 19 | 7,5A Датчик дождя, блок управления кузовной электроникой (BCM), электронный дифференциал с ограниченным скольжением, система управления крутящим моментом, домен кузова, многофункциональная камера, автоматическая система помощи при парковке (APA) |
| 20 | 7,5A Датчик угла |
| 21 | 7,5A Диагностический интерфейс, IOV, система ГЛОНАСС, телематическая коробка |
| 22 | 10A Головное устройство для коммуникации, датчик уровня тормозной жидкости, переключатель давления масла, предупреждение о не пристегнутом ремне безопасности водителя и переднего пассажира |
| 23 | 7,5A Электроусилитель руля (EPS) |
| 24 | 10A Электронное переключение передач, дисплей передач, переключатель режима движения, передние радары брода, переключатель нагрева сидений второго ряда |
| 25 | 10A Блок предохранителей и реле моторного отсека |
| 26 | 5A Контроллер подушек безопасности |
| 27 | 10A Палатка на крыше |
| 28 | 10A Блок управления кузовной электроникой (BCM) |
| 29 | 10A Передний USB |
| 30 | 15A Беспроводная зарядка, переднее резервное питание, передняя розетка |
| 31 | 15A Резерв |
| 32 | 15A Резерв |
| 33 | 15A Резерв |
| 34 | 7,5A Резерв |
| 35 | 7,5A Спиральный кабель, вибрация рулевого колеса, обогрев рулевого колеса |
| 36 | 7,5A Инвертор 220 В, ETC, аудиосистема / мультимедийная система, внутреннее зеркало заднего вида |
| 37 | 10A Резерв |
| 38 | 7,5A Резерв |
| 39 | 10A Резерв |
| 40 | 7,5A Заднее резервное питание |
| 41 | 10A Беспроводная зарядка |
| Силовые предохранители | |
| H1 | Резерв |
| H2 | 20A Дверь багажного отделения с электроприводом |
| H3 | 30A Сиденье водителя с электроприводом, сиденье переднего пассажира с электроприводом |
| Реле | |
| R1 | Резерв |
| R2 | Реле заднего стеклоочистителя |
| R3 | Реле обогрева заднего стекла и зеркал заднего вида |
| R4 | Реле зажигания ACC1 |
| R5 | Реле зажигания ACC2 |
| R6 | Резерв |
| R7 | Реле зажигания IGN |
За работу переднего прикуривателя отвечает предохранитель номер 30 на 15А.
Блок под капотом

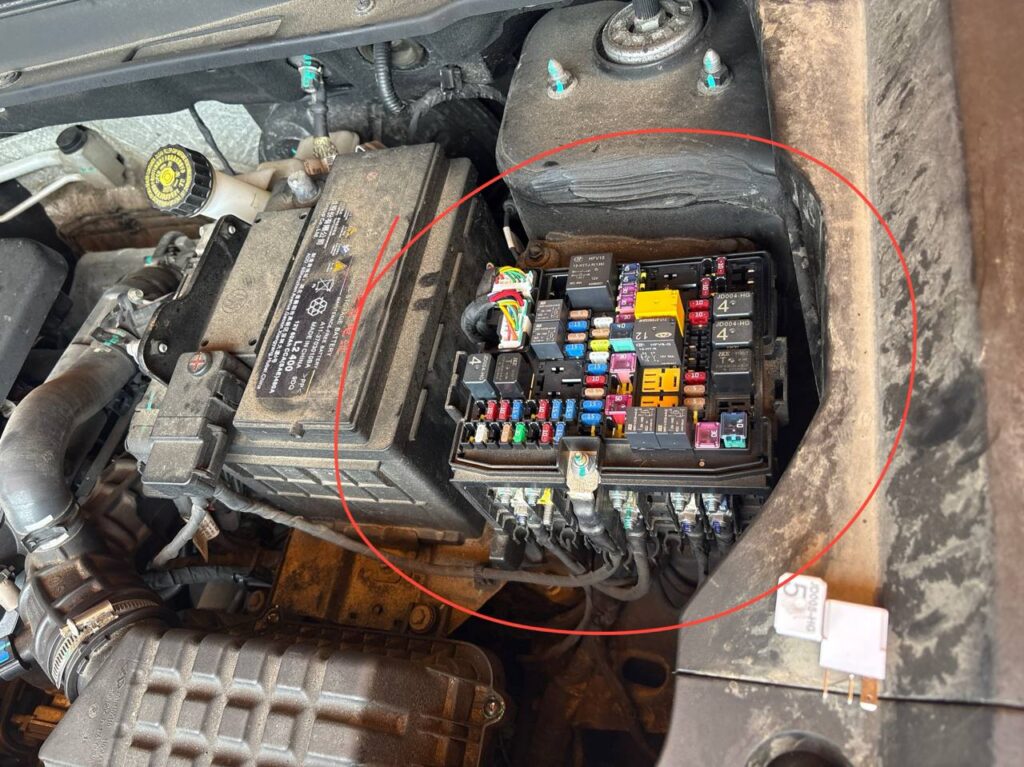

Под капотом, в моторном отсеке основной блок с предохранителями и реле расположен в левой части, рядом с аккумуляторной батареей и закрыт защитной крышкой.

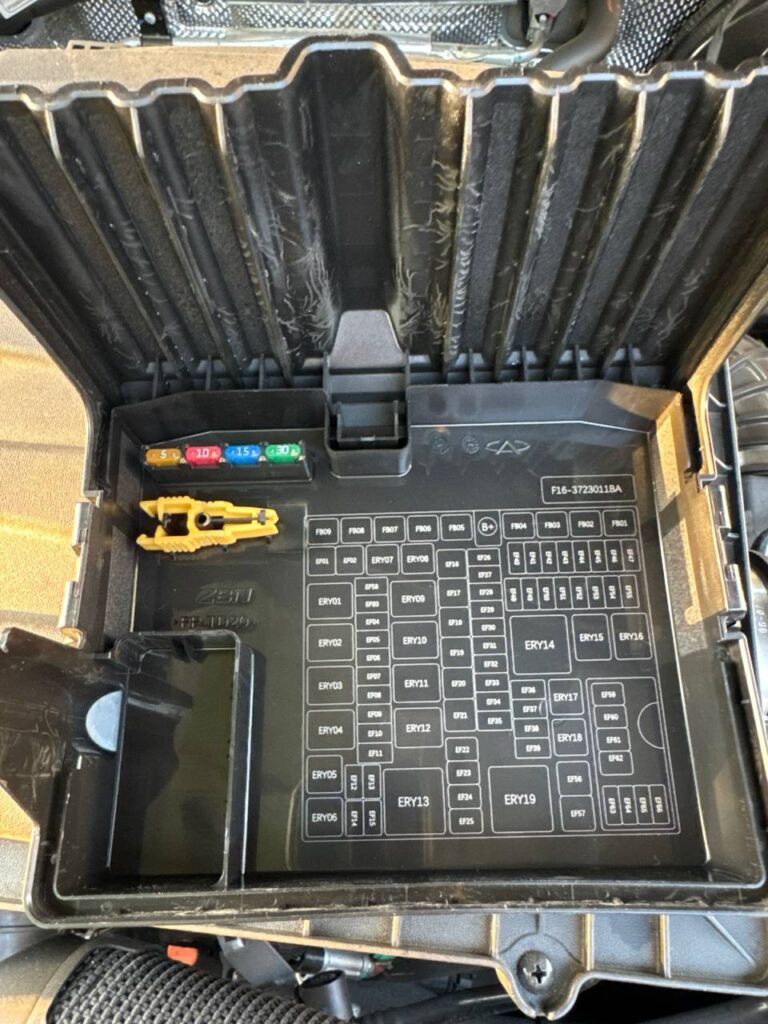

Сверяйте информацию со свой схемой с обратной стороны крышки блока.

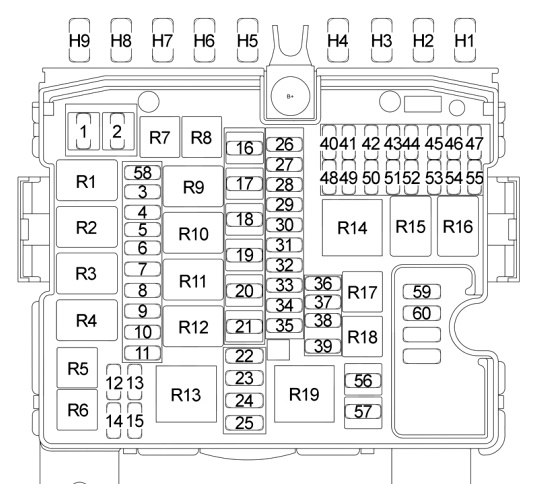

Схема
Обозначение
| H1 | Резерв |
| H2 | 80A Электроусилитель рулевого управления (EPS) |
| H3 | Резерв |
| H4 | Резерв |
| H5 | 175A Генератор |
| H6 | Резерв |
| H7 | 80A Источник питания приборов 2 |
| H8 | 100A Источник питания приборов 1 |
| H9 | Резерв |
| EF01 | 40A Электронная система стабилизации (ESP) |
| EF02 | 60A Блок управления автоматической коробкой передач (TCU, 7DCT) |
| EF03 | 5A Электронная система стабилизации (ESP) |
| EF04 | 5A Выключатель тормоза |
| EF05 | 10A Блок управления двигателем (ECU), блок управления коробкой передач (TCU) |
| EF06 | 7,5A Модуль переднего радара (FRM) |
| EF07 | Резерв |
| EF08 | Резерв |
| EF09 | 7,5A Энергосберегающий источник питания |
| EF10 | 10A Правый дальний свет |
| EF11 | 10A Левый дальний свет |
| EF12 | 7,5A Предохранитель подсветки |
| EF13 | 10A Правый ближний свет, регулировка фар |
| EF14 | 10A Левый ближний свет, регулировка фар |
| EF15 | Резерв |
| EF16 | Резерв |
| EF17 | 60A Вентилятор с бесступенчатым регулированием скорости |
| EF18 | 30A Электродвигатель переднего стеклоочистителя |
| EF19 | 30A Реле вентилятора |
| EF20 | 40A Электронная система стабилизации (ESP) |
| EF21 | 30A Стартер |
| EF22 | 30A Система защиты от защемления окон, стеклоподъемники 1 |
| EF23 | 30A Система защиты от защемления окон, стеклоподъемники 2 |
| EF24 | 20A Система управления крутящим моментом |
| EF25 | 20A Электронный дифференциал повышенного трения (LSD) |
| EF26 | 25A Резервный источник питания |
| EF27 | 15A Реле вакуумного насоса |
| EF28 | 20A Топливный насос |
| EF29 | 5A Выключатель тормоза |
| EF30 | 10A Компрессор кондиционера |
| EF31 | 15A Центральный электронный модуль (CEM) |
| EF32 | 25A Центральный электронный модуль (CEM) |
| EF33 | 20A Центральный электронный модуль (CEM) |
| EF34 | 10A Система управления двигателем (EMS) |
| EF35 | 25A Центральный электронный модуль (CEM) |
| EF36 | 15A Звуковой сигнал |
| EF37 | 5A Катушка реле |
| EF38 | Резерв |
| EF39 | 5A Обратная связь запуска |
| EF40 | 25A Блокировка рулевой колонки, омыватель стекла, крышка топливного бака |
| EF41 | Резерв |
| EF42 | 15A Автоматическая коробка передач (8AT) |
| EF43 | 20A Электропривод переключения передач, автоматическая коробка передач (8AT) |
| EF44 | 5A Переключатель электрического стояночного тормоза (EPB), автоматическая коробка передач (7DCT) |
| EF45 | Резерв |
| EF46 | Резерв |
| EF47 | 20A Модуль звукового сигнала |
| EF48 | 15A Система управления двигателем (EMS) |
| EF49 | 15A Катушки зажигания |
| EF50 | 10A Передний кислородный датчик |
| EF51 | 10A Электронный термостат, нагреватель клапана вентиляции картера, регулируемый масляный насос, гидравлический клапан управления |
| EF52 | 15A Датчик двигателя |
| EF53 | 10A Электрический насос с ШИМ-регулированием, вентилятор охлаждения |
| EF54 | Резерв |
| EF55 | Резерв |
| EF56 | Резерв |
| EF57 | Резерв |
| R1 | Резерв |
| R2 | Главное реле, модуль управления двигателем |
| R3 | Реле дальнего света |
| R4 | Реле ближнего света |
| R5 | Реле обогрева лобового стекла |
| R6 | Реле обогрева лобового стекла |
| R7 | Реле обогревателя |
| R8 | Реле звукового сигнала |
| R9 | Реле заднего резервного питания |
| R10 | Резерв |
| R11 | Реле стартера |
| R12 | Реле состояния цепи привода двигателя |
| R13 | Резерв |
| R14 | Резерв |
| R15 | Реле вакуумного насоса |
| R16 | Резерв |
| R17 | Реле топливного насоса |
| R18 | Реле компрессора кондиционера |
| R19 | Реле обогревателя |

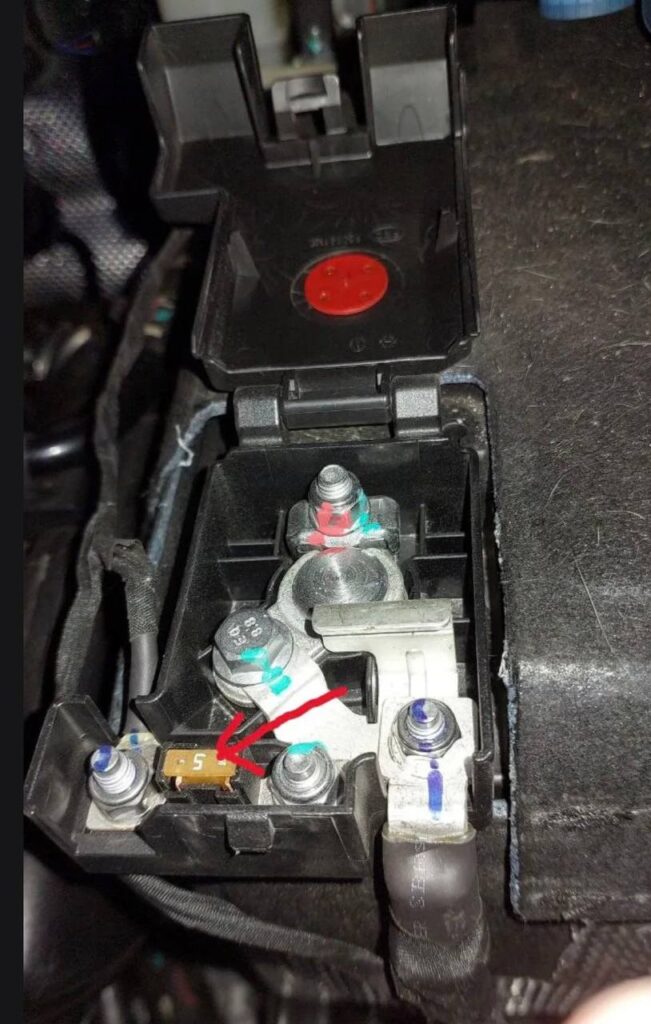

На плюсовой клемме может крепится блок предохранителей высокой мощности и интеллектуальной зарядки АКБ (5А).
Нашли ошибку или есть что добавить — пишите в комментарии.
