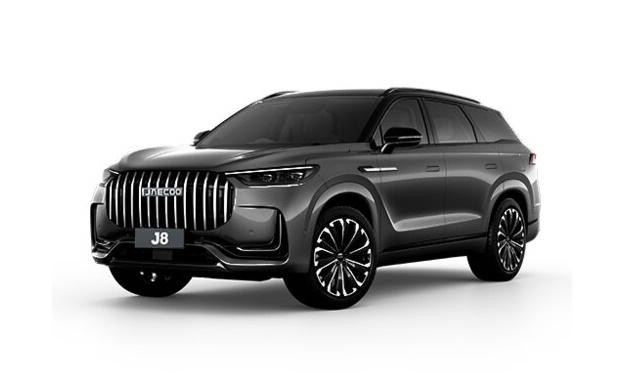

Jaecoo J8 поступил в производство в 2023 году и выпускается по настоящее время. В данном посте вы сможете найти описание предохранителей и реле Jaecoo J8 со схемами блоков, местами их расположения и фото примерами исполнения. Отметим предохранитель отвечающий за прикуриватель и USB.
Назначение предохранителей и реле может отличаться от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Содержание
Блоки под капотом
Под капотом автомобиля установлены 2 блока с предохранителями.
Блок предохранителей и реле
Блок предохранителей и реле установлен с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.
Сверяйте назначение элементов со своей схемой с обратной стороны крышки блока.
Схема
Назначение
| EF01 | 20A Электрический вакуумный насос |
| EF02 | 15A Электронный термостат, кислородный датчик, реле системы «Старт-стоп» |
| EF03 | 15A Катушки зажигания |
| EF04 | 15A Электромагнитный клапан адсорбера, регулятор фаз газораспределения, предохранительный клапан обратного хода, масляный насос, обогреватель вентиляции картера двигателя |
| EF05 | 20A Система полного привода |
| EF06 | 10A Вентилятор охлаждения, тормозной усилитель, клапан закрытия адсорбера |
| EF07 | 25A Резерв |
| EF08 | 20A ACC2 (вторая цепь питания аксессуаров) |
| EF09 | 25A Резерв |
| EF10 | 15A Конфигурация системы «Старт-стоп», реле стартера (EARLY15), реле компрессора кондиционера, реле масляного насоса |
| EF11 | 15A Резерв |
| EF12 | 20A Правая фара (максимальная комплектация) |
| EF13 | 10A Блок управления двигателем (ECU), блок управления трансмиссией TCU-7DCT380 / TCU-DCT4 / TCU-8AT, модуль полного привода |
| EF14 | 7.5A Радар ACC, панорамный люк, вентиляция сидений, память сидений, видеорегистратор, подсветка поворотов |
| EF15 | 7.5A Интеллектуальный контроллер домена (I/FCM), модуль переднего радара (FRM) |
| EF16 | 15A Задний кондиционер |
| EF17 | 20A Вентилятор второго ряда |
| EF18 | 15A Электрический масляный насос (EOP) |
| EF19 | 7.5A Резерв |
| EF20 | 15A Форсунки впрыска топлива |
| EF21 | 10A Система «Старт-стоп» №2 |
| EF22 | 10A Резерв |
| EF23 | 20A Резерв |
| EF24 | 15A Передний и задний стеклоочистители |
| EF25 | 15A Питание BCM №1 (Body Control Module) |
| EF26 | 15A Разъем USB Type-C |
| EF27 | 20A Звуковой сигнал |
| EF28 | 7.5A Электронная система стабилизации (ESP), электронный стояночный тормоз (EPB), интегрированный тормозной модуль ONE BOX |
| EF29 | 20A Топливный насос |
| EF30 | 25A Питание BCM №5 (Body Control Module) |
| EF31 | 20A Цепь зажигания IGN1 |
| EF32 | 10A Модуль двери водителя, выключатель стеклоподъемника, выключатель тормоза, электропривод задней двери, датчик слепых зон |
| EF33 | 25A Питание BCM №4 (Body Control Module) |
| EF34 | 15A Питание BCM №9 (Body Control Module) |
| EF35 | 20A Левая фара (максимальная комплектация) |
| EF36 | 15A Электронный селектор передач (EGS), контроллер топливного насоса (FPC) |
| EF37 | 15A Задний резервный источник питания |
| EF38 | 10A Блок управления двигателем (ECU), блок управления трансмиссией TCU-DCT4 |
| EF39 | 25A Стеклоочиститель |
| EF40 | 10A Резерв |
| EF41 | 20A Левое сиденье второго ряда |
| EF42 | 10A Компрессор кондиционера |
| EF43 | 7.5A Датчик аккумуляторной батареи |
| EF44 | 30A Питание BCM №2 (Body Control Module) |
| EF45 | 30A Панорамная крыша |
| EF46 | 25A Транспортировочный предохранитель |
| EF47 | 100A Блок предохранителей приборной панели (IP Fuse Box) |
| EF48 | 80A Электроусилитель рулевого управления (EPS) |
| EF49 | Резерв |
| EF50 | 60A Вентилятор охлаждения |
| EF51 | 50A Электрический PTC-нагреватель салона |
| EF52 | 50A Обогрев лобового стекла / PTC-нагреватель №2 |
| EF53 | 50A Обогрев лобового стекла / PTC-нагреватель №1 |
| EF54 | 60A Интегрированный электронный тормозной модуль ONE BOX (Brake-by-Wire) |
| EF55 | 125A Гибкий режим подачи топлива |
| SB01 | 60A Интегрированный электронный тормозной модуль ONE BOX |
| SB02 | 20A ACC (цепь питания аксессуаров) |
| SB03 | 30A Стартер |
| SB04 | 30A Резерв |
| SB05 | 30A Питание BCM №7 (Body Control Module) |
| SB06 | 30A Питание BCM №8 (Body Control Module) |
| SB07 | 40A Электронная система стабилизации (ESP) и электронный стояночный тормоз (EPB) |
| SB08 | 40A Электронная система стабилизации (ESP) и электронный стояночный тормоз (EPB) |
| SB09 | 40A Резерв |
| SB10 | 30A Блок управления трансмиссией TCU-7DCT380 / TCU-DCT4 |
| SB11 | 30A Резерв |
| ERLY01 | Vacuum Pump Relay — реле вакуумного насоса тормозной системы. |
| ERLY02 | Main Relay — главное реле системы управления двигателем. |
| ERLY03 | Headlamp Washer Relay — реле омывателя фар. |
| ERLY04 | ACC2 Relay — реле цепи аксессуаров ACC2. |
| ERLY05 | IGN1 Relay — реле цепи зажигания IGN1. |
| ERLY06 | Rear Blower Relay — реле заднего вентилятора климатической системы. |
| ERLY07 | Row 2 Blower Relay — реле вентилятора второго ряда сидений. |
| ERLY08 | Reserved (Spare) — резервное реле (не используется). |
| ERLY09 | EOP Relay — реле электрического масляного насоса (Electric Oil Pump). |
| ERLY10 | Start Stop 2 (ISS2) Relay — реле системы Start/Stop №2 (ISS2). |
| ERLY11 | A/C Clutch Relay — реле муфты компрессора кондиционера. |
| ERLY12 | Horn Relay — реле звукового сигнала. |
| ERLY13 | Fuel Pump Relay — реле топливного насоса. |
| ERLY14 | ACC Relay — реле цепи аксессуаров (ACC). |
| ERLY15 | START Relay — реле стартера. |
| ERLY16 | Start Stop 1 (ISS1) Relay — реле системы Start/Stop №1 (ISS1). |
| ERLY17 | Front Window Heater 2 (PTC2) Relay — реле второго нагревателя лобового стекла (PTC2). |
| ERLY18 | Front Window Heater 1 (PTC1) Relay — реле первого нагревателя лобового стекла (PTC1). |
Блок силовых предохранителей
Установлен на плюсовой клемме аккумуляторной батареи.
Схема
Расшифровка
- MF01 — 350A Генератор, стартер
- MF02 — 175A Central F/R Box (блок под капотом)
- MF03 — 150A IP F/R Box (блок в салоне)
- MF04 — 5A Сенсор батареи (датчик IBS)
Блок в салоне
В салоне автомобиля блок с предохранителями и реле находится в нижней части панели приборов за пластиковой защитной крышкой.
Что бы получить к нему доступ, надо снять уплотнитель дверной около панели. Далее убрать крышка с левого торца панели приборов. В отверстие под отвёртку подцепляем и снимаем крышку. Откручиваем 3 винта отвёрткой под крест. Потом с права тянем большую накладку под рулевой колонкой, а слева выводим из зацепов. Собираем в обратной последовательности. Не забываем отключить 2 разъёма ,один на динамик другой на кнопки.
Либо через защитную крышку, еcли она есть на панели.
Сам блок будет выглядеть примерно вот так.
Схема с обозначением
Схема
Описание
| RSB01 | Задняя дверь с электроприводом — 20A |
| RSB02 | Регулировка сиденья водителя — 30A |
| RSB03 | Модуль сидений 3-го ряда «A» — 30A |
| RSB04 | Резерв — 30A |
| RSB05 | Резерв — 30A |
| RSB06 | Резерв — 30A |
| RSB07 | Модуль сидений 3-го ряда — 30A |
| RSB08 | Модуль двери — 30A |
| RSB09 | Модуль двери — 30A |
| RSB10 | Устройство предварительного натяжения ремня безопасности — 30A |
| RSB11 | Резерв |
| RF01 | Регулировка положения переднего сиденья пассажира — 25A |
| RF02 | BCM POWER3 — 20A |
| RF03 | Резерв |
| RF04 | Правое сиденье 2-го ряда — 20A |
| RF05 | Резерв — 15A |
| RF06 | Резерв — 15A |
| RF07 | Резерв — 20A |
| RF08 | Модуль автоматического управления подвеской (ASU) — 20A |
| RF09 | Резерв — 15A |
| RF10 | BCM POWER6 — 25A |
| RF11 | Центральный шлюз / контроллер шлюза Ethernet — 7.5A |
| RF12 | Выключатель освещения, OBD и исполнительная панель, переключатель панели, консольный светильник, реле вентилятора — 7.5A |
| RF13 | Модуль беспроводной зарядки мобильного телефона — 15A |
| RF14 | TCU-DTCT380 / TCU-8AT — 20A |
| RF15 | Звуковой усилитель мощности — 25A |
| RF16 | Резерв — 15A |
| RF17 | Резерв — 15A |
| RF18 | Комбинированный светильник RL — 15A |
| RF19 | Обогрев переднего заднего стекла — 30A |
| RF20 | Задний стеклоочиститель — 15A |
| RF21 | Резерв — 25A |
| RF22 | Комбинированный светильник RR — 15A |
| RF23 | Резерв |
| RF24 | Резерв |
| RF25 | Резерв |
| RF26 | Головное аудиоустройство / BDM / Центральный шлюз / Контроллер шлюза Ethernet — 7.5A |
| RF27 | EPS-S — 7.5A |
| RF28 | Резерв — 10A |
| RF29 | Проекционный задний комбинированный фонарь, модуль комбинированного переключателя, модуль автоматического управления кондиционером, левый генератор отрицательных ионов, панель кондиционера 2-го ряда, TBOX-4G — 10A |
| RF30 | Резерв — 15A |
| RF31 | Задний USB-модуль для зарядки / USB-модуль для зарядки — 10A |
| RF32 | Модуль управления подушками безопасности — 10A |
| RF33 | Передний USB-модуль для зарядки / USB-модуль для зарядки — 10A |
| RF34 | CVBOX, модуль беспроводной зарядки телефона, головное устройство, BDM, реле ACC2 — 10A |
| RF35 | Резервное питание вспомогательной приборной консоли — 15A |
| RF36 | Резерв — 15A |
| RF37 | Головное аудиоустройство — 20A |
| RF38 | Модуль беспроводной зарядки телефона, модуль автоматического управления кондиционером, генератор ароматов, панель кондиционера 2-го ряда, дисплей приборной панели, аудиодисплей, проекционный дисплей, TBOX-4G/5G, Bluetooth-модуль, окружающая подсветка приборной панели, модуль комбинированного переключателя, переключатель света — 10A |
| RF39 | Датчик дождя и солнечного света, CVBOX, DVR, интеллектуальный контроллер домена, внутреннее и внешнее освещение — 10A |
| RF40 | Резерв — 10A |
| RF41 | Резерв — 10A |
| RF42 | Вентилятор — 40A |
| RF43 | Резерв — 15A |
| RF44 | Резерв — 15A |
| RF45 | Резерв — 15A |
| RF46 | Обогрев зеркала заднего вида / обратная связь с обогревателем заднего вида — 10A |
| RF47 | Насос омывателя лобового и заднего стекла — 15A |
| RRLY01 | Реле вентилятора отопителя (Blower Relay) |
| RRLY02 | Реле ACC2 (второй цепи аксессуаров) |
| RRLY03 | Реле обогрева заднего стекла (Rear Defroster Relay) |
| RRLY05 | Реле заднего стеклоочистителя (Rear Wiper Relay) |
| RRLY06 | Реле насоса стеклоомывателя (Washer Pump Relay) |
