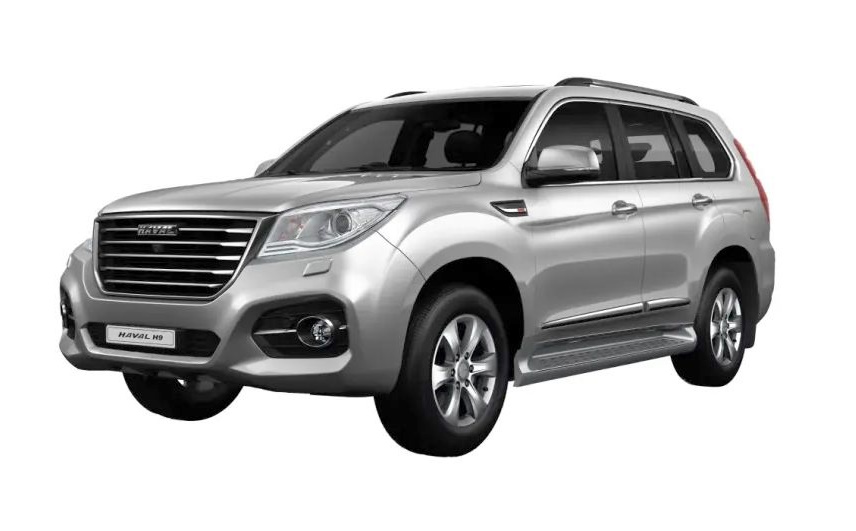

Кроссовер Haval H9 в первом поколении выпускался с 2014 по 2024 год. За это время модель получила несколько рестайлингов. В настоящее время в производстве находится 2 поколение Haval H9. В данной публикации вы сможете найти описание предохранителей и реле Хавал Х9 со семами блоков, местами их расположения и фото примерами исполнения. Отдельно выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле, а так же их количество в блоках может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне

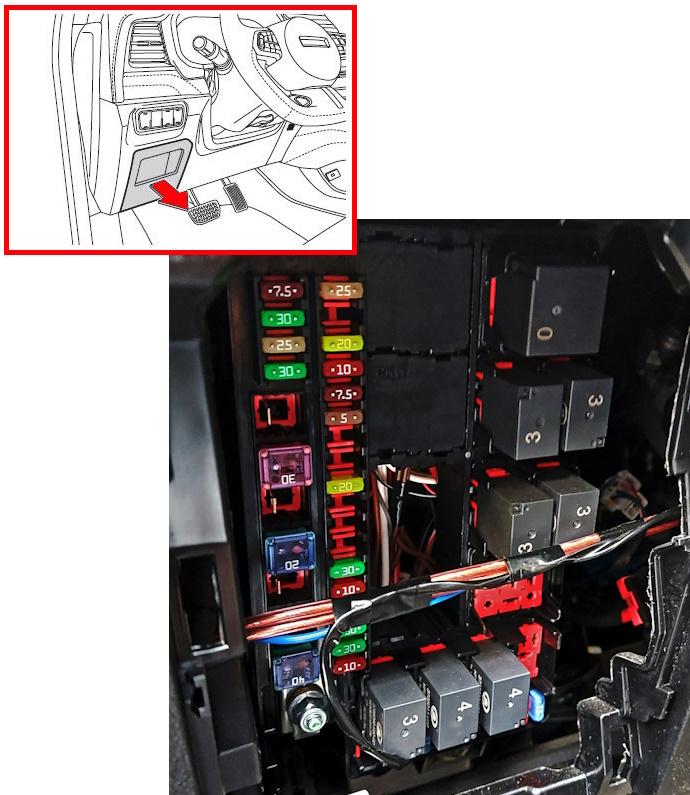

Он расположен за перчаточным ящиком, со стороны водителя. Для доступа, с усилием потяните за правую сторону в направлении стрелки.
Вариант 1

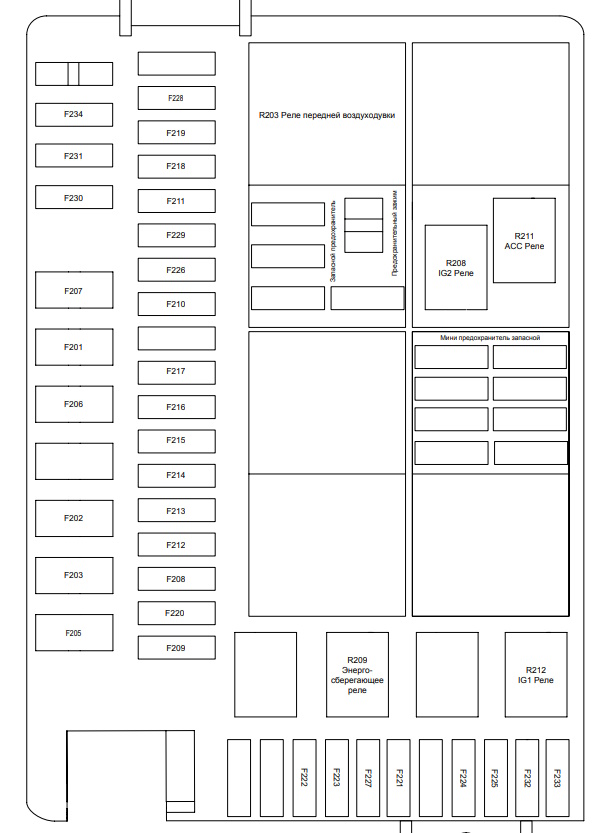

Схема
Описание
| F201 | 40A (F-Blower) – Вентилятор отопителя |
| F202 | 30A (EPB-L) – Электро стояночный тормоз, левый |
| F203 | 30A (P/WIN-LF) – Стеклоподъемник передний левый |
| F205 | 40A (TRANSPORT) – Транспортный режим / прицеп |
| F206 | 30A (EPB-R) – Электро стояночный тормоз, правый |
| F207 | 30A (P/WIN-RH) – Стеклоподъемник передний правый |
| F208 | 20A (IG1) – Зажигание 1 |
| F209 | 15A (Dome) – Плафон салона |
| F210 | 10A (IG2) – Зажигание 2 |
| F211 | 15A (ACC) – Аксессуары |
| F212 | 20A (BCM) – Блок управления кузовом, основной |
| F213 | 20A (BCM1) – Блок управления кузовом, цепь 1 |
| F214 | 20A (BCM3) – Блок управления кузовом, цепь 3 |
| F215 | 20A (BCM4) – Блок управления кузовом, цепь 4 |
| F216 | 20A (BCM5) – Блок управления кузовом, цепь 5 |
| F217 | 20A (BCM6) – Блок управления кузовом, цепь 6 |
| F218 | 15A (PEPS) – Система пассивного доступа и запуска |
| F219 | 20A (Люк) – Люк |
| F220 | 25A (E-SEAT-DR) – Электросиденье водителя + память |
| F221 | 10A (IG радар) – Зажигание для радара / датчиков |
| F222 | 10A (ECU-IG NO.1) – Блок управления, зажигание 1 |
| F223 | 10A (ECU-IG NO.2) – Блок управления, зажигание 2 |
| F224 | 20A (BCM2) – Блок управления кузовом, дополнительный |
| F225 | 15A (Radio 1) – Магнитола / аудио, цепь 1 |
| F226 | 10A (GW/OBD) – Шлюз / диагностический разъем OBD |
| F227 | 10A (ABM) – Модуль подушек безопасности |
| F228 | 25A (E-SEAT_PASS) – Электросиденье пассажира |
| F229 | 10A (Модуль дверей) – Блок управления дверями |
| F230 | 5A (RLS) – Датчик дождя и света |
| F231 | 10A (GAUGE) – Комбинация приборов |
| F232 | 10A (AC) – Кондиционер |
| F233 | 15A (Radio 2) – Магнитола / аудио, цепь 2 |
| F234 | 10A (Подсветка в салоне) – Внутреннее освещение салона |
| F235 | 15A (DVD) – DVD-проигрыватель |
Вариант 2

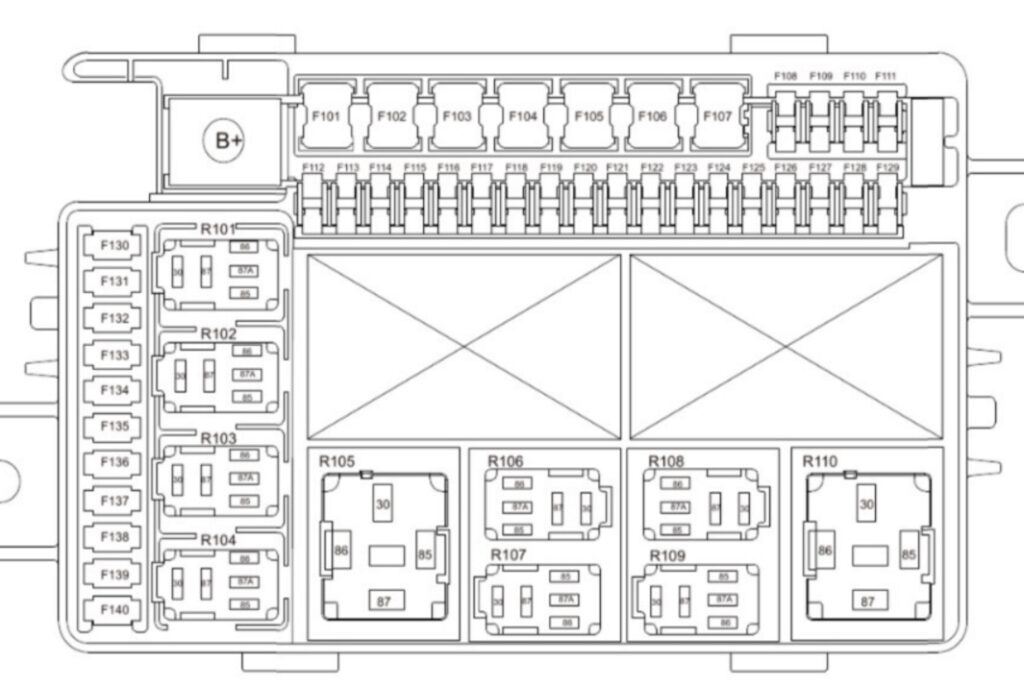

Схема
Обозначение
| F101 | (Reserved) – Резерв |
| F102 | 30A (Left window) – Стеклоподъемник левый |
| F103 | (Reserved) – Резерв |
| F104 | (Reserved) – Резерв |
| F105 | 20A (KBCM6) – Блок управления кузовом 6 |
| F106 | 40A (Front blower) – Вентилятор отопителя передний |
| F107 | 30A (Right window) – Стеклоподъемник правый |
| F108 | 5A (Rainfall and light sensor) – Датчик дождя и света |
| F109 | 10A (Combination instrument) – Комбинация приборов |
| F110 | (Reserved) – Резерв |
| F111 | 25A (DDCM) – Блок управления дверями водителя |
| F112 | 10A (Interior lamp) – Плафон салона / освещение |
| F113 | 25A (Left power seat) – Электросиденье левое (водитель) |
| F114 | 20A (IG1) – Зажигание 1 |
| F115 | 20A (KBCM7) – Блок управления кузовом 7 |
| F116 | 20A (KBCM1) – Блок управления кузовом 1 |
| F117 | 20A (KBCM3) – Блок управления кузовом 3 |
| F118 | 20A (KBCM4) – Блок управления кузовом 4 |
| F119 | 20A (KBCM5) – Блок управления кузовом 5 |
| F120 | 20A (KBCM2) – Блок управления кузовом 2 |
| F121 | 25A (PDCM) – Блок управления дверями пассажира |
| F122 | 10A (IG2) – Зажигание 2 |
| F123 | 10A (Tester Interface) – Диагностический разъем (интерфейс тестера) |
| F124 | 5A (Door switch) – Выключатель двери |
| F125 | 25A (ACC power supply) – Питание аксессуаров (ACC) |
| F126 | 10A (ESCL) – Электронный замок рулевой колонки |
| F127 | 25A (Sunroof) – Люк (солнечная крыша) |
| F128 | 25A (Right power seat) – Электросиденье правое (пассажир) |
| F129 | 20A (KBCM8) – Блок управления кузовом 8 |
| F130 | 10A (ABM) – Модуль подушек безопасности |
| F131 | 10A (Parking controller) – Парктроник / контроллер парковки |
| F132 | 10A (IG1-1) – Зажигание 1, цепь 1 |
| F133 | 10A (IG1-2) – Зажигание 1, цепь 2 |
| F134 | 5A (Air purifier) – Очиститель воздуха |
| F135 | 15A (Spare power supply(b)) – Запасной источник питания (b) |
| F136 | 15A (Steering wheel heating) – Подогрев рулевого колеса |
| F137 | 10A (Air conditioner) – Кондиционер |
| F138 | 15A (Amplifier 1/HUT) – Усилитель 1 / головное устройство |
| F139 | 5A (T-BOX) – Телематический блок |
| F140 | 15A (Amplifier 2) – Усилитель 2 |
| R101 | Reserved – Резерв |
| R102 | Power-saving relay – Реле энергосбережения |
| R103 | Reserved – Резерв |
| R104 | IG1 relay – Реле зажигания IG1 |
| R105 | Reserved – Резерв |
| R106 | Reserved – Резерв |
| R107 | Reserved – Резерв |
| R108 | IG2 relay – Реле зажигания IG2 |
| R109 | ACC relay – Реле аксессуаров |
| R110 | Front blower relay – Реле вентилятора отопителя |
Блок под капотом

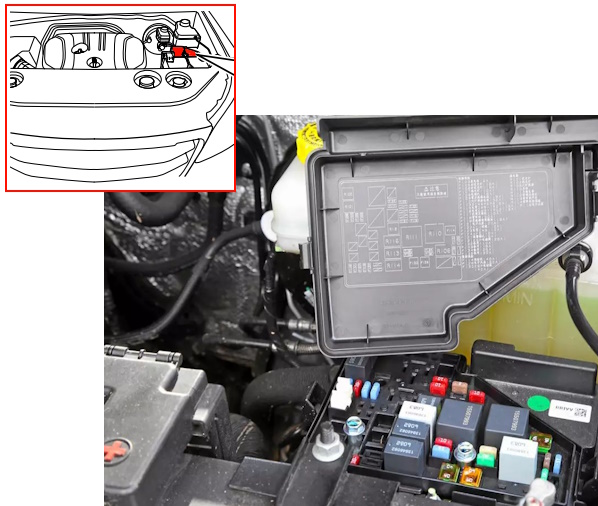

В моторном отсеке блок с предохранителями установлен с правой стороны, рядом с аккумуляторной батареей.

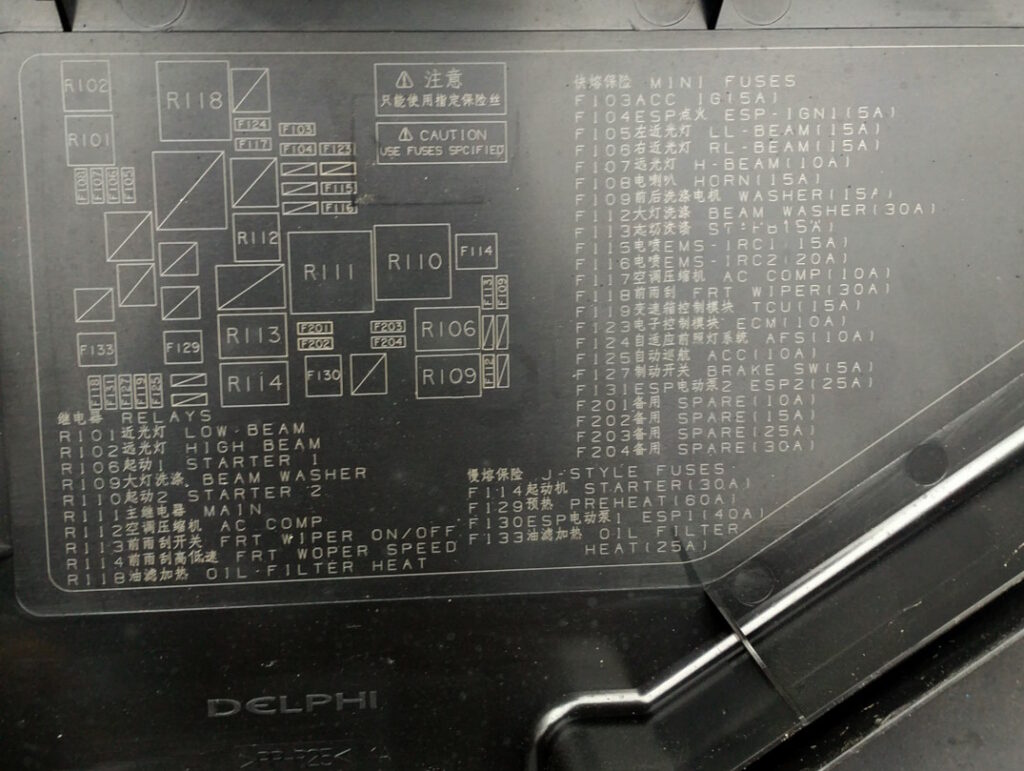

Сверяйте назначение элементов со своими схемами с обратной стороны крышки блоков.

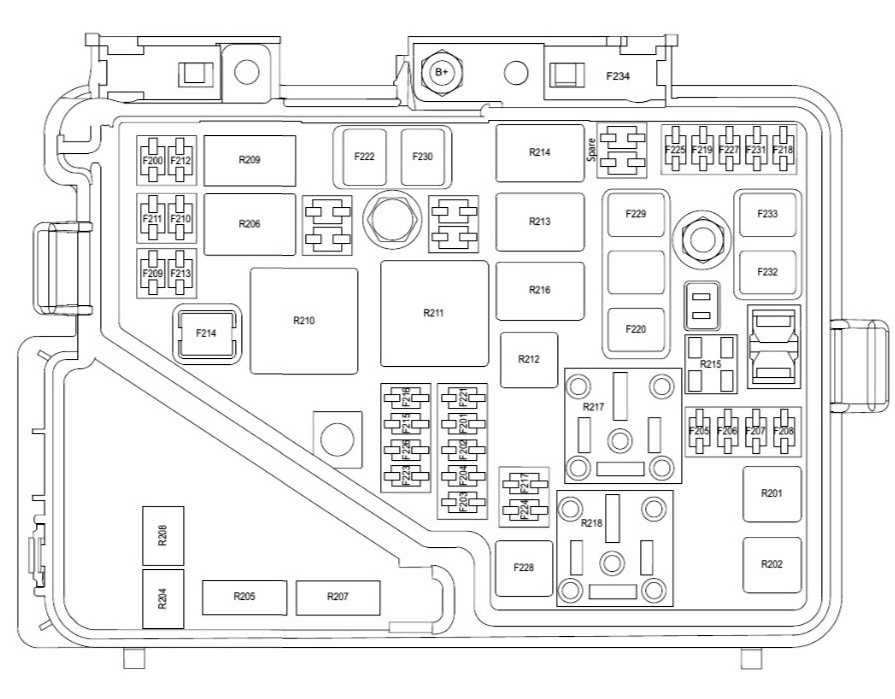

Схема
Назначение
| F200 | (Reserved) – Резерв |
| F201 | (Reserved) – Резерв |
| F202 | (Reserved) – Резерв |
| F203 | 5A (ACC) – Аксессуары |
| F204 | (Reserved) – Резерв |
| F205 | 10A (Left combination headlamp) – Левая комбинированная фара |
| F206 | 10A (Right combination headlamp) – Правая комбинированная фара |
| F207 | 10A (High beam lamp) – Дальний свет |
| F208 | 15A (Horn) – Звуковой сигнал |
| F209 | 15A (Washer motor) – Мотор омывателя фар / стекла |
| F210 | (Reserved) – Резерв |
| F211 | (Reserved) – Резерв |
| F212 | (Reserved) – Резерв |
| F213 | 5A (ST-FB) – Стартер (сигнальный) / Feedback |
| F214 | 30A (Starter) – Стартер (основной) |
| F215 | 15A (Main relay 1) – Главное реле 1 |
| F216 | 20A (Main relay 2) – Главное реле 2 |
| F217 | 10A (Compressor) – Компрессор кондиционера |
| F218 | 30A (Front wiper) – Стеклоочиститель передний |
| F219 | 15A (TCU) – Блок управления трансмиссией |
| F220 | (Reserved) – Резерв |
| F221 | (Reserved) – Резерв |
| F222 | 40A (ESP2) – Система стабилизации ESP, цепь 2 |
| F223 | 10A (ECM) – Блок управления двигателем |
| F224 | (Reserved) – Резерв |
| F225 | (Reserved) – Резерв |
| F226 | (Reserved) – Резерв |
| F227 | 5A (Brake switch) – Выключатель стоп-сигнала |
| F228 | (Reserved) – Резерв |
| F229 | (Reserved) – Резерв |
| F230 | 60A (ESP1) – Система стабилизации ESP, цепь 1 |
| F231 | (Reserved) – Резерв |
| F232 | (Reserved) – Резерв |
| F234 | 100A (ESP) – Электронная система стабилизации (ESP) |
| R201 | Low beam lamp relay – Реле ближнего света фар |
| R202 | High beam lamp relay – Реле дальнего света фар |
| R204 | Front washer relay – Реле омывателя переднего стекла |
| R205 | Rear washer relay – Реле омывателя заднего стекла |
| R206 | Starter relay 1 – Реле стартера 1 |
| R207 | Front axle control 4WD relay – Реле управления передним мостом (4WD) |
| R208 | Front axle control 2WD relay – Реле управления передним мостом (2WD) |
| R209 | Reserved – Резерв |
| R210 | Starter relay 2 – Реле стартера 2 |
| R211 | Main relay – Главное реле |
| R212 | Compressor relay – Реле компрессора кондиционера |
| R213 | Wiper switch relay – Реле переключателя стеклоочистителя |
| R214 | Wiper high-speed and low-speed relay – Реле высоких и низких скоростей стеклоочистителя |
| R215 | Reserved – Резерв |
| R216 | Reserved – Резерв |
| R217 | Reserved – Резерв |
| R218 | Reserved – Резерв |
На плюсовой клемме аккумуляторной батареи может крепится блок силовых предохранителей высокой мощности в виде плавких вставок.

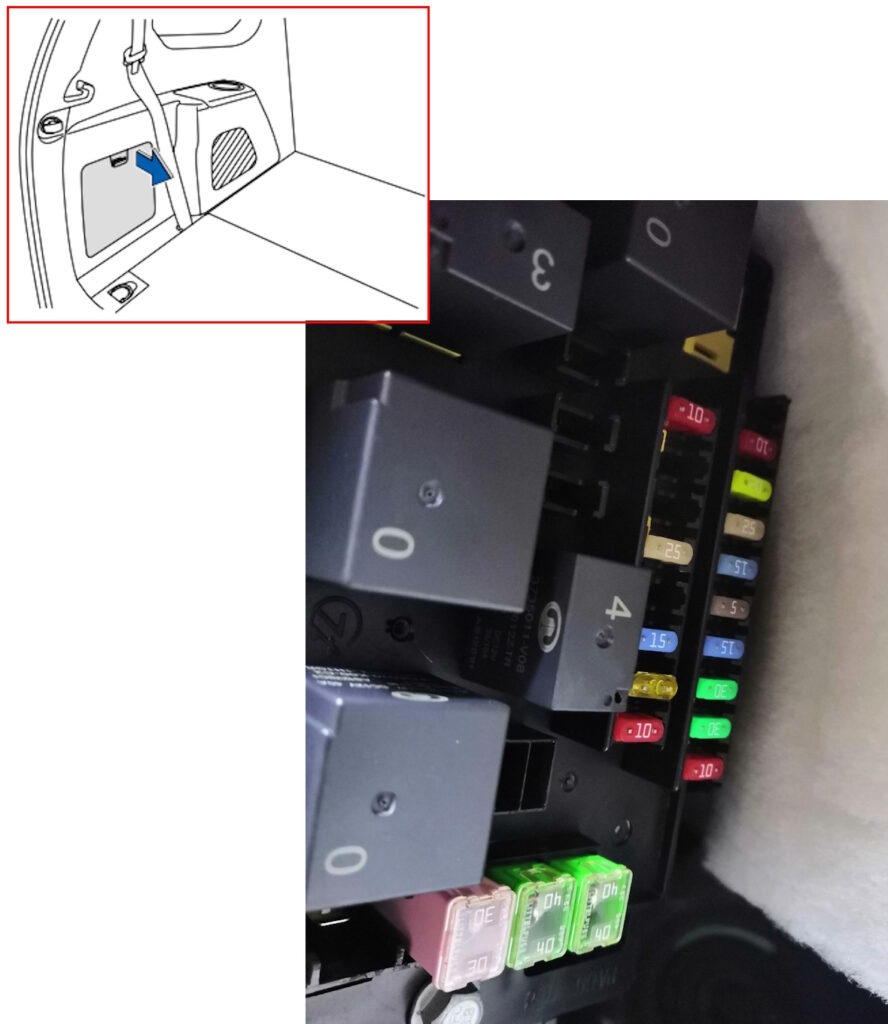

Блок в багажнике
В багажном отсеке блок предохранителей и реле расположен внутри левой либо правой стенки багажного отделения.

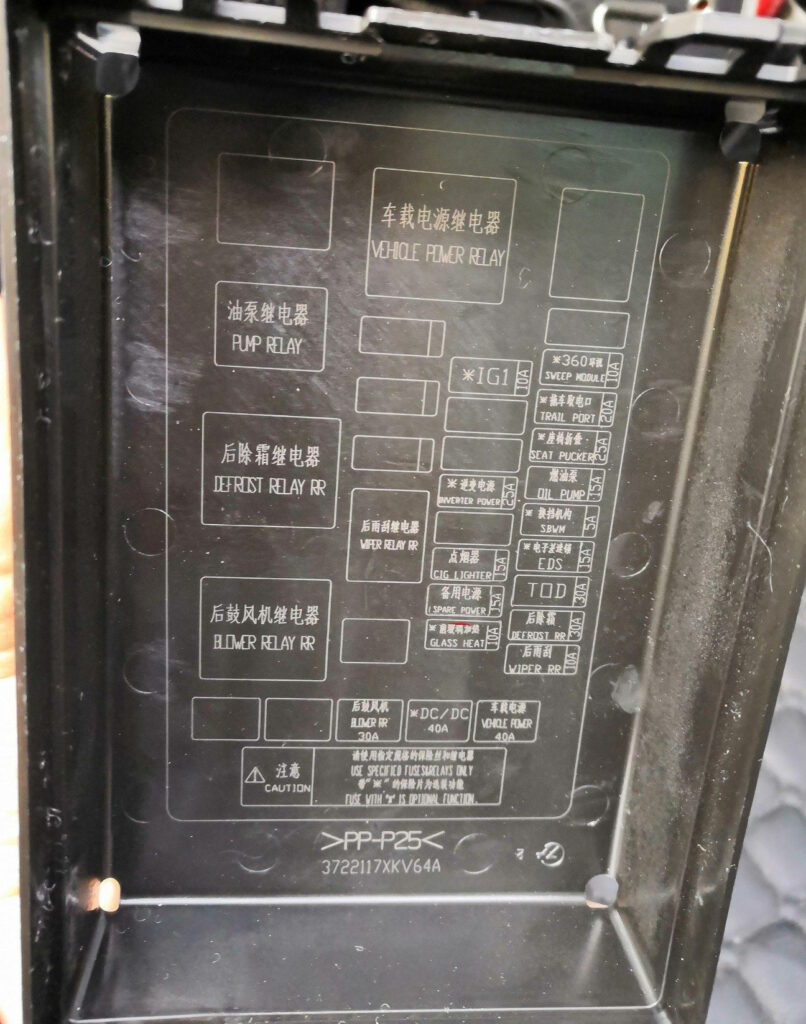

Схема с крышки

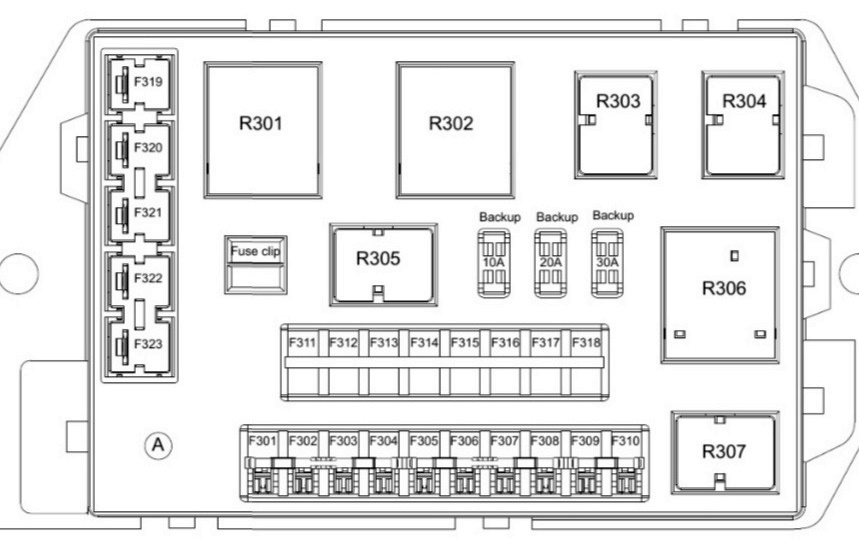

Схема
Расшифровка
| F301 | 30A Задний вентилятор |
| F302 | 40A Преобразователь постоянного тока |
| F306 | 40A Бортовой источник питания |
| F307 | 10A Очиститель заднего стекла |
| F308 | 30A (Обогреватель заднего стекла) – Обогреватель заднего стекла |
| F309 | 30A (TOD) – раздаточная коробка / полный привод |
| F310 | 10A Обогрев ветрового стекла |
| F311 | 15A Блок управления электронной блокировкой дифференциала |
| F312 | 25A Привод складывания сидений |
| F313 | 15A Электророзетка |
| F314 | 10A IG1 – Зажигание IG1 |
| F316 | 25A Инвертор, 220 В |
| F317 | 20A Разъем электрооборудования прицепа |
| F318 | 15A Масляный насос |
| F319 | 15A Прикуриватель |
| F320 | 10A Система кругового обзора |
| F321 | 5A Механизм переключения |
| R302 | Реле бортового источника питания |
| R303 | Реле заднего вентилятора |
| R304 | Реле очистителя заднего стекла |
| R307 | Реле обогрева заднего стекла |
| R308 | Реле топливного насоса |
Есть что добавить — пишите в комментарии.
