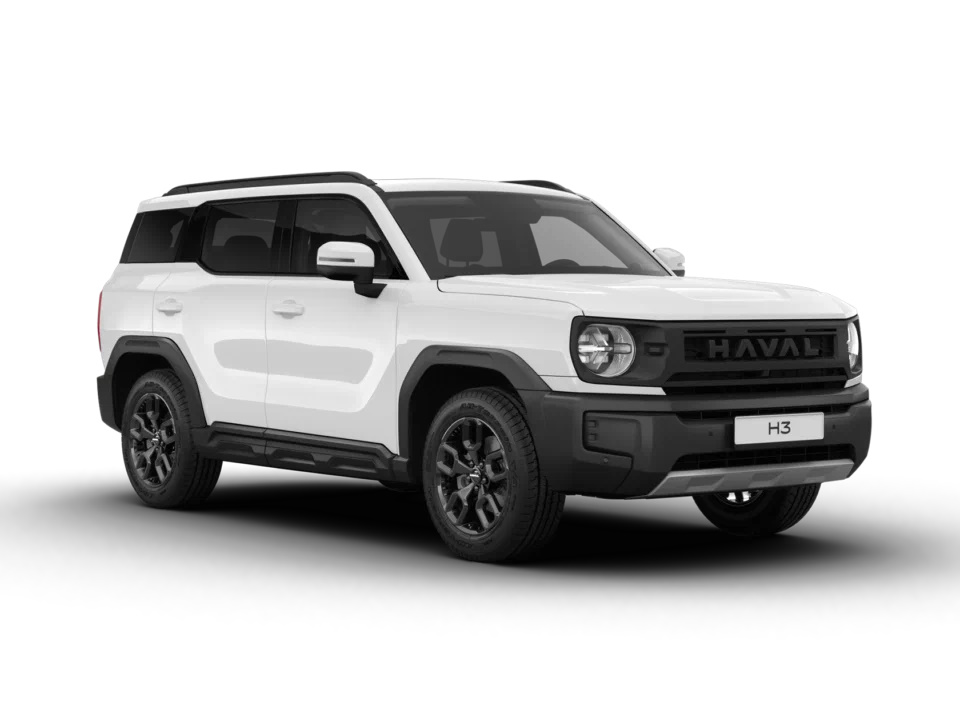

Haval H3 выпускался в 2023, 2024, 2025, 2026, 2027, 2028, 2029 году. Так же известен под названиями Haval Cool Dog и Haval Kugou. В нашей статье вы сможете найти полное описание предохранителей и реле Хавал H3 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле, а так же их количество в блоках может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне

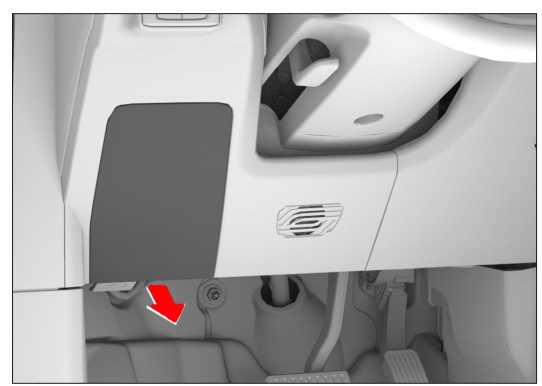

Внутри автомобиля Хавал H3 блок с предохранителями находится в нижней части панели приборов, со стороны водителя. Для доступа надо убрать печаточный ящик.
Фото — пример

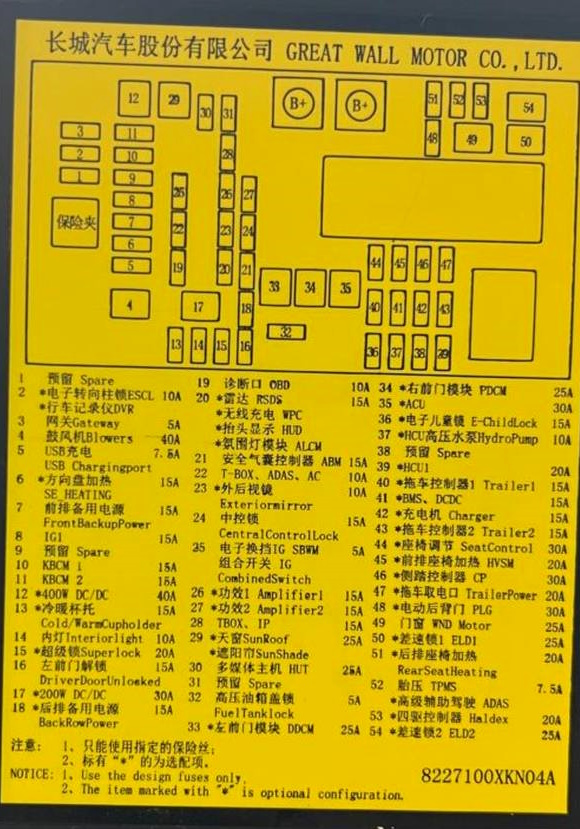

Сверяйте назначение со своими схемами на обратной стороне защитной крышки.
Схема
Обозначение
| F101 | Резерв |
| F102 | 10A Электронный переключатель скоростей, автомобильный видеорегистратор, Датчик дождя и света / Модуль Bluetooth |
| F103 | 5A Шлюз, комбинированный переключатель, Комбинированный переключатель / Ароматизатор салона |
| F104 | 40A Вентилятор |
| F105 | 7,5A Разъем USB с функцией зарядки |
| F106 | 15A Обогрев рулевого колеса |
| F107 | 15A Резервный источник электропитания в зоне переднего ряда сидений (прикуриватель) |
| F108 | 15A Электропитание блока управления оборудованием передней части салона IG1 |
| F109 | Резерв |
| F110 | 15A Блок КВСМ-1 |
| F111 | 15A Блок КВСМ-2 |
| F112 | 40A Преобразователь постоянного тока (400 Вт) / Комбинация приборов / Мультимедиа / Дисплей |
| F113 | 15А Подстаканник для охлаждения и нагрева 7.5A Система помощи при перестроении (мониторинг слепых зон) |
| F114 | 10A Лампы внутреннего освещения |
| F115 | 20А Центральный замок |
| F116 | Резерв |
| F117 | 30A Преобразователь постоянного тока (200 Вт) |
| F118 | 15A Розетка в зоне заднего ряда сидений |
| F119 | 10A Диагностический разъем |
| F120 | 15A Беспроводная зарядка, модуль атмосферной подсветки, радар обнаружения слепых зон |
| F121 | 15A Контроллер подушек безопасности |
| F122 | 10A Блок Т-ВОХ, переключатель центрального управления, умное внутреннее зеркало заднего вида |
| F123 | 10A Наружное зеркало заднего вида |
| F124 | 15A Центральный замок |
| F125 | 5A Электронный переключатель скоростей, блок предохранителей багажника, задний радар |
| F126 | 15А Усилитель мощности 1 |
| F127 | 15А Усилитель мощности 2 |
| F128 | 15А Блок T-BOX, комбинированная приборная панель |
| F129 | 25А Люк, жалюзи крыши |
| F130 | 25А Головное мультимедийное устройство |
| F131 | 15A Экран дисплея |
| F132 | 5А Замок крышки топливного бака высокого давления |
| F133 | 25A Модуль левой передней двери, стеклоподъемник левой передней двери |
| F134 | 25A Модуль правой передней двери, стеклоподъемник правой передней двери |
| F135 | 30А ACU, Контроллер задней двери (багажника) |
| F136 | 15A Электронный замок от детей |
| F137 | 10A Водяной насос без давления HCU |
| F138 | 10A Кондиционер |
| F139 | Резерв |
| F140 | 15A Блок управления прицепом 1 / Контроллер задней двери (багажника) |
| F141 | Резерв |
| F142 | 15A Зарядное устройство |
| F143 | 15A Блок управления прицепом 2 |
| F144 | 30A Регулировка положения сиденья |
| F145 | 20A Подогрев передних сидений |
| F146 | 30A Контроллер педали |
| F147 | 20A Контроллер системы интеллектуального вождения L2 |
| F148 | 30A Контроллер системы полного привода / Электрическая задняя дверь |
| F149 | 25A Двери и окна |
| F150 | 25A Дифференциальная блокировка |
| F151 | 20A Обогрев задних сидений |
| F152 | 7,5A Давление в шинах, система автоматической парковки |
| F153 | 20A Контроллер полного привода |
| F154 | 25A Блокировка дифференциала / Замок |
За работу прикуривателей отвечают предохранители под номерами 118 и 120.
Блок под капотом
В моторном отсеке, под капотом с левой стороны около аккумулятора, расположен основной блок с предохранителями и реле.

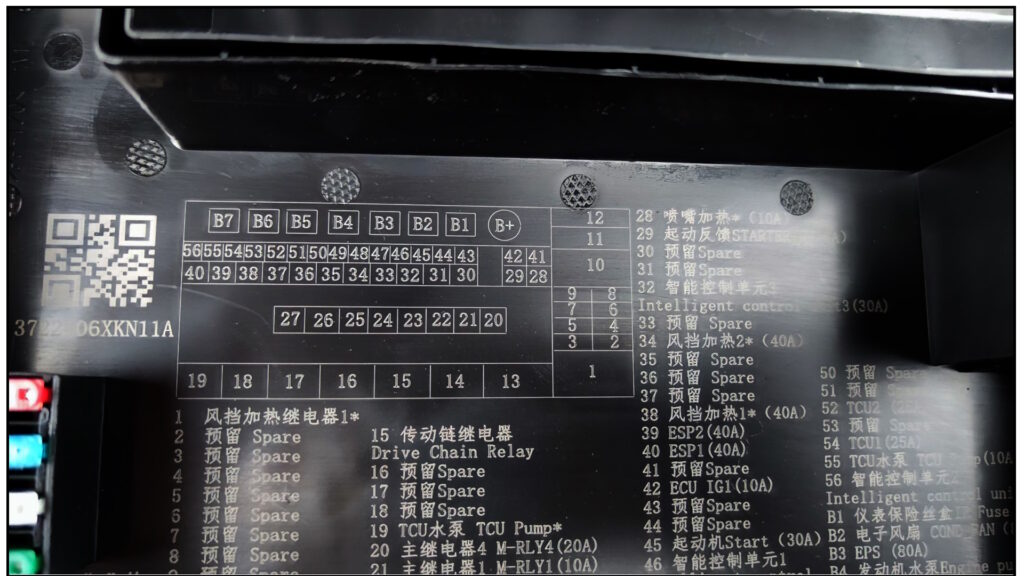

Пример схемы с крышки блока
Фотография
Схема
Назначение
| B1 | 125A Блок предохранителей приборной панели |
| B2 | 100A Вентилятор |
| ВЗ | 100A Система EPS |
| В4 | 60А Водяной насос двигателя |
| В7 | 350А Встроенный стартер и генератор |
| F1 | 15A Главное реле 2 |
| F2 | 15A Главное реле 3 |
| F3 | 15/20A Звуковой сигнал |
| F4 | 20A Очиститель ветрового стекла |
| F5 | 15A Омыватель стекол |
| F6 | 15A Компрессор / насос отопителя |
| F7 | 10A Главное реле 1 |
| F8 | 20A Главное реле 4 |
| F201 | 25A Интеллектуальный блок управления |
| F202 | 30A Электропривод стеклоочистителей ветрового стекла |
| F203 | 15A Блок управления АКПП |
| F204 | Резерв |
| F205 | 25A Питание инвертора |
| F206 | 30A Розетка 1 питания прицепа |
| F207 | 30A Розетка 2 питания прицепа |
| F208 | 25A Интеллектуальный блок управления 4 |
| F209 | Резерв |
| F210 | 15A Постоянное напряжение, блок ЕСМ |
| F211 | 30A Интеллектуальный блок управления 1 |
| F212 | 30A Стартер |
| F213 | Резерв |
| F214 | 15A Муфта сцепления переднего моста |
| F215 | 40A ESP1 |
| F216 | 40А ESP2 |
| F217 | Резерв |
| F218 | 30A Источник питания 12 В на крыше автомобиля |
| F219 | 20А Электронный вакуумный насос |
| F220 | Резерв |
| F221 | Резерв |
| F222 | Резерв |
| F223 | 30A Интеллектуальный блок управления 3 |
| F224 | Резерв |
| F225 | Резерв |
| F226 | 10A IG1 ЭБУ |
| F227 | Резерв |
| F228 | 5A Обратная связь при запуске |
| F229 | Резерв |
| F230 | Резерв |
| F231 | Резерв |
| F232 | Резерв |
| F233 | Резерв |
| F234 | Резерв |
| F235 | Резерв |
| F236 | Резерв |
| F237 | Резерв |
| F401 | 10A Обогрев передних форсунок |
| F402 | Резерв |
| F403 | Резерв |
| F404 | Резерв |
| F405 | Резерв |
| F406 | Резерв |
| R201 | Резерв |
| R202 | Резерв |
| R203 | Резерв |
| R204 | Резерв |
| R205 | Реле трансмиссионной цепи |
| R206 | Силовое реле прицепа / Электронное реле вакуумного насоса |
| R207 | Пусковое реле |
| R208 | Силовое реле инвертора / Реле высокой скорости вентилятора |
| R209 | Реле источника питания 12 В, потолок / Реле низкой скорости вентилятора |
| R210 | Реле отключения полного привода / Реле левого нагревателя лобового стекла |
| R211 | Реле подключения полного привода / Реле правого нагревателя лобового стекла |

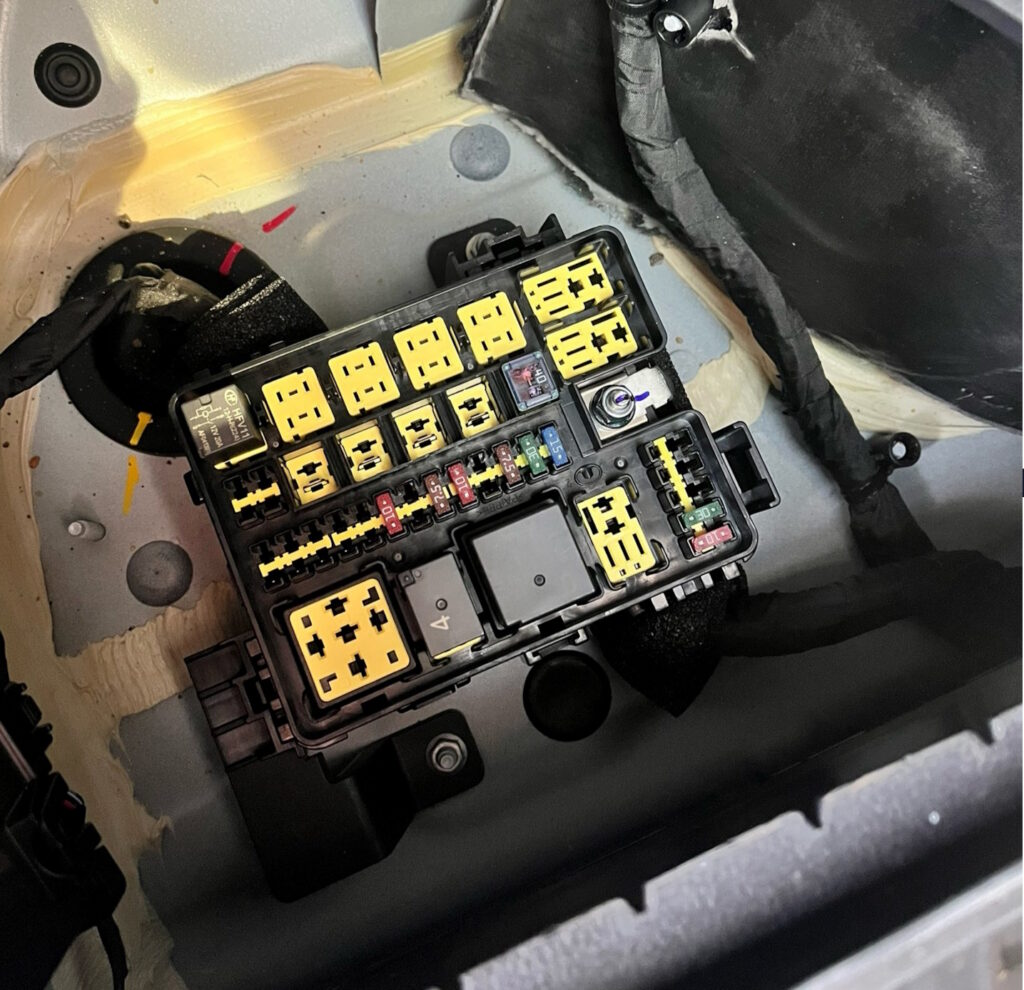

Блок в багажнике
Данный блок с предохранителями установлен в багажном отсеке с левой стороны.

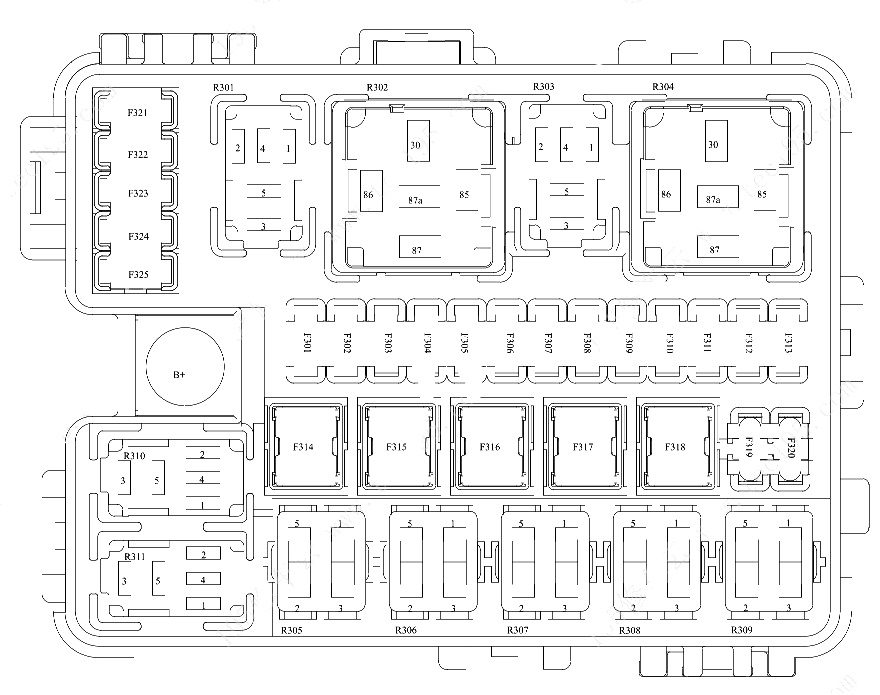

Схема
Описание
| F301 | 15A Масляный насос |
| F302 | 30A Контроллер двери багажного отделения |
| F303 | 7,5A Задний комбинированный фонарь |
| F304 | Резерв |
| F305 | 10A Контроллер двери багажного отделения |
| F306 | 7,5A Задний комбинированный фонарь |
| F307 | 10A Разблокировка двери багажного отделения |
| F308 | 10A Очиститель заднего стекла |
| F309 | Резерв |
| F310 | Резерв |
| F311 | Резерв |
| F312 | Резерв |
| F313 | 5A Датчик движения ноги |
| F314 | 40A Обогрев заднего стекла |
| F315 | Резерв |
| F316 | Резерв |
| F317 | Резерв |
| F318 | Резерв |
| F319 | Резерв |
| F320 | Резерв |
| F321 | 10A Обогрев зеркал заднего вида |
| F322 | 30A Обогрев заднего стекла |
| F323 | Резерв |
| F324 | Резерв |
| F325 | Резерв |
| R301 | Резерв |
| R302 | Реле обогрева заднего стекла |
| R303 | Реле очистителя заднего стекла |
| R304 | Резерв |
| R305 | Резерв |
| R306 | Резерв |
| R307 | Резерв |
| R308 | Резерв |
| R309 | Реле топливного насоса |
| R310 | Резерв |
| R311 | Реле разблокировки замка двери багажного отделения |
Есть что добавить — мы будем рады вашим комментариям.
