Chery Tiggo 7 Pro представляет 2 поколение Chery Tiggo 7 которое выпускалось в 2020, 2021, 2022, 2023, 2024, 2025, 2026 году. Улучшенная версия модели называется Tiggo 7 Plus. В нашем материале вы сможете найти описание предохранителей и реле Чери Тигго 7 со схемами блоков, местами их расположения и фото примерами исполнения. Отметим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличаться от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Блок в салоне
В салоне автомобиля блок с предохранителями и реле находится в нижней части панели приборов за пластиковой защитной крышкой.

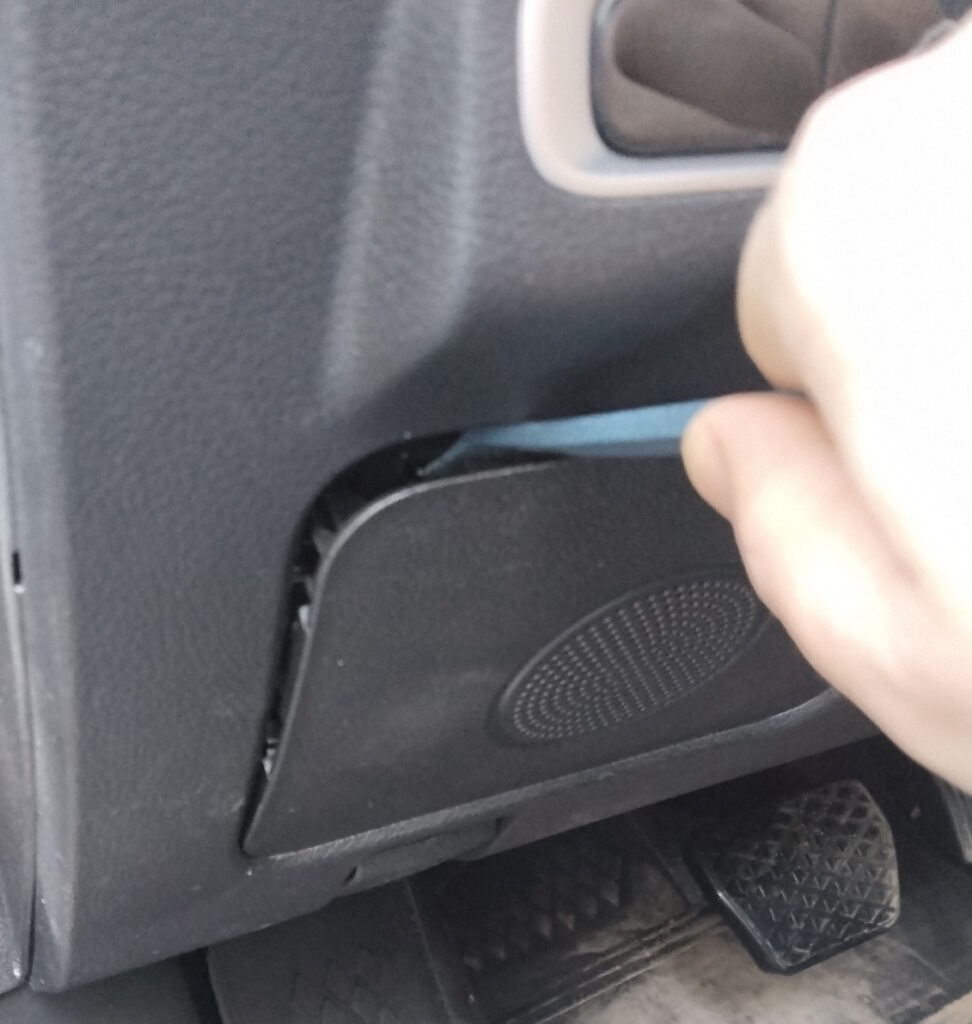

Что бы получить к нему доступ, надо снять уплотнитель дверной около панели. Далее убрать крышка с левого торца панели приборов. В отверстие под отвёртку подцепляем и снимаем крышку. Откручиваем 3 винта отвёрткой под крест. Потом с права тянем большую накладку под рулевой колонкой, а слева выводим из зацепов. Собираем в обратной последовательности. Не забываем отключить 2 разъёма ,один на динамик другой на кнопки.
Сам блок будет выглядеть примерно вот так.
Схема
Описание
RF01 | 10A Блок комфорта, блок управление панелью / комбинацией приборов, Иммобилайзер (BCM & ICM & IMMO) |
RF02 | Резерв |
RF03 | 10A Датчик угла поворота рулевого колеса, EPS (EPS & SAM) |
RF04 | 10A Пусто либо в некоторых комплектациях -Система кругового обзора на 360 градусов, система контроля слепых зон, мультимедийная система, Радар системы предупреждения о приближении к движущимся впереди автомобилям (AVM & BSD & MPC & MRR) |
RF05 | 10A Подушки безопасности, блок управления системой (AIR BAG) |
RF06 | Резерв |
RF07 | 10A Панель управления кондиционером, панель управления головным устройством, питание переключателя регулировки фар, переключателя управления ESP (SEE NOTE) |
RF08 | Резерв |
RF09 | 10A Магнитола, блок управления головным устройством, панель управления кондиционером и печкой (RADIO & AC & T-BOX) |
RF10 | Блок управления передней панели, датчик дождя (ICM& Rain Sensor) |
RF11 | Резерв |
RF12 | Резерв |
RF13 | Резерв |
RF14 | Резерв |
RF15 | 7,5A Люк, Регулятор громкости, Подсветка клавиш, Модуль монитора, Катушка реле обогрева (DIAGNOSIS & VTM & KEYIN & EPB SW) |
RF16 | 10A Блок зарядки ЮСБ, usb порт (USB POWER) |
RF17 | Резерв |
RF18 | 10A Обогрев боковых зеркал заднего вида с электроприводом (левое и правое), Обратная связь работы системы обогрева / подогрева заднего стекла (MIRROR HEATER) |
RF19 | 10A Система доступа и запуска двигателя без ключа PEPS, система полного привода, блок управления двигателем ECU и система старт-стоп DC-DC (ISS) (PEPS&DC(ISS)) |
RF20 | 30A Регулировка сиденья, электропривод (SEAT ADJ) |
RF21 | 10A Цепь AM2 при пуске двигателя (на авто без системы бесключевого доступа PEPS) (IGN SW2) |
RF22 | 20A Пусто либо зажигание положение 1 (IGN SW1) |
RF23 | Резерв |
RF24 | 30A Обогрев заднего стекла, реле 03 (DEFROST) |
RF25 | Резерв |
RF26 | 10A Блок упр. головным устр., э/привод регулировки зеркала, блок BCM, (RADIO & BCM & MIRROR ADJ) |
RF27 | 15A Прикуриватель (CIGAR LIGHT) |
RF28 | 15A Огни заднего хода (Reverse Lamp) |
Реле | |
RRLY 01 | Резерв |
RRLY 02 | Фонарь заднего хода для ISS (Reverse Lamp for ISS) |
RRLY 03 | Реле обогрева заднего стекла (DEFROST) |
За прикуриватель отвечает предохранитель 27 на 15А.
Блок под капотом
Под капотом главный блок с предохранителями и реле расположен с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.
Фото пример
Сверяйте назначение элементов со своими схемами на крышке блоков.
Пример схемы с крышки блока
Схема
Обозначение
EF01 | 20A Обогрев / подогрев сидений (SEAT HEAT) |
EF02 | 15A Электронный замок рулевой колонки (ESCL) |
EF03 | 10A Дальний свет – левая фара, питание (L HIGH BEAM) |
EF04 | 10A Дальний свет – правая фара, питание (R HIGH BEAM) |
EF05 | 15A Питание зажигания IGN1 (IGN POWER) |
EF06 | 7,5A Система динамической стабилизации и тормозная система АБС (ESP/ABS) |
EF07 | 7,5A ЭБУ, блок управления трансмиссией, выключатель стоп-сигналов и конц. выкл. передачи заднего хода (ECU & TCU & Brake SW) |
EF08 | 10A Выключатель, работающий от давления в трубке компрессора кондиционера и блок управления системой помощи при парковке (AC SW & Radar) |
EF09 | 7,5A Обмотка возбуждения генератора (ALT EXC) |
EF10 | 25A Блок комфорта BCM – питание 5 (BCM POWER5) |
EF11 | 25A Блок комфорта BCM – питание 6 (BCM POWER6) |
EF12 | 20A На Реле 16 – реле вакуумного насоса (VACUUM PUMP) |
EF13 | 15A Нагрев датчиков кислорода, переднего и заднего (O2 SNSR) |
EF14 | 15A Катушка зажигания (IGN COIL) |
EF15 | 15A Предохранитель блока памяти (Memory Fuse) |
EF16 | 25A Блок комфорта BCM – питание 4 (Power4) |
EF17 | 30A Люк в крыше (SUNROOF) |
EF18 | 25A BCM – питание 5 (Power5) |
EF19 | 10A На реле 10 – реле управления коробкой передач, блок TCU (TCU) |
EF20 | 15A Противотуманные фары (птф), реле 17 (FOG Lamp) |
EF21 | 20A Блок комфорта BCM – питание 3 (Power3) |
EF22 | 10A На Реле 11- звукового сигнала, Реле 04 – ближнего света, Реле 02 – дальнего света, Реле 05 – система управления двигателем EMS (COIL) |
EF23 | 25A блок комфорта BCM – питание 6 (Power6) |
EF24 | 10A Стоп-сигналы |
EF25 | 15A Сигнал (гудок, клаксон) (HORN) |
EF26 | 7,5/10A Блок управления двигателем ECU и блок управления трансмиссией TCU (ECU/TCU) |
EF27 | Очистель стела (Wiper) |
EF28 | 10A Фонари заднего хода, реле 07 (REVERSE) |
EF29 | 30A Дворники и Омыватель (на реле 08 -низкой скорости стеклоочистителя и реле 09 – высокой скорости стеклоочистителя) (WIPER) |
EF30 | 10A Муфта компрессора кондиционера, реле 12 (AC Clutch) |
EF31 | 15A Бензонасос (топливный насос) (FUEL PUMP) |
EF32 | Резервное место под предохранитель |
EF33 | 15A Ближний свет – левая фара (L LOW BEAM) |
EF34 | 15A Ближний свет – правая фара (R LOW BEAM) |
EF35 | 15A Электрический термостат, система управления клапанами VVT, клапан системы EGR, клапан адсорбера паров топлива (VALVE) |
EF36 | 10A Адаптивная система управления коробкой передач (некоторые модели) (AGS) |
EF37 | 7,5/10A ЭБУ – электронный блок управления двигателем (ECU) |
EF38 | 15A Форсунки цилиндра 1, 2, 3, 4 (INJECTOR) |
EF39 | Пусто |
EF40 | 7,5A Вентилятор печкии кондиционера, реле 15 (BLOWER RLY Coil) |
SB01 | 25/40A Система динамической стабилизации и тормозная система АБС (ESP/ABS) |
SB02 | 30A Блок комфорта BCM – питание 2 (BCM Power2) |
SB03 | 30A Роботизированная коробка передач (DCT) |
SB04 | 30A Блок комфорта BCM – питание 1 (BCM Power1) |
SB05 | 50A Подогрев лобового / ветрового стекла (Windshield Heat2) |
SB06 | 30A Вентилятор печки, отопитель салона и кондиционер, на реле 15 (ВLOWER) |
SB07 | 30A Стартер (START) |
SB08 | 40A Система динамической стабилизации и тормозная система АБС (ESP/ABS) |
SB09 | 30A Аксессуары (ACC) |
Реле | |
ERLY 01 | Аксессуары (ACC) |
ERLY 02 | Реле дальнего света фар (HIGH BEAM) |
ERLY 03 | Зажигание (IGN) |
ERLY 04 | Реле ближнего света фар (LOW BEAM) |
ERLY 05 | Cистема управления двигателем (EMS) |
ERLY 06 | Вакуумный насос (VACUUM PUMP) |
ERLY 07 | Фонари заднего хода (REVERSE LAMP) |
ERLY 08 | Низкая скорость дворников (стеклоочистителя) (WIPER LOW) |
ERLY 09 | Высокая скорости дворников (стеклоочистителя) (WIPER HIGH) |
ERLY 10 | Реле блока управления коробкой передач (TCU) |
ERLY 11 | Сигнал (гудок, клаксон) (HORN) |
ERLY 12 | Электромагнитная муфта компрессора кондиционера (AC Clutch) |
ERLY 13 | Реле Бензонасоса (топливного насоса) (FUEL PUMP) |
ERLY 14 | Высокая скорость вентилятора радиатора (системы охлаждения двигателя) (FAN HIGH) |
ERLY 15 | Вентилятор печки / отопителя (BLOWER) |
ERLY 16 | Стартер (START) |
ERLY 17 | Противотуманные фары (птф) (FOG Lamp) |
ERLY 18 | Низкая скорость вентилятора радиатора (системы охлаждения двигателя) (FAN LOW) |
Отдельно в нижней части блока установлен блок силовых предохранителей высокой мощности.
Схема
Расшифровка
- 150А – Генератор
- 40А – Низкая скорость вентилятора радиатора (системы охлаждения двигателя)
- 50А – Высокая скорость вентилятора радиатора (системы охлаждения двигателя)
- 80А – Электрический усилитель руля ЭУР (EPS)
- 60А – Блок предохранителей в салоне
