Chery Arrizo 8 выпускался в 2022, 2023, 2024, 2025, 2026 и по настоящее время. За это время модель получила обновление. В данном материале вы сможете найти описание предохранителей и реле Чери Аризо 8 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле, а так же их количество может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок под капотом

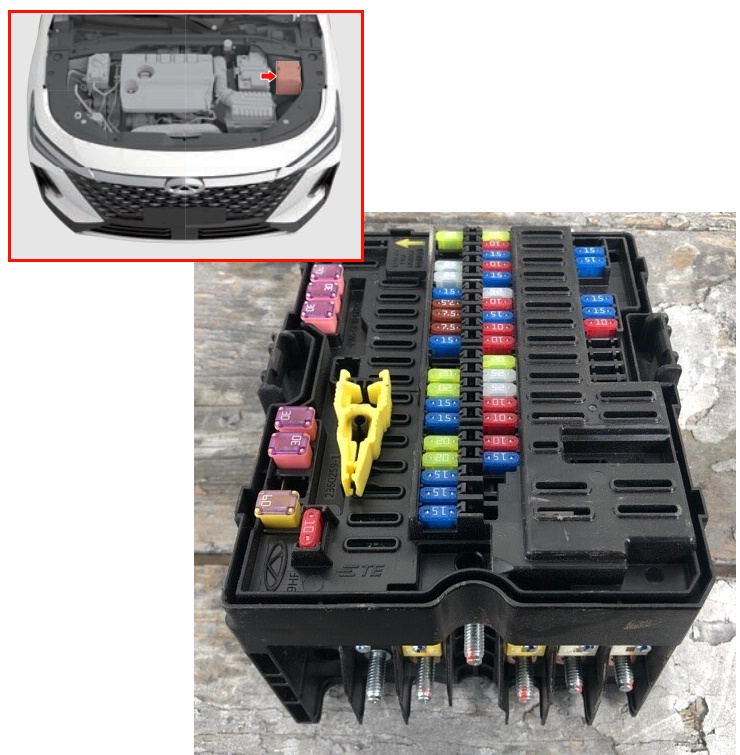

Под капотом автомобиля, в моторном отсеке с левой стороны, находится основой блок с предохранителями. Для доступа надо поднять защитную крышку.

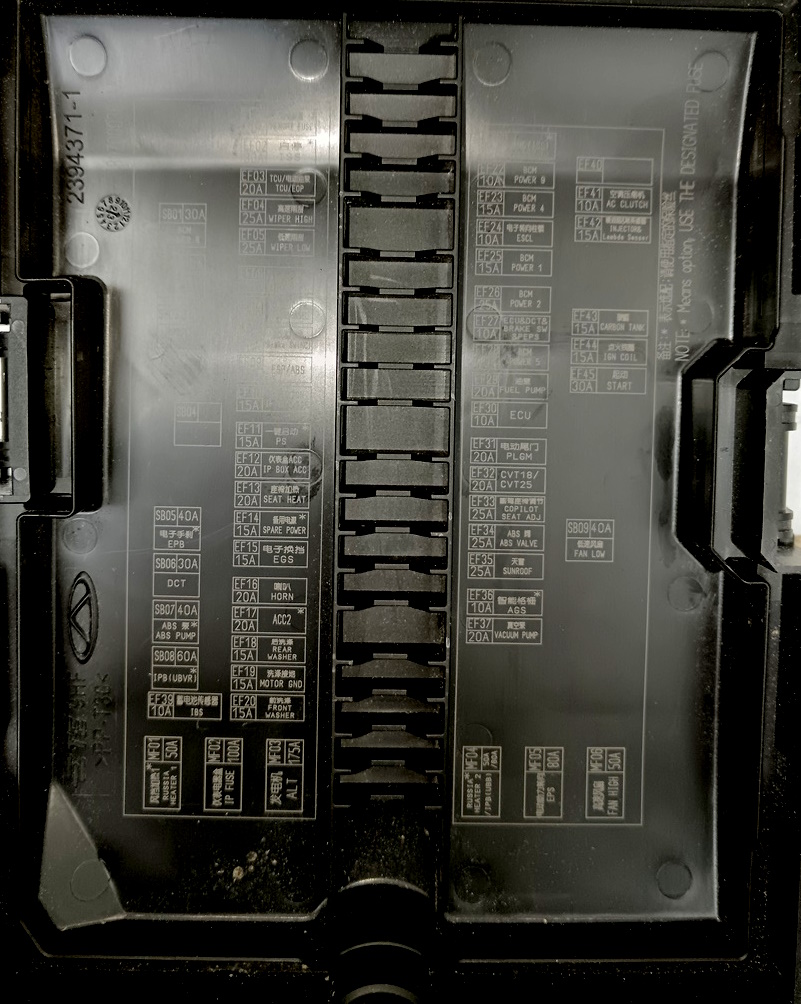

Сверяйте назначение элементов со своими схемами на обратной стороне защитной крышке.

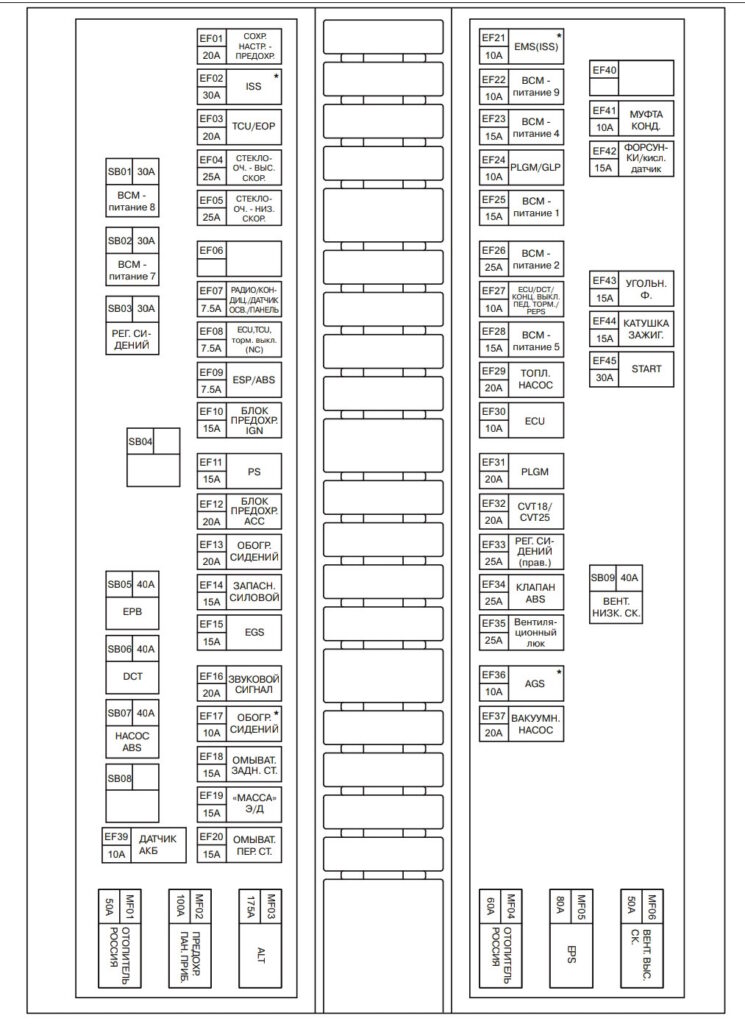

Схема
Описание
| EF01 | 20A — Сохранение настроек предохранителей. Питание цепи сохранения конфигурации и памяти электрических систем автомобиля. |
| EF02 | 30A — ISS (Idle Stop & Start). Питание системы автоматического запуска и остановки двигателя. |
| EF03 | 20A — TCU / EOP. Питание блока управления трансмиссией и электрического масляного насоса коробки передач. |
| EF04 | 25A — Стеклоочиститель высокой скорости. Питание режима высокой скорости электродвигателя передних стеклоочистителей. |
| EF05 | 25A — Стеклоочиститель низкой скорости. Питание режима низкой скорости электродвигателя передних стеклоочистителей. |
| EF06 | Не используется. |
| EF07 | 7,5A — Радио, кондиционер, датчик освещенности и панель управления. Питание мультимедийной системы, климатической установки, датчика освещенности и панели управления. |
| EF08 | 7,5A — ECU, TCU и выключатель педали тормоза. Питание электронного блока управления двигателем, блока управления трансмиссией и выключателя педали тормоза. |
| EF09 | 7,5A — ESP / ABS. Питание блока электронной системы стабилизации и антиблокировочной тормозной системы. |
| EF10 | 15A — Блок предохранителей IGN. Питание цепей, активных при включенном зажигании. |
| EF11 | 15A — PS (Power Steering). Питание системы усилителя рулевого управления. |
| EF12 | 20A — Блок предохранителей ACC. Питание цепей режима аксессуаров (ACC). |
| EF13 | 20A — Обогрев сидений. Питание нагревательных элементов сидений. |
| EF14 | 15A — Запасной силовой предохранитель. Резервная силовая цепь для дополнительного оборудования. |
| EF15 | 15A — EGS. Питание электронного селектора коробки передач. |
| EF16 | 20A — Звуковой сигнал. Питание электрического звукового сигнала. |
| EF17 | 10A — Обогрев сидений. Цепь управления системой подогрева сидений. |
| EF18 | 15A — Омыватель заднего стекла. Питание насоса омывателя заднего стекла. |
| EF19 | 15A — Электропривод наружных зеркал. Питание электроприводов регулировки наружных зеркал. |
| EF20 | 15A — Омыватель переднего стекла. Питание насоса омывателя лобового стекла. |
| EF21 | 10A — EMS (ISS). Питание системы управления двигателем, поддерживающей функцию Start/Stop. |
| EF22 | 10A — BCM — питание 9. Питание блока управления кузовом (Body Control Module). |
| EF23 | 15A — BCM — питание 4. Дополнительная цепь питания блока управления кузовом. |
| EF24 | 10A — PLGM / GLP. Питание модуля управления системой парковки и освещения. |
| EF25 | 15A — BCM — питание 1. Основная цепь питания блока управления кузовом. |
| EF26 | 25A — BCM — питание 2. Высокотоковая цепь питания блока управления кузовом. |
| EF27 | 10A — ECU, DCT, консоль, выключатель педали тормоза, PEPS. Питание блока управления двигателем, роботизированной коробки передач, центральной консоли, выключателя педали тормоза и системы бесключевого доступа и запуска. |
| EF28 | 15A — BCM — питание 5. Дополнительная цепь питания блока управления кузовом. |
| EF29 | 20A — Топливный насос. Питание электрического топливного насоса. |
| EF30 | 10A — ECU. Питание электронного блока управления двигателем. |
| EF31 | 20A — PLGM. Питание модуля парковочных систем. |
| EF32 | 20A — CVT18 / CVT25. Питание блока управления вариаторной трансмиссией. |
| EF33 | 25A — Регулятор сидений (правое). Питание электроприводов регулировки правого сиденья. |
| EF34 | 25A — Клапан ABS. Питание электромагнитных клапанов антиблокировочной тормозной системы. |
| EF35 | 25A — Вентиляционный люк. Питание электропривода люка крыши. |
| EF36 | 10A — AGS. Питание системы активных жалюзи радиатора. |
| EF37 | 20A — Вакуумный насос. Питание электрического вакуумного насоса тормозной системы. |
| EF38 | Не используется. |
| EF39 | 10A — Датчик аккумуляторной батареи. Питание интеллектуального датчика аккумулятора. |
| EF40 | Не используется. |
| EF41 | 10A — Муфта кондиционера. Питание электромагнитной муфты компрессора кондиционера. |
| EF42 | 15A — Форсунки, кислородный датчик. Питание топливных форсунок и кислородных датчиков двигателя. |
| EF43 | 15A — Угольный фильтр. Питание клапана продувки адсорбера системы EVAP. |
| EF44 | 15A — Катушка зажигания. Питание катушек системы зажигания двигателя. |
| EF45 | 30A — START. Цепь питания системы запуска двигателя. |
Блок в салоне
В салоне автомобиля блок с предохранителями и реле расположен в нижней части приборной панели со стороны водителя.
Фото пример блока

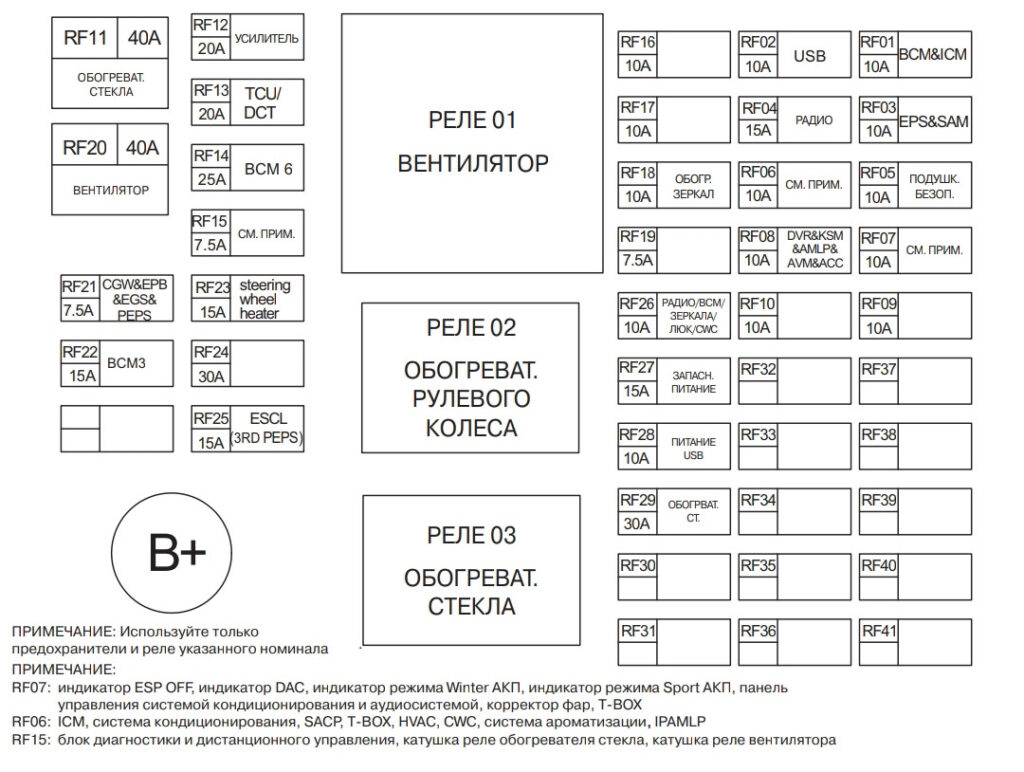

Схема
Обозначение
| RF01 | 10A — BCM & ICM. Питание блока управления кузовом (BCM) и интегрированного модуля управления (ICM). |
| RF02 | 10A — USB. Питание USB-разъемов для зарядки и передачи данных. |
| RF03 | 10A — EPS & SAM. Питание электроусилителя рулевого управления (EPS) и модуля управления системой (SAM). |
| RF04 | 15A — Радио. Питание мультимедийной системы и радиоприемника. |
| RF05 | 10A — Подушки безопасности. Питание системы пассивной безопасности (SRS). |
| RF06 | 10A — Смарт-привод. Питание системы интеллектуального доступа и запуска автомобиля. |
| RF07 | 10A — Смарт-привод. Дополнительная цепь питания системы интеллектуального доступа и запуска. |
| RF08 | 10A — DVR, KSM, AMLP, AVM, ACC. Питание видеорегистратора, модуля управления, системы кругового обзора и адаптивного круиз-контроля. |
| RF09 | 10A — Не используется. |
| RF10 | 10A — Не используется. |
| RF11 | 40A — Обогреватель стекла. Питание системы электрического обогрева стекла. |
| RF12 | 20A — Усилитель. Питание усилителя аудиосистемы. |
| RF13 | 20A — TCU / DCT. Питание блока управления роботизированной коробкой передач (DCT). |
| RF14 | 25A — BCM 6. Цепь питания №6 блока управления кузовом. |
| RF15 | 7,5A — Смарт-привод. Питание системы интеллектуального доступа и запуска автомобиля. |
| RF16 | 10A — Не используется. |
| RF17 | 10A — Не используется. |
| RF18 | 10A — Обогрев зеркал. Питание системы обогрева наружных зеркал. |
| RF19 | 7,5A — Не используется. |
| RF20 | 40A — Вентилятор. Питание электродвигателя вентилятора системы охлаждения. |
| RF21 | 7,5A — CGW, EPB, EGS, PEPS. Питание центрального шлюза, электронного стояночного тормоза, электронного селектора коробки передач и системы бесключевого доступа и запуска. |
| RF22 | 15A — BCM3. Питание блока управления кузовом, цепь №3. |
| RF23 | 15A — Обогрев рулевого колеса. Питание нагревательного элемента рулевого колеса. |
| RF24 | 30A — Не используется. |
| RF25 | 15A — ESCL (3rd PEPS). Питание электронного замка рулевой колонки системы бесключевого доступа. |
| RF26 | 10A — Радио, BCM, зеркала, люк, CWC. Питание мультимедийной системы, блока управления кузовом, наружных зеркал, электролюка и системы климатического комфорта. |
| RF27 | 15A — Запасное питание. Резервная цепь питания для дополнительного оборудования. |
| RF28 | 10A — Питание USB. Питание USB-портов автомобиля. |
| RF29 | 30A — Обогреватель стекла. Дополнительная цепь питания системы обогрева стекла. |
| RF30 | Не используется. |
| RF31 | Не используется. |
| RF32 | Не используется. |
| RF33 | Не используется. |
| RF34 | Не используется. |
| RF35 | Не используется. |
| RF36 | Не используется. |
| RF37 | Не используется. |
| RF38 | Не используется. |
| RF39 | Не используется. |
| RF40 | Не используется. |
| RF41 | Не используется. |
| Реле 01 | Вентилятор. Управляет включением электровентилятора системы охлаждения двигателя. |
| Реле 02 | Обогреватель рулевого колеса. Управляет подачей питания на систему обогрева рулевого колеса. |
| Реле 03 | Обогреватель стекла. Управляет системой электрического обогрева стекла. |
За работу прикуривателя отвечает предохранитель номер 27 на 15А.
