BYD Yuan Plus 1 поколения выпускался в 2022, 2023, 2024, 2025, 2026 году. За это время модель получила обновление. Так же известен под названиями BYD Atto 3. В данной публикации мы представим описание предохранителей и реле BYD Yuan Plus со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Исполнение блоков и назначение элементов в них может отличатся от представленного и зависит от года выпуска, региона поставки и уровня электрического оснащения Вашего автомобиля.
Блок под капотом
Под капотом блок предохранителей и реле установлен с левой стороны. Для доступа снимите верхнюю крышку блока.
Сам блок будет выглядеть примерно вот так.
Сверяйте назначение со своими схемами на обратной стороне крышки блока.
Схема
Описание
| F1 | 60A PTC3 — электрический PTC-нагреватель №3 |
| F2 | Резерв |
| F3 | Резерв |
| F4 | Резерв |
| F5 | Резерв |
| F6 | Резерв |
| F7 | Резерв |
| F8 | Резерв |
| F9 | 15A HV All-in-One Controller — высоковольтный интегрированный контроллер |
| F10 | Резерв |
| F11 | Резерв |
| F12 | 7.5A Electric Compressor — электрический компрессор кондиционера |
| F13 | Резерв |
| F14 | Резерв |
| F15 | 5A Brake Light Switch — выключатель стоп-сигналов |
| F16 | 60A PTC2 — электрический PTC-нагреватель №2 |
| F17 | Резерв |
| F18 | 30A PTC1 — электрический PTC-нагреватель №1 |
| F19 | Резерв |
| F20 | 30A Rear Defroster — обогрев заднего стекла |
| F21 | 30A Front Wiper — передний стеклоочиститель |
| F22 | Резерв |
| F23 | 15A Backup Power Supply — резервное питание |
| F24 | 15A USB — питание USB-портов |
| F25 | 10A USB — питание USB-портов |
| F26 | Резерв |
| F27 | 15A Backup Power Supply — резервное питание |
| F28 | 15A USB — питание USB-портов |
| F29 | Резерв |
| F30 | 60A IPB — интеллектуальный тормозной блок (Integrated Power Brake) |
| F31 | Резерв |
| F32 | Резерв |
| F33 | 15A HV All-in-One Controller — высоковольтный интегрированный контроллер |
| F34 | Резерв |
| F35 | 5A Rear Body Controller — задний блок управления кузовом (RBCM) |
| F36 | Резерв |
| F37 | 7.5A ETC — электронная дроссельная заслонка (Electronic Throttle Control) |
| F38 | 10A SRS — система подушек безопасности |
| F39 | 5A ADAS — системы помощи водителю (Advanced Driver Assistance Systems) |
| F40 | Резерв |
| F41 | 5A EPS — электро усилитель рулевого управления (Electric Power Steering) |
| F42 | 5A IPB — интеллектуальный тормозной блок (Integrated Power Brake) |
| F43 | Резерв |
| F44 | 60A IPB — интеллектуальный тормозной блок (Integrated Power Brake) |
| F45 | 40A Blower — электродвигатель вентилятора отопителя/климатической системы |
| F46 | Резерв |
| F47 | Резерв |
| F48 | 10A Rear Wiper — задний стеклоочиститель |
| F49 | 200A Battery — аккумуляторная батарея (главный силовой предохранитель) |
| F50 | 70A C-EPS — электро усилитель рулевого управления (Column Electric Power Steering) |
| F51 | Резерв |
| F52 | Резерв |
| F53 | 60A Electronic Fan — электро вентилятор системы охлаждения |
За работу прикуривателя отвечают предохранители номер 27 и 28 на 15А.
- R1 PTC3 Relay — реле 3-го электрического PTC-нагревателя отопителя салона
- R2 PTC2 Relay — реле 2-го электрического PTC-нагревателя отопителя салона
- R3 FAN LO Relay — реле низкой скорости вентилятора системы охлаждения двигателя
- R4 FAN HI Relay — реле высокой скорости вентилятора системы охлаждения двигателя
Блок в салоне

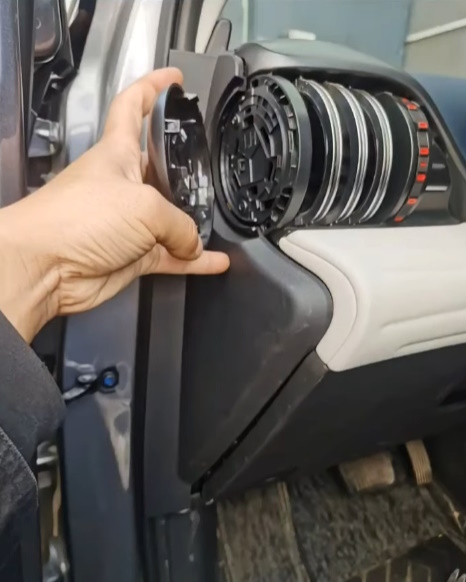

В салоне автомобиля блок с предохранителями установлен в нижней части панели приборов со стороны водителя (соответственно левая или правая сторона). Для доступа сначала снимите левую чёрную торцевую крышку, открутив крепление крышки.
Далее снимите нижнюю защиту.
Сам блок будет выглядеть примерно вот так.

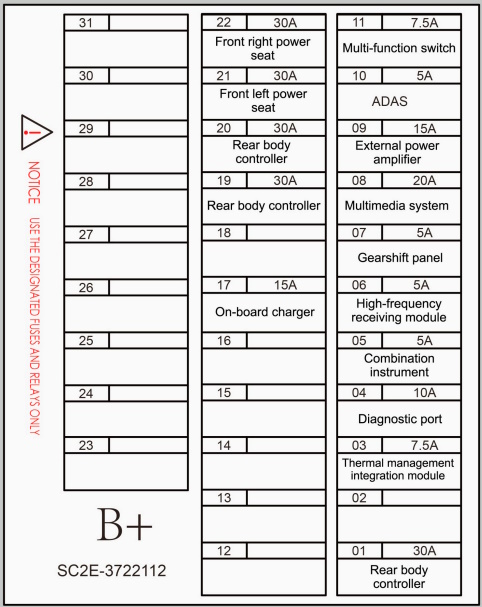

Схема
Обозначение
| F01 | 30A Задний блок управления кузовом (Rear Body Control Module) |
| F02 | Резерв |
| F03 | 7.5A Интегрированный модуль управления температурным режимом (Integrated Thermal Management Module) |
| F04 | 10A Диагностический разъем |
| F05 | 5A Комбинация приборов |
| F06 | 5A Высокочастотный приемный модуль (модуль бесключевого доступа) |
| F07 | 5A Панель управления селектором коробки передач |
| F08 | 20A Информационно-развлекательная система (мультимедиа) |
| F09 | 15A Внешний усилитель аудиосистемы |
| F10 | 5A ADAS — системы помощи водителю |
| F11 | 7.5A Комбинированный подрулевой переключатель |
| F12 | Резерв |
| F13 | Резерв |
| F14 | Резерв |
| F15 | Резерв |
| F16 | Резерв |
| F17 | 15A Бортовое зарядное устройство (On-Board Charger) |
| F18 | Резерв |
| F19 | 30A Задний блок управления кузовом (Rear Body Control Module) |
| F20 | 30A Задний блок управления кузовом (Rear Body Control Module) |
| F21 | 30A Электропривод переднего левого сиденья |
| F22 | 30A Электропривод переднего правого сиденья |
| F23 | Резерв |
| F24 | Резерв |
| F25 | Резерв |
| F26 | Резерв |
| F27 | Резерв |
| F28 | Резерв |
| F29 | Резерв |
| F30 | Резерв |
| F31 | Резерв |

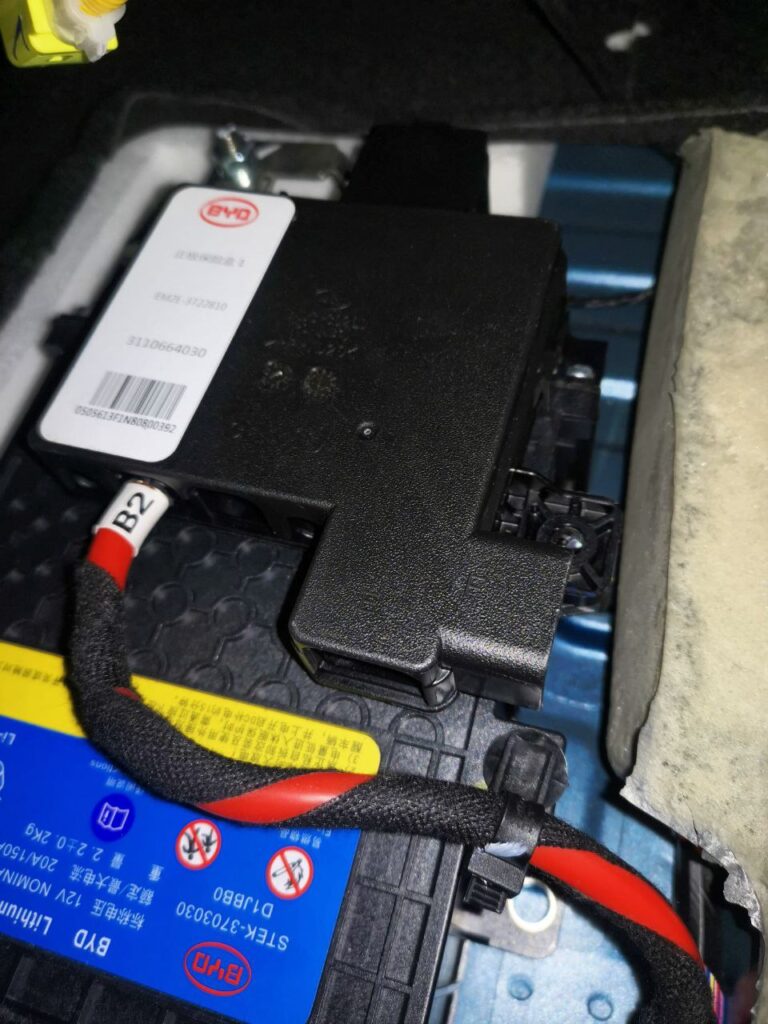

Рядом с аккумуляторной батареей может быть расположен блок предохранителей высокой мощности.
Есть что добавить — пишите в комментариях.
