BYD Song Plus производился в 2021, 2022, 2023, 2024, 2025, 2026 году. За это время модель получила рестайлинг несколько раз. Так же известен под названиями BYD Seal U и BYD Sealion 6. В данном материале вы сможете найти описание предохранителей Бид Сонг Плюс со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Исполнение блоков и назначение элементов в них может отличатся от представленного и зависит от года выпуска, региона поставки и уровня электрического оснащения Вашего автомобиля.
Блок под капотом
Под капотом блок предохранителей и реле установлен с левой стороны. Для доступа снимите верхнюю крышку блока.
Сам блок будет выглядеть примерно вот так.

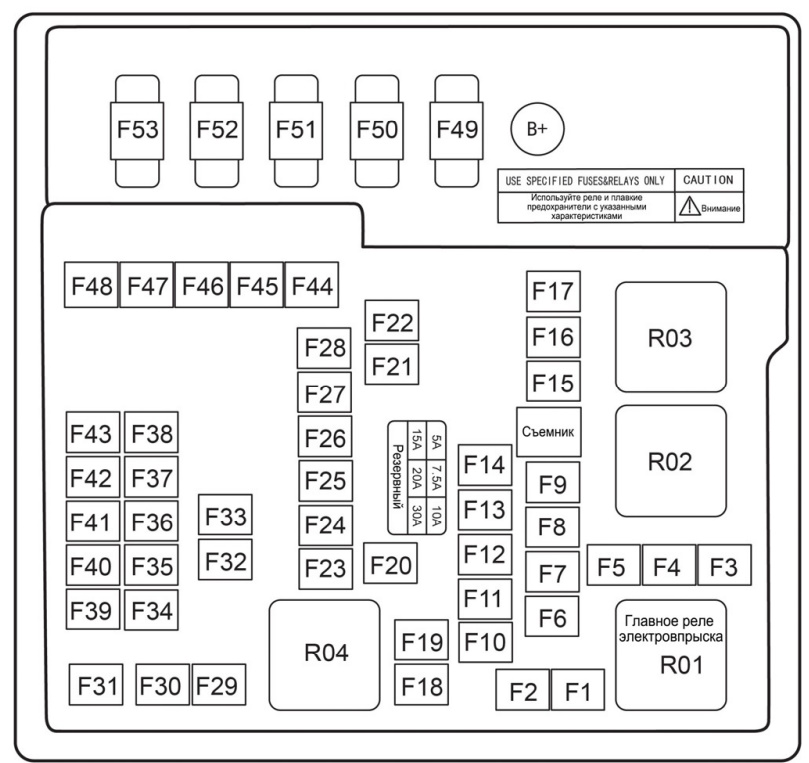

Схема
Описание
| F1 | 30A — Обычный источник питания. Обеспечивает постоянное питание основных электрических цепей автомобиля. |
| F2 | 60A — Распределительная коробка приборной панели. Распределяет питание между электронными модулями и цепями панели приборов. |
| F3 | Не используется. |
| F4 | 15A — Интеграция высокого напряжения. Питание модуля управления высоковольтной системой автомобиля. |
| F5 | 15A — Интеграция высокого напряжения. Дополнительная цепь питания высоковольтного контроллера. |
| F6 | Не используется. |
| F7 | Не используется. |
| F8 | Не используется. |
| F9 | 10A — Интегрированный модуль управления теплом. Управляет системой охлаждения и отопления силовой установки и аккумуляторной батареи. |
| F10 | 15A — Левая комбинированная передняя фара. Питание всех функций левой передней фары. |
| F11 | 15A — Правая комбинированная передняя фара. Питание всех функций правой передней фары. |
| F12 | Не используется. |
| F13 | Не используется. |
| F14 | Не используется. |
| F15 | Не используется. |
| F16 | 40A — Обычный источник питания. Высокотоковая цепь питания основных потребителей автомобиля. |
| F17 | Не используется. |
| F18 | Не используется. |
| F19 | Не используется. |
| F20 | Не используется. |
| F21 | 30A — Передние стеклоочистители. Питание электродвигателя передних дворников. |
| F22 | 30A — Обогрев заднего стекла. Питание нитей обогрева для удаления запотевания и льда. |
| F23 | 20A — Охлаждающий масляный насос высокого давления. Обеспечивает циркуляцию охлаждающего масла в силовой установке. |
| F24 | 7,5A — Электрический насос охлаждающей жидкости. Обеспечивает циркуляцию охлаждающей жидкости в системе охлаждения. |
| F25 | 7,5A — Компрессор кондиционера. Питание электрического компрессора климатической установки. |
| F26 | 7,5A — USB. Питание USB-разъемов для зарядки и передачи данных. |
| F27 | 15A — Резервный источник питания (прикуриватель). Поддерживает питание отдельных систем при выключенном зажигании. |
| F28 | Не используется. |
| F29 | Не используется. |
| F30 | 60A — ESC. Основное питание электронной системы стабилизации. |
| F31 | Не используется. |
| F32 | 30A — Питание прицепа. Обеспечивает электропитание электрических цепей прицепа. |
| F33 | 5A — Устройство управления аккумулятором. Питание системы управления аккумуляторной батареей (BMS). |
| F34 | 15A — Нагрев рулевого колеса. Питание нагревательного элемента рулевого колеса. |
| F35 | 5A — Задний контроллер кузова. Питание заднего блока управления кузовным оборудованием (Rear BCM). |
| F36 | 5A — Панель переключения передач. Питание электронного селектора трансмиссии. |
| F37 | 7,5A — ETC. Питание системы электронной оплаты платных дорог (при наличии). |
| F38 | 10A — SRS. Питание системы подушек безопасности и преднатяжителей ремней. |
| F39 | 5A — ADAS. Питание системы помощи водителю, включая камеры и радары. |
| F40 | 5A — Комбинированный прибор. Питание панели приборов. |
| F41 | 5A — EPS. Питание блока управления электроусилителем рулевого управления. |
| F42 | 5A — ESC. Цепь управления электронной системой стабилизации. |
| F43 | Не используется. |
| F44 | 60A — ESC. Высокотоковое питание гидравлического модуля ABS/ESC. |
| F45 | 40A — Воздуходувка. Питание электродвигателя вентилятора системы отопления и кондиционирования. |
| F46 | Не используется. |
| F47 | Не используется. |
| F48 | 10A — Задний стеклоочиститель. Питание электродвигателя заднего дворника. |
| F49 | 200A — Аккумулятор. Главный предохранитель аккумуляторной батареи, защищающий основную силовую цепь. |
| F50 | 70A — CEPS. Основное питание электроусилителя рулевого управления колонкового типа. |
| F51 | 100A — Левый контроллер кузова. Питание левого блока управления кузовным оборудованием (Left BCM). |
| F52 | 100A — Правый контроллер кузова. Питание правого блока управления кузовным оборудованием (Right BCM). |
| F53 | 60A — Бесступенчатый вентилятор. Питание вентилятора системы охлаждения с плавным регулированием скорости вращения. |
За работу прикуривателя отвечает предохранитель номер 29 на 15А
- R01 — Главное реле электро впрыска.

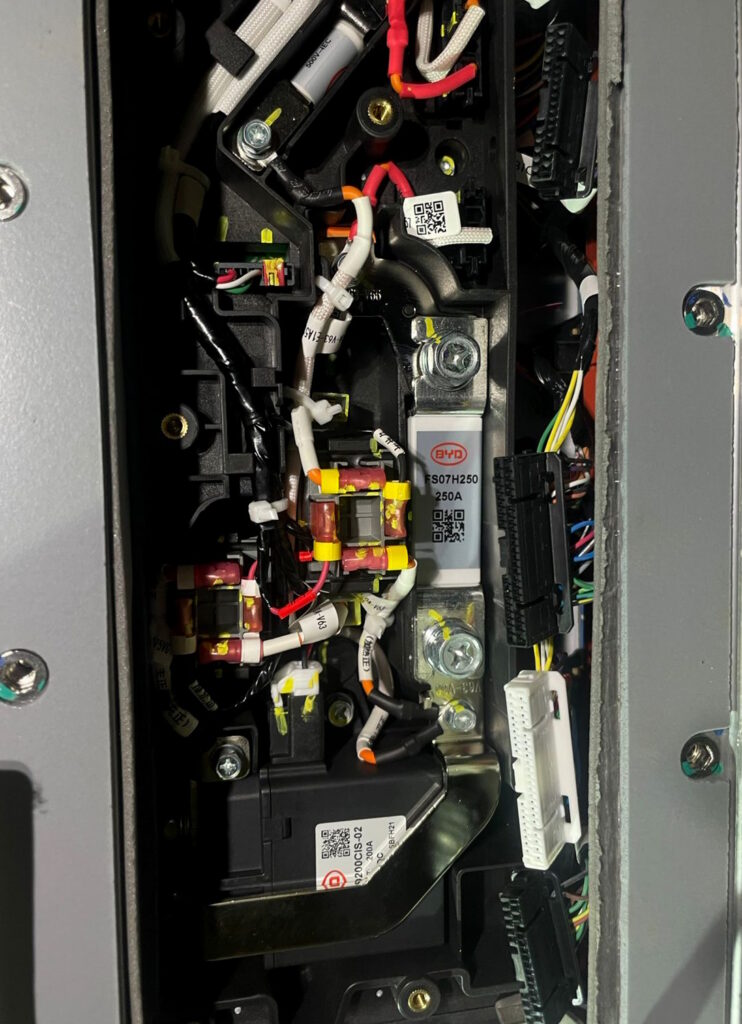

Главный силовой предохранитель высоковольтной батареи на 250А установлен рядом с ней в специальном сервисном отделе и не требует разбора всей батареи.
Блок в салоне

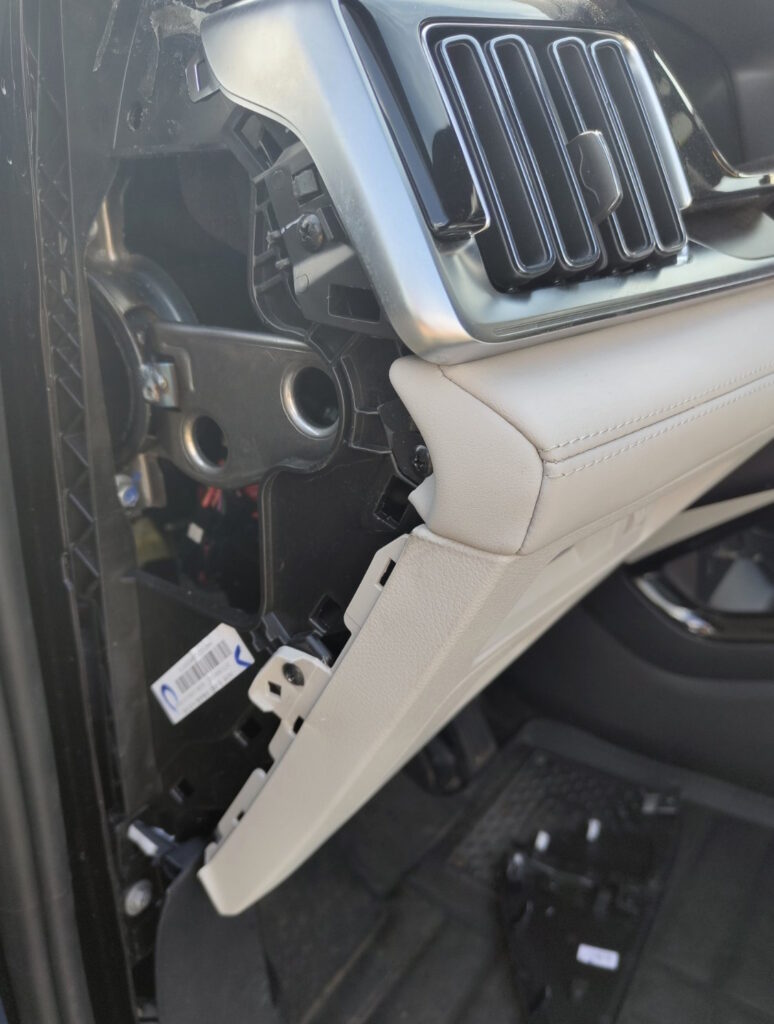

В салоне автомобиля блок с предохранителями установлен в нижней части панели приборов со стороны водителя. Для доступа сначала снимите левую чёрную торцевую крышку.
Далее, нижнюю защитную панель, открутив 2 боковых винта.

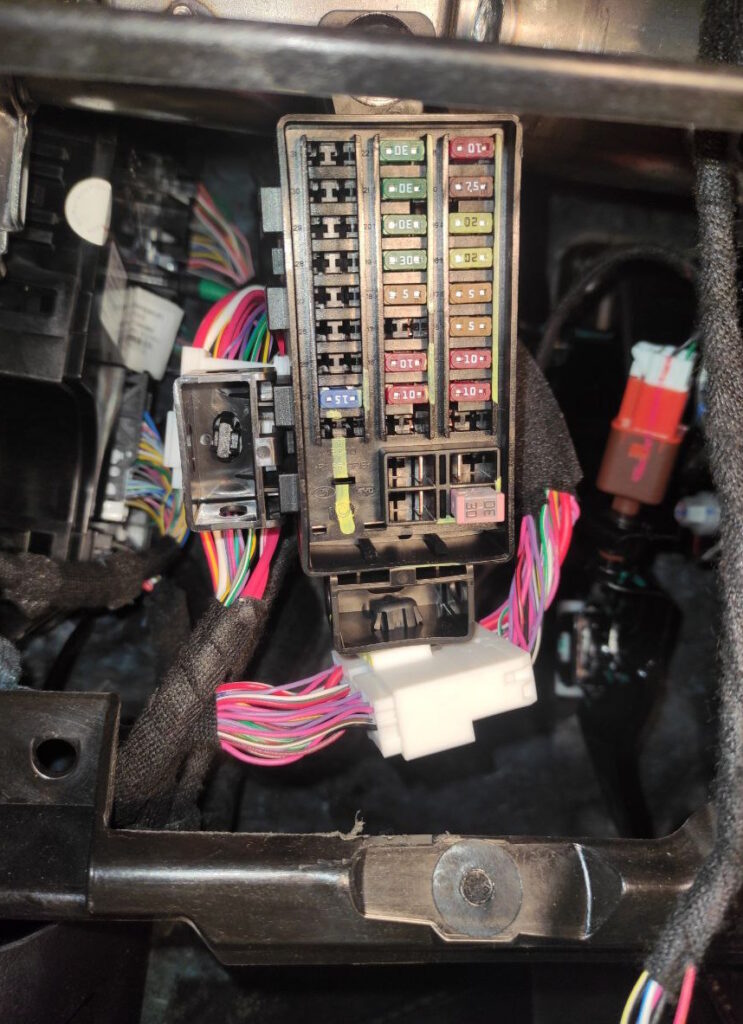

Фото — пример
Схема
Обозначение
| F01 | 30A — Задний контроллер домена кузова. Питание заднего блока управления кузовными системами, отвечающего за освещение, замки и другое электрооборудование задней части автомобиля. |
| F02 | Не используется. |
| F03 | Не используется. |
| F04 | 10A — Диагностический порт. Питание диагностического разъема OBD-II для подключения сервисного оборудования. |
| F05 | 10A — Беспроводная зарядка. Питание площадки беспроводной зарядки совместимых мобильных устройств. |
| F06 | 5A — Высокочастотный приемный модуль. Питание модуля радиочастотного приема, обеспечивающего работу системы бесключевого доступа и дистанционного управления. |
| F07 | 5A — Панель переключения передач. Питание электронного селектора режимов трансмиссии. |
| F08 | 20A — Мультимедиа. Питание мультимедийной системы, головного устройства, дисплея и связанных функций развлечения. |
| F09 | 20A — Внешний усилитель мощности. Питание внешнего усилителя аудиосистемы. |
| F10 | 7,5A — ADAS. Питание системы помощи водителю, включая камеры, радары и электронные ассистенты. |
| F11 | 10A — Комбинированный переключатель. Питание многофункционального подрулевого переключателя, управляющего освещением, указателями поворота и стеклоочистителями. |
| F12 | Не используется. |
| F13 | Не используется. |
| F14 | Не используется. |
| F15 | 10A — Левая комбинированная задняя фара. Питание всех функций левого заднего фонаря. |
| F16 | 10A — Правая комбинированная задняя фара. Питание всех функций правого заднего фонаря. |
| F17 | Не используется. |
| F18 | 5A — Включатель стоп-сигналов. Питание выключателя педали тормоза, управляющего стоп-сигналами и связанными электронными системами. |
| F19 | 30A — Задний контроллер домена кузова. Высокотоковая цепь питания заднего блока управления кузовными системами и подключенного оборудования. |
| F20 | 30A — Задний контроллер домена кузова. Дополнительная высокотоковая цепь питания заднего блока управления кузовом и его электрических систем. |
| F21 | 30A — Левое переднее сиденье с электроприводом. Питание электроприводов регулировки левого переднего сиденья. |
| F22 | 30A — Правое переднее сиденье с электроприводом. Питание электроприводов регулировки правого переднего сиденья. |
| F23 | Не используется. |
| F24 | 15A — Задний USB. Питание задних USB-разъемов для зарядки и передачи данных. |
| F25 | Не используется. |
| F26 | Не используется. |
| F27 | Не используется. |
| F28 | Не используется. |
| F29 | Не используется. |
| F30 | Не используется. |
| F31 | Не используется. |
Рядом с аккумуляторной батареей (в рестайлинговых моделях под сиденьем пассажира) может быть расположен блок предохранителей высокой мощности.
Есть что добавить — пишите в комментариях.
Маленькие предохранитель в салоне имеют тип MICRO2.
