BYD Seagull выпускается с 2023 года по настоящее время. Так же известен под названиями Dolphin Mini, Dolphin Surf и Atto 1. За это время модель получила рестайлинг и обновление. В нашем материале вы сможете найти информацию с описанием предохранителей и реле BYD Seagull со схемами блоков местами их расположения и фото примерами исполнения. Покажем предохранители отвечающие за работу прикуривателя и USB.
Исполнение блоков и назначение элементов в них может отличатся от представленного и зависит от года выпуска, региона поставки и уровня электрического оснащения Вашего автомобиля.
Блок в салоне

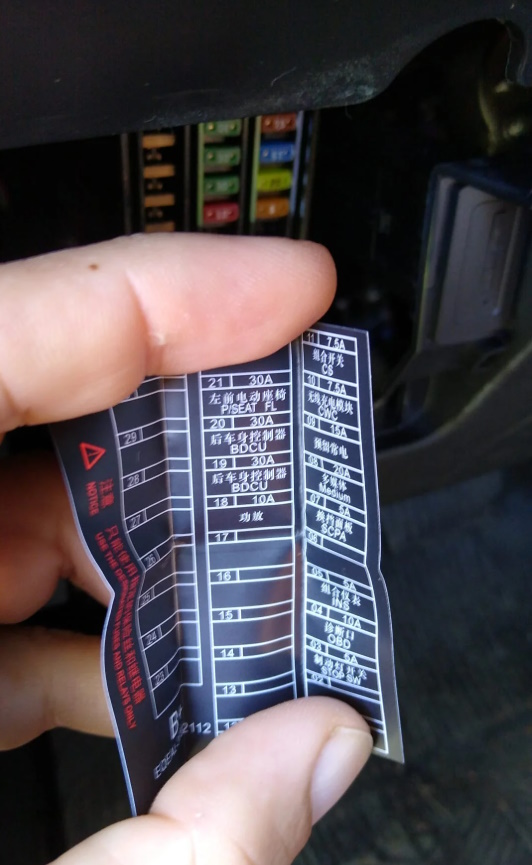

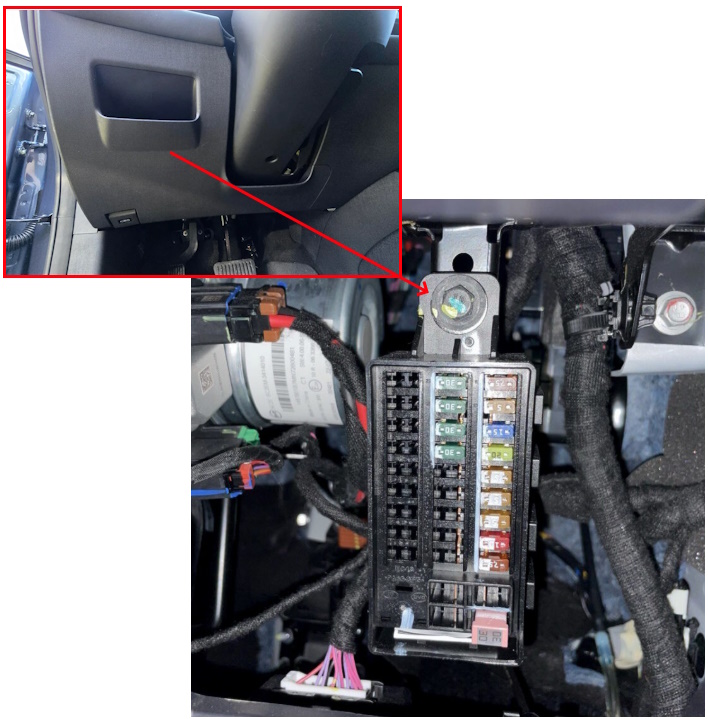

В салоне автомобиля блок с предохранителями установлен в нижней части панели приборов со стороны водителя (соответственно левая или правая сторона). Для доступа сначала снимите левую чёрную торцевую крышку. Далее снимите нижнюю защиту.
Сверяйте назначение со своими схемами или иной технической документацией.
Схема
Описание
| F01 | 30A Универсальный контроллер |
| F02 | 30A Питание прицепа |
| F03 | 5A Выключатель стоп-сигналов |
| F04 | 10A Диагностический разъем OBD-II |
| F05 | 5A Комбинация приборов (щиток приборов) |
| F06 | 10A Модуль блокировки запуска по алкотестеру (Alcohol Interlock) |
| F07 | 5A Панель управления селектором коробки передач |
| F08 | 20A Мультимедийная система (головное устройство) |
| F09 | 15A Внешний усилитель аудиосистемы |
| F10 | 10A ADAS — система помощи водителю (Advanced Driver Assistance Systems) |
| F11 | 7.5A Комбинированный подрулевой переключатель (поворотники, стеклоочистители и др.) |
| F12 | 30A Задний блок управления кузовом (Rear Body Control Module, RBCM) |
| F13 | 30A Задний блок управления кузовом (Rear Body Control Module, RBCM) |
| F14 | 10A Модуль связи CCS (Combined Charging System) |
| F15 | 20A Электро стеклоподъемник передней левой двери |
| F16 | 20A Электро стеклоподъемник передней правой двери |
| F17 | 20A Электро стеклоподъемник задней левой двери |
| F18 | 20A Электро стеклоподъемник задней правой двери |
| F19 | 5A Модуль экстренного вызова eCall |
| F20 | 7.5A Беспроводная зарядка смартфона |
| F21 | 30A Электропривод переднего левого сиденья (сиденье водителя) |
| F22 | 30A Электропривод переднего правого сиденья (сиденье переднего пассажира) |
| F23 | Резерв |
| F24 | Резерв |
| F25 | Резерв |
| F26 | Резерв |
| F27 | Резерв |
| F28 | Резерв |
| F29 | Резерв |
| F30 | Резерв |
| F31 | Резерв |
Блок под капотом

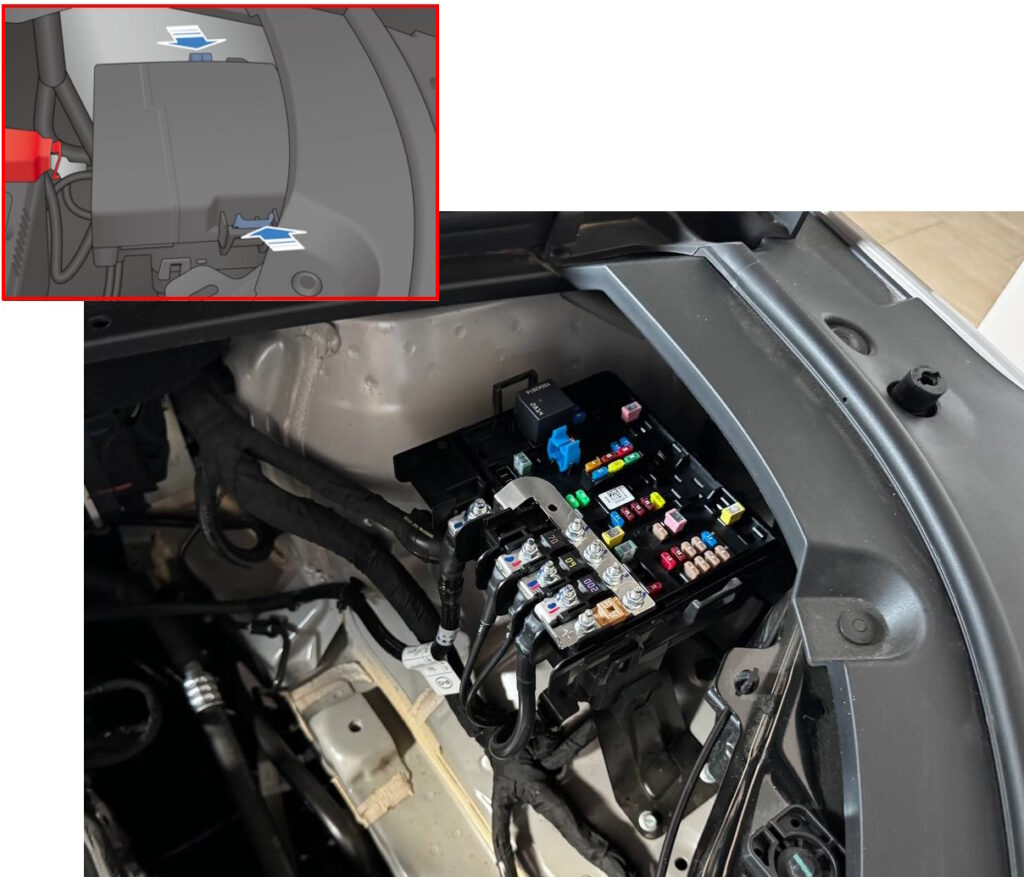

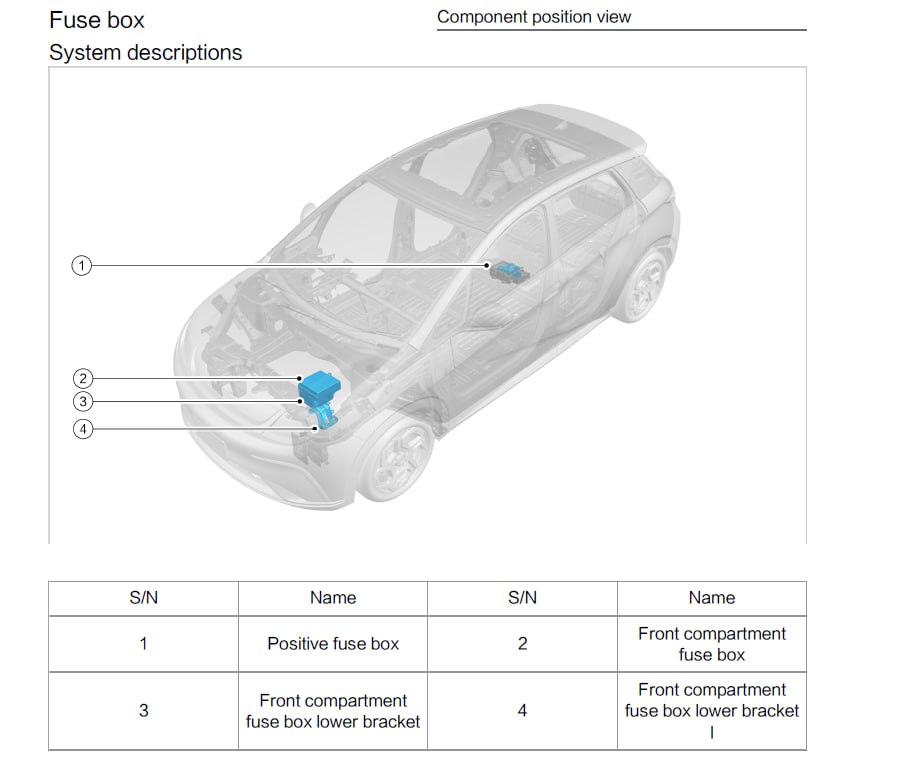

Под капотом блок предохранителей и реле установлен с левой стороны.
Для доступа снимите верхнюю крышку блока.

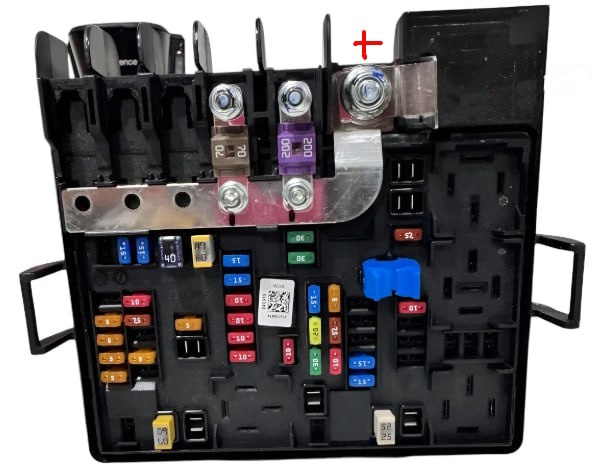

Сам блок будет выглядеть примерно вот так.

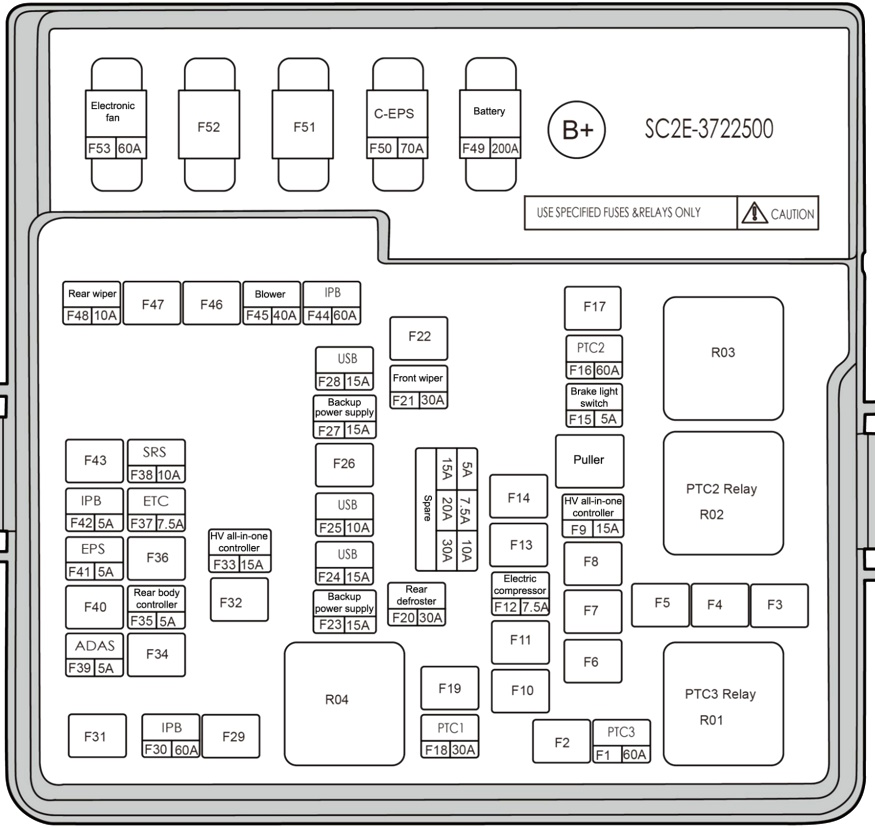

Схема
Обозначение
| F1 | 60A PTC3 — электрический PTC-нагреватель №3 |
| F2 | Резерв |
| F3 | Резерв |
| F4 | Резерв |
| F5 | Резерв |
| F6 | Резерв |
| F7 | Резерв |
| F8 | Резерв |
| F9 | 15A Высоковольтный интегрированный контроллер (HV All-in-One Controller) |
| F10 | 15A Левая комбинированная фара |
| F11 | 15A Правая комбинированная фара |
| F12 | 7.5A Электрический компрессор |
| F13 | 10A Электрический насос охлаждающей жидкости |
| F14 | 10A Контроллер электродвигателя |
| F15 | 7.5A Интегрированный модуль управления температурным режимом (Thermal Management Module) |
| F16 | 60A PTC2 — электрический PTC-нагреватель №2 |
| F17 | Резерв |
| F18 | 30A PTC1 — электрический PTC-нагреватель №1 |
| F19 | Резерв |
| F20 | 7.5A Правый дневной ходовой огонь |
| F21 | 30A Передний стеклоочиститель |
| F22 | 30A Обогрев заднего стекла |
| F23 | 15A Дополнительное питание |
| F24 | 15A Питание USB |
| F25 | 10A Питание USB |
| F26 | Резерв |
| F27 | 15A Дополнительное питание |
| F28 | 15A Питание USB |
| F29 | Резерв |
| F30 | 60A ESC — электронная система курсовой устойчивости |
| F31 | 20A Питание прицепа |
| F32 | Резерв |
| F33 | 15A Высоковольтный интегрированный контроллер (HV All-in-One Controller) |
| F34 | 15A Обогрев рулевого колеса |
| F35 | 5A Задний блок управления кузовом (Rear Body Control Module) |
| F36 | 5A Комбинация приборов (щиток приборов) |
| F37 | 7.5A Электронная дроссельная заслонка (ETC, Electronic Throttle Control) |
| F38 | 10A SRS — система подушек безопасности |
| F39 | 5A ADAS — системы помощи водителю |
| F40 | Резерв |
| F41 | 5A EPS — электро усилитель рулевого управления |
| F42 | 5A ESC — электронная система курсовой устойчивости |
| F43 | Резерв |
| F44 | 60A ESC — электронная система курсовой устойчивости |
| F45 | 40A Электродвигатель вентилятора отопителя/климатической системы |
| F46 | Резерв |
| F47 | Резерв |
| F48 | 10A Задний стеклоочиститель |
| F49 | 200A Аккумуляторная батарея (главный силовой предохранитель) |
| F50 | 70A C-EPS — электро усилитель рулевого управления (Column Electric Power Steering) |
| F51 | Резерв |
| F52 | 60A Электро вентилятор системы охлаждения |
| F53 | Резерв |
За работу прикуривателя и USB отвечают предохранители под номерами 27 и 28 на 15А
- R1 PTC3 Relay — реле 3-го электрического PTC-нагревателя отопителя салона
- R2 PTC2 Relay — реле 2-го электрического PTC-нагревателя отопителя салона
- R3 FAN LO Relay — реле низкой скорости вентилятора системы охлаждения двигателя
- R4 FAN HI Relay — реле высокой скорости вентилятора системы охлаждения двигателя
Знаете как сделать материал лучше — пишите в комментарии.
