Ниссан кубе предохранители

Nissan Cube — субкомпактвэн японской сборки. За весь период было выпущено три поколения данной серии. Мы представляем описание предохранителей для первого поколения ниссан куб z10. Nissan cube az10 выпускался в 1998, 1999, 2000, 2001,2000 и 2003 году. После этого его сменило 2 поколение.

Ниссан куб z10

Для все автомобилей семейства ниссан куб характерно размещение двух блоков с предохранителями и реле. Один в салоне, рядом с рулевой рейкой, за защитной крышкой, а другой под капотом, рядом с аккумулятором.

Предохранители в салоне

Фотография блока

Фото блока предохранителей

Схема

Схема блока в салоне

Описание

первая колонка
10А – “сигнал стартера”.
15А – “сеть 100В”
10А – “стекло-люко-подъёмник”
10А – “свет в салоне”
10А – “стоп-сигналы”
15А – “подогрев щёток”
10А – “звуковой сигнал”
15А – “противотуманная фара”
10А – “аварийки”
10А – “лампы заднего хода”
10А – “поворотники”
10А – “приборная панель”
10А – “ABS”

вторая колонка
10А – “коробка передач”
10А – “подушки безопасности”
10А – “ЭБУ”
15А – “бензонасос”
10А – “инжектор”
10А – “кондиционер”
пустая строка
15А – “вентиляторы”
10А – “магнитола”
15А – “электрические розетки, прикуриватель”
20А – “стеклоочистители”
10А – “зеркало, задний стеклоочиститель”
15А – “подогрев (стекла)”

За прикуриватель отвечает предохранитель номер 23 на 15А.

Блок под капотом

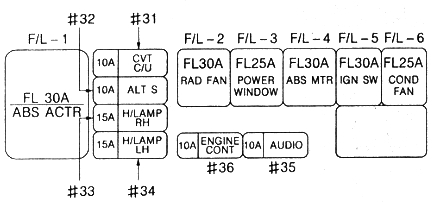

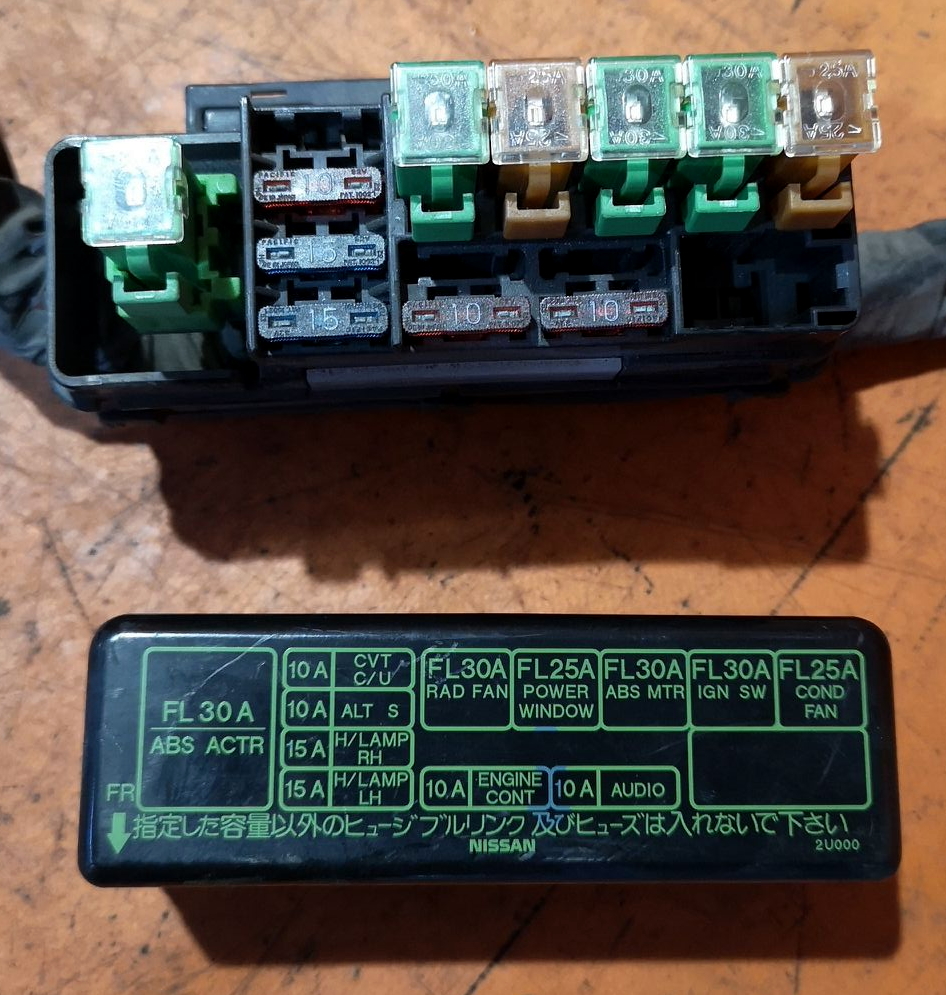

Фото схема

фото блока под капотом

  • 30А АБС
  • 10А Двигатель
  • 10А Генератор
  • 15А Свет фар (правая сторона)
  • 15А Свет фар (левая сторона)
  • 30А Электро вентилятор
  • 30А Электроподъемники
  • 30А АБС
  • 10А Аудиосистема
  • 10А Система впрыска
  • 30А Система впрыска
  • 25А Вентилятор контиционера
  • 45А Гидроусилитель руля

Сверяйте назначение Ваших предохранителей с актуальным описанием на крышке блока.

Комментарии 2

  • Доброго времени суток! Ребята, подскажите кто.. Автомобиль месяц простоял, приехал, запустил, пропал свет на правой фаре (и ближний, и дальний). Предохранитель целы (и на левую,и на правую). Есть подозрение на проводку под правым крылом(у предыдущего хозяина подкрылок не стоял, подгнила, стеклоомыватель не включался), подкрылок поставил,проводку (по крайней мере стеклоомывателя) электрик сделал. Неохота подкрылок с крылом и колесом снимать. Может “ларчик просто открывается”? Я насколько понимаю, фары идут через реле. Может релюха мозги делает? Какую глянуть? На правую сторону. Эта проблема(со светом правой фары) на Nissan Cube AZ10 2000 г.

  • “10А Система впрыска” – ошибка! IGN COIL – это катушка зажигания!
