Митсубиси Паджеро 4 — предохранители и реле

Mitsubishi Pajero 4 го поколения выпускался в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 году. За это время модель проходила рестайлинг два раза. В данной публикации мы покажем описание предохранителей и реле Митсубиси Паджеро 4 со схемами блоков, местами расположения и фото примерами исполнения. Отметим предохранитель прикуривателя.

митсубиси паджеро 4

Возможно иное назначение предохранителей и реле которое зависит от года выпуска и уровня оснащения. Сверяйте назначение со своими схемами.

Блок в салоне

Расположен в нижней части панели приборов за защитной крышкой.

Фотография блока в салоне

Схема

Схема блока в салоне поджеро 4

Описание предохранителей

110А Катушки зажигания
27,5А Контрольно-измерительные приборы
37,5А Лампы заднего хода
47,5А Резерв
57,5А Реле (отопитель и т.п.)
67,5А Обогрев зеркал
730А Резерв
87,5А Блок управления двигателем
915А Прикуриватель
10Резерв
117,5А Электропривод зеркал
127,5А Блок управления двигателем
13Резерв
1415А Задний стеклоочиститель
1515А Центральный замок
1610А Задний противотуманный фонарь
17Не используется
18Не используется
1930А Отопитель
2030А Обогрев заднего стекла
2120А Люк
2210А ABS
2320А Подогрев сидений
2410А Подсветка подножек и проемов дверей
2510А Блок управления раздаточной коробкой
2610А ENG/POWER
2710А Стартер
28Не используется
2920А Запасной предохранитель
3010А Запасной предохранитель
3130А Запасной предохранитель
3225А Запасной предохранитель

За прикуриватель отвечает предохранитель номер 9 на 15А.

Назначение реле

  • R1 — Реле обогревателя заднего стекла
  • R2 — Реле переднего вентилятора
  • R3 — Реле электро стекло подъёмников
  • R4 — Реле топливного насоса 1
  • R5 — Реле задних противотуманных фонарей
  • R6 — Реле топливного насоса 1
  • R7 — Реле розетки питания дополнительного оборудования
  • R8 — Реле заднего вентилятора

Блоки под капотом

Главный блок

Основной блок с предохранителями и реле находится рядом с аккумулятором с левой стороны моторного отсека.

Блок под капотом

Пример схемы с крышки блока

Обозначение блока под капотом

Схема

Схема блока главного блока под капотом

Назначение

R1Реле электродвигателя вентилятора конденсатора кондиционера — высокая скорость
R2Реле звукового сигнала
R3Реле электродвигателя вентилятора конденсатора кондиционера-низкая скорость
R4Много функциональный блок управления 1
R5Реле обогревателя лобового стекла — очистители лобового стекла
R6Реле электромагнитной муфты компрессора кондиционера
R7Резерв
1120A Блок предохранителей/ реле 1 в моторном отсеке, противотуманные фары, фары, задние фонари (2001), много функциональный блок управления 1 (2002^)
260A Блок предохранителей/ реле, моторный отсек 1
340А Замок зажигания
440А Электропривод сидений, электропривод стекло подъёмников
520А Управление двигателем
620А Управление двигателем
7
815А Дополнительное оборудование
925А Подогреватель топливного фильтра
1025А Кондиционер
1120А Кондиционер
1215A Реле обогревателя лобового стекла — очистители лобового стекла
13
1420A Автоматическая коробка передач
1510A Генератор, центральный замок, указатели поворота/ аварийная сигнализация
1615A Анти блокировочная система тормозов (ABS), стоп-сигналы
1710А Аудиосистема, прикуриватель, часы
1810A Система кондиционирования, аудиосистема, центральный замок, часы, электронный блок управления ESP, лампы освещения салона, многофункциональный блок управления 1, блок управления раздаточной коробкой
1910А Кондиционер
2020A Противотуманные фары
2110A Звуковой сигнал
2220A Очиститель/ омыватель лобового стекла
2310A Система управления двигателем, задний габарит(правый)
2410A Лампа заднего левого габарита
2510A Лампа ближнего света (левая)
2610A Лампа ближнего света (правая)
2710A Лампа дальнего света (левая)
2810A Лампа дальнего света (правая)
29Резерв
3040A Нагреватель охлаждающей жидкости

За дополнительные розетки прикуривателя отвечает предохранитель номер 17 на 10А.

Блок с реле

Схема

Реле под капотом

Описание

  1. Реле электромагнитных клапанов
  2. Реле подогревателя топлива
  3. Реле сервопривода дроссельной заслонки
  4. Реле стартера
  5. Главное реле системы впрыска
  6. Реле электромагнитной муфты компрессора кондиционера

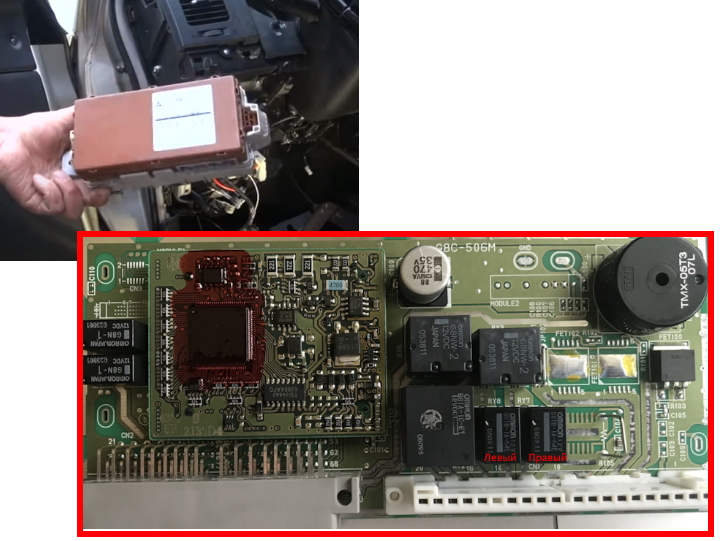

Отдельные элементы предохранителей и реле могут устанавливаться вне данных блоков, например реле электродвигателя топливного насоса или системы экстренного торможения АБС. Так же на плюсовой клемме аккумуляторной батареи могут находится предохранители высокой мощности: 40/60А — ABS и 80A — Свечи накала.

Есть что добавить — пишите в комментарии.
