Новый Москвич 3 спроектирован на платформе JAC JS4 и производился в 2022, 2023, 2024, 2025, 2026, 2027 году и по настоящее время. В нашей публикации вы найдёте описание предохранителей и реле Москвич 3 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне
В салоне автомобиля блок с предохранителями и реле расположен под панелью приборов за защитной крышкой.
Пример схемы с обратной стороны крышки блока.
Схема
Описание предохранителей
| IF01 | Запасной слот |
| IF02 | Запасной слот |
| IF03 | Запасной слот |
| IF04 | 30А Обогрев лобового стекла |
| IF05 | 30А Питание сидений |
| IF06 | 30А Электро привод багажника |
| IF07 | 50А Клемма 30_2 вкл. Зажигания |
| IF08 | 50А Клемма 30_1 вкл. Зажигания |
| FS01 | Запасной слот |
| FS02 | Запасной слот |
| FS03 | 25А Экран мультимедиа |
| FS04 | 10А Подогрев зеркал |
| FS05 | 15А Модуль энергосбер. |
| FS06 | Запасной слот |
| FS07 | 15А Иммобилайзер |
| FS08 | Запасной слот |
| FS09 | 10А Выключатель стоп сигналов |
| FS10 | Запасной слот |
| FS11 | 20А Люк |
| FS12 | Запасной слот |
| FS13 | 20А Замки дверей |
| FS14 | 10А Внутренняя подсветка |
| FS15 | Запасной слот |
| FS16 | Запасной слот |
| FS17 | 25А Передний левый ЭСП |
| FS18 | 10А Камера |
| FS19 | Запасной слот |
| FS20 | Запасной слот |
| FS21 | 10А Разъем OBD |
| FS22 | 10А Щиток приборов |
| FS23 | 10А Стеклоомыватель |
| FS24 | 20А Наружное освещение |
| FS25 | 30А Подогрев заднего стекла |
| FS26 | 10А Электроусилитель руля |
| FS27 | 10А ЭБУ |
| FS28 | Запасной слот |
| FS29 | 15А Аудиосистема |
| FS30 | 10А Система отопителя |
| FS31 | 10А Подушки безопасности |
| FS32 | 10А Кл 15 вкл. заж. низ |
| FS33 | 10А Система отопления |
| FS34 | 10А ЭБУ салона |
| FS35 | 10А Кл 15 вкл. заж. Верх |
| FS36 | 15А Дополнительное питание верх |
| FS37 | 10А Дополнительное питание низ |
| FS38 | 10А Аудиосистема |
| FS39 | 15А Передний прикуриватель |
| FS40 | 15А Подогрев сидений |
| FS41 | 15А Задний прикуриватель |
За работу прикуривателя отвечают предохранители FS39 и FS40 на 15А.
Назначение реле
| IR01 | Реле обогрева стекла | |
| IR02 | Запасной слот | |
| IR03 | Запасной слот | |
| IR04 | Запасной слот | |
| IR05 | Запасной слот | |
| IR06 | Запасной слот | |
| IR07 | Реле зажигания | |
| IR08 | Запасной слот | |
Блок под капотом
В моторной отсеке, с левой стороны, около аккумулятора расположен ещё один блок с предохранителями и реле. Для доступа надо убрать защитную крышку.

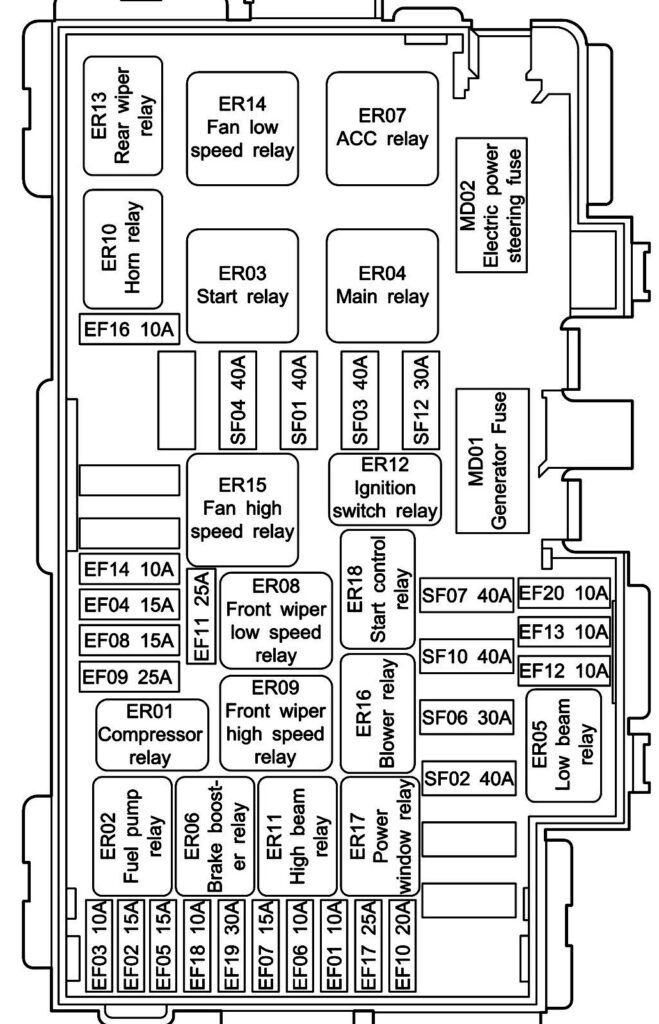

Сверяйте назначение элементов со совей схемой на обратной стороне защитной крышки.
Схема
Обозначение
| EF01 | 10A Electronic control unit fuse — Электронный блок управления |
| EF02 | 15A Ignition switch 2 fuse — Замок зажигания, цепь 2 |
| EF03 | 10A Ignition switch 3 fuse — Замок зажигания, цепь 3 |
| EF04 | 15A Horn fuse — Звуковой сигнал |
| EF05 | 15A Ignition switch 1 fuse — Замок зажигания, цепь 1 |
| EF06 | 10A Compressor fuse — Компрессор |
| EF07 | 15A Fuel pump fuse — Топливный насос |
| EF08 | 15A Rear wiper fuse — Задний стеклоочиститель |
| EF09 | 25A Power window left fuse — Левый стеклоподъёмник |
| EF10 | 20A Low beam fuse — Ближний свет фар |
| EF11 | 25A Power window right fuse — Правый стеклоподъёмник |
| EF12 | 10A Left low beam fuse — Левый ближний свет |
| EF13 | 10A Right low beam fuse — Правый ближний свет |
| EF14 | 10A High beam fuse — Дальний свет фар |
| EF15 | Резерв |
| EF16 | 10A Start status fuse — Сигнал состояния запуска |
| EF17 | 25A Front wiper fuse — Передний стеклоочиститель |
| EF18 | 10A Transmission fuse — Коробка передач |
| EF19 | 30A Brake booster fuse — Усилитель тормозов |
| EF20 | 10A Engine compartment ignition power fuse — Питание зажигания моторного отсека |
| MD01 | 150A Generator fuse — Генератор |
| MD02 | 60A Electric power steering fuse — Электроусилитель рулевого управления |
| SF01 | 40A Power window fuse — Стеклоподъёмники |
| SF02 | 40A Auxiliary power fuse — Дополнительное питание |
| SF03 | 40A Body stability 1 system fuse — Система стабилизации кузова 1 |
| SF04 | 40A Body stability 2 system fuse — Система стабилизации кузова 2 |
| SF05 | Резерв |
| SF06 | 30A Transmission fuse — Коробка передач |
| SF07 | 40A Electronic control system fuse — Электронная система управления |
| SF08 | Резерв |
| SF09 | Резерв |
| SF10 | 40A Ignition switch fuse — Замок зажигания |
| SF11 | Резерв |
| SF12 | 30A Blower fuse — Вентилятор отопителя |
| ER01 | Compressor relay — Реле компрессора |
| ER02 | Fuel pump relay — Реле топливного насоса |
| ER03 | Start relay — Реле стартера |
| ER04 | Main relay — Главное реле |
| ER05 | Low beam relay — Реле ближнего света |
| ER06 | Brake booster relay — Реле усилителя тормозов |
| ER07 | ACC relay — Реле дополнительного питания |
| ER08 | Front wiper low speed relay — Реле переднего стеклоочистителя (низкая скорость) |
| ER09 | Front wiper high speed relay — Реле переднего стеклоочистителя (высокая скорость) |
| ER10 | Horn relay — Реле звукового сигнала |
| ER11 | High beam relay — Реле дальнего света |
| ER12 | Ignition switch relay — Реле замка зажигания |
| ER13 | Rear wiper relay — Реле заднего стеклоочистителя |
| ER14 | Fan low speed relay — Реле вентилятора (низкая скорость) |
| ER15 | Fan high speed relay — Реле вентилятора (высокая скорость) |
| ER16 | Blower relay — Реле вентилятора отопителя |
| ER17 | Power window relay — Реле стеклоподъёмников |
| ER18 | Start control relay — Реле управления запуском |
