Lada Iskra выпускался в 2025, 2026, 2027, 2028 году и по настоящее время. В это время модель получила обновление. В данном материале Вы сможете найти описание предохранителей и реле Лада Искра со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне

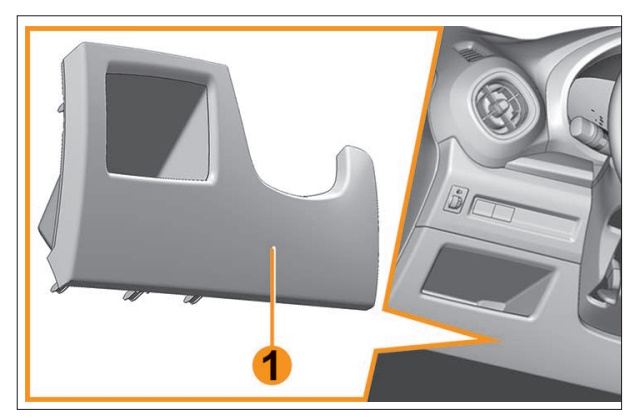

В салоне автомобиля основной блок с предохранителями и реле расположен с левой стороны под панелью приборов, для доступа надо убрать защитную крышку.

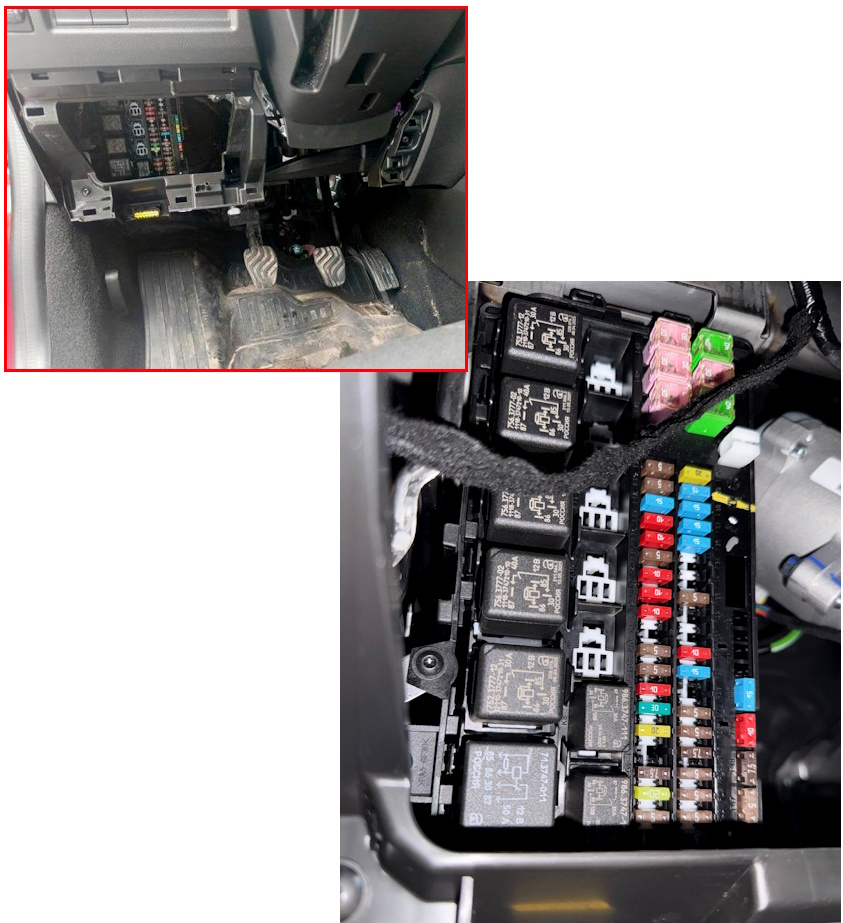

Фото пример

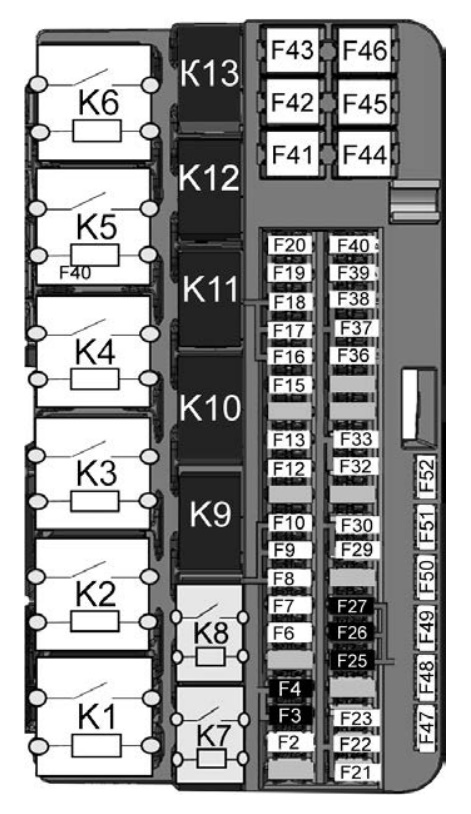

Схема
Описание
| F01 | Резерв |
| F02 | 5А — Комбинация приборов; Блок парковки |
| F03 | 10А — Сигнал реле топливного насоса; Сигнал реле стартера; Сигнал разгрузочного реле К15; Контроллер АТ; Контроллер системы управления двигателем; Цепь питания предохранителей АР |
| F04 | 7,5А — Блок-фары; Электрокорректор света фар; Электроусилитель рулевого управления |
| F05 | Резерв |
| F06 | 20А — Диагностический разъем; Мультимедийная система |
| F07 | 30А — Питание блока кузовной электроники (uВСМ) |
| F08 | 10А — Блок управления СНПБ |
| F09 | 5А — Управление отопителя (HVAC) |
| F10 | 5А — Блок «ЭРА-ГЛОНАСС» |
| F11 | Резерв |
| F12 | 10А — Выключатель света заднего хода |
| F13 | 10А — Питание блока кузовной электроники (иВСМ) |
| F14 | 10А — Лампа СТОП-сигнала |
| F15 | 5А — Боковые зеркала заднего вида |
| F16 | 10А — USB-розетки |
| F17 | 10А — Подогрев рулевого колеса |
| F18 | 15А — Розетка 12 В первого ряда |
| F19 | 5А — Сигнал реле питания HIVAC |
| F20 | 5А — Кнопки управления функциями «Круиз-контроль» и «Ограничитель скорости» |
| F21 | 5А — Питание блока кузовной электроники (uВСМ) |
| F22 | 5А — БАР-индикатор СУПБ; Комбинация приборов |
| F23 | 5А — Питание блока кузовной электроники (uВСМ) |
| F24 | 5А — Питание блока кузовной электроники (uВСМ) |
| F25 | 7,5А — Мультимедийная система; Сигнал реле 1 питания электростеклоподъемников; Сигнал реле блокировки задних стеклоподъемников; Блок управления боковыми зеркалами; Управление отопителя (HVAC) |
| F26 | 5А — Плафоны освещения салона; Плафон освещения багажника; Датчик дождя и света |
| F27 | 5А — Выключатель света заднего хода; Блок ABS/ESP; Датчик угла поворота руля |
| F28 | Резерв |
| F29 | 15А — К разъему светотехники прицепа |
| F30 | 10А — Питание блока кузовной электроники (uВСМ) |
| F31 | Резерв |
| F32 | Резерв |
| F33 | 5А — СВЭОС и CAN-шлюз |
| F34 | Резерв |
| F35 | Резерв |
| F36 | 15А — Реле управления электробензонасосом |
| F37 | 15А — Питание блока кузовной электроники (uВСМ) |
| F38 | 15А — Питание блока кузовной электроники (uВСМ) |
| F39 | 20А — Питание правого подрулевого переключателя и питание реле обогрева ветрового стекла; Датчик нейтрали; Датчик педали сцепления; Подрулевой переключатель правый |
| F40 | 25А — Обогрев передних и задних сидений |
| F41 | 30А — Реле управления розетками |
| F42 | 20А — Питание блока кузовной электроники (uВСМ) |
| F43 | 30А — Питание блока кузовной электроники (uВСМ) |
| F44 | 40А — Реле блока управления стеклоподъемниками |
| F45 | 30А — К реле панели отопителя |
| F46 | 40А — К реле передних стеклоподъемников |
| К1 | Резерв |
| К2 | 30A Реле разгрузочное АСС |
| КЗ | 40A Реле питания HIVAC |
| К4 | 40A Реле 2 питания электростеклоподъемников |
| К5 | 40A Реле 1 питания электростеклоподъемников |
| К6 | 40A Реле блокировки задних стеклоподъемников |
| К7 | 20A Реле топливного насоса |
| К8 | Резерв |
| К9 | Резерв |
| К10 | Резерв |
| К11 | Резерв |
| К12 | Резерв |
| К13 | Резерв |
За работу прикуривателя отвечает предохранитель номер 18 на 15А.
Блоки под капотом

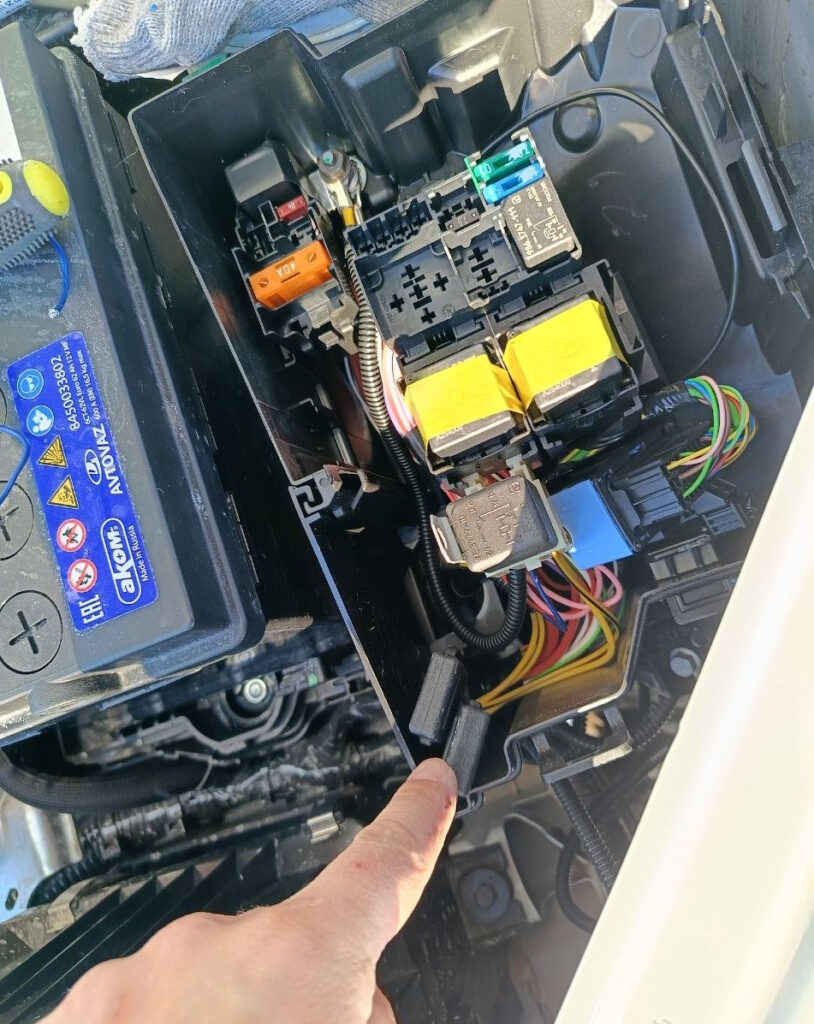

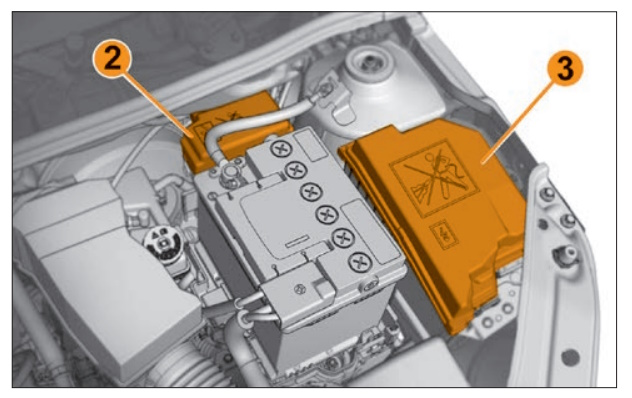

В моторном отсеке, рядом с аккумулятором установлены 2 блока с предохранителями и реле.
Основной блок
Обозначен под номером 3.

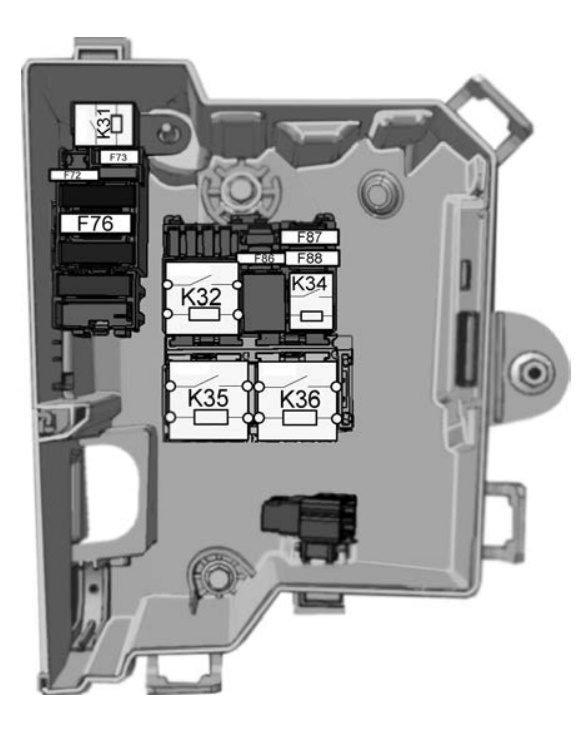

Схема
Обозначение
| F72 | 20А — Контроллер АТ |
| F73 | 10А — К реле муфты компрессора кондиционера |
| F76 | 40А — К реле вентилятора радиатора (в вариантном исполнении); К блоку реле управления электровентилятором радиатора (в вариантном исполнении) |
| F86 | 7,5А — Управление реле муфты компрессора кондиционера; Клапан модуля впуска воздуха; Датчики кислорода; Клапан продувки адсорбера; Датчик фаз |
| F87 | 30А — К реле стартера; Питание блока кузовной электроники (uВСМ) |
| F88 | 15А — КСУД; Управление реле вентилятора радиатора (в вариантном исполнении); К блоку реле управления электровентилятором радиатора (в вариантном исполнении); Катушки зажигания; Форсунки бензиновые |
| К31 | 20А — Реле муфты компрессора кондиционера |
| К32 | 40А — Реле вентилятора радиатора (для двигателя 11182) |
| К34 | 20А — Главное реле ЭСУД |
| К35 | 40А — Реле обогрева заднего стекла и наружных зеркал |
| К36 | 35А — Реле стартера |
Дополнительный блок
Обозначен под номером 2.

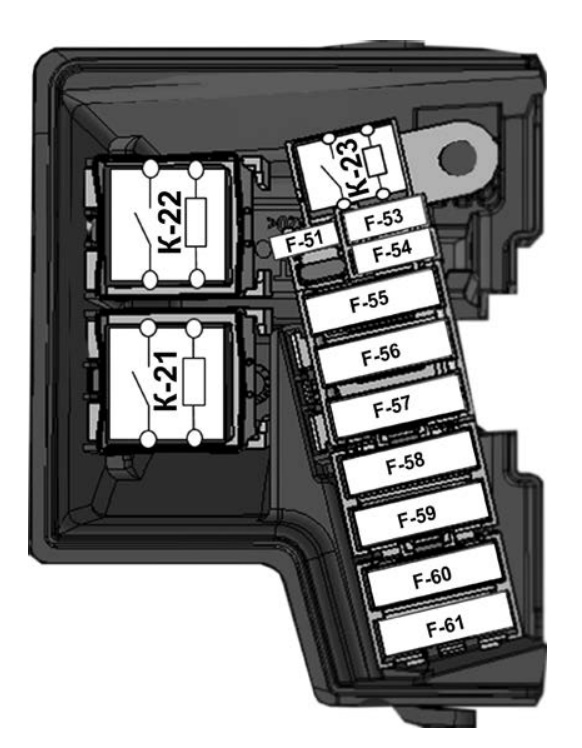

Схема
Назначение
| F51 | 5А — Обогреваемые жиклёры |
| F52 | Резерв |
| F53 | 15А — К реле звукового сигнала |
| F54 | 25А — К реле обогрева заднего стекла и наружных зеркал |
| F55 | 70А — Цепь питания ВР11 |
| F56 | 80А — Цепь питания ВР |
| F57 | 50А — К реле обогрева ветрового стекла |
| F58 | 70А — Электроусилитель руля |
| F59 | 50А — Блок ABS/ESP |
| F60 | 40А — Блок ABS/ESP |
| F61 | 40А — К реле обогрева ветрового стекла |
| К21 | 40А — Реле обогрева ветрового стекла левого |
| К22 | 40А — Реле обогрева ветрового стекла правого |
| К23 | 20А — Реле звукового сигнала |
