Honda Fit 2 (Jazz) предохранители и реле

Honda Fit 2 поколения производился в 2007, 2008, 2009, 2010, 2011, 2012 и 2013 году на платформе GE, GP и ZA. За это время модель прошла рестайлинг. Данная модель поставлялась по всему Миру. Под названием Хонда Фит 2 он продавался в Японии, Китае, Америке. А под названием Honda Jazz 2 — в Европе, некоторых странах Азии, в Австралии, на Среднем Востоке и в Африке, а удлинённый универсал – Хонда Фит Шаттл. В данном материале вы сможете найти описание предохранителей и реле Хонда Фит 2 (Джаз 2) со схемами блоков, фото примерами исполнения и местами расположения. Выделим предохранитель отвечающий за прикуриватель.

Honda fit 2

Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.

Не то поколение или не подходят схемы?

[Описание Хонда Фит 1]
[Описание Хонда Фит 3]

Блок в салоне

Основой блок с предохранителями и реле находится в салоне, под панелью приборов со стороны водителя.

Место гдн находится блок предохранителей в салоне

Для доступа надо убрать защитную крышку. Сам блок будет выглядеть примерно вот так.

Фото пример блока в салоне Хонда Фит 2

Сверяйте информацию со своими схемами.

Расположение схемы

Пример схемы с обозначением

Пример схемы с обозначением Хонда Фит

Схема

Схема блока в салоне Хонда Фит 2

Описание

110А Фонари заднего хода
27,5А Система контроля давления в шинах
320А Электропривод стеклоподъемника со стороны водителя
4Резерв
510А Фонари заднего хода
610А Система пассивной безопасности (SRS)
710А Блок управления КПП
87,5А Система пассивной безопасности (SRS)
920А Противотуманные фары
107,5А Кондиционер
117,5А Антиблокировочная система тормозов АС (ABS)
1210А Генератор
1320 Прикуриватель, Розетка для подключения дополнительного оборудования
147,5А Вспомогательное оборудование
157,5А Система освещения в дневное время
1610А Стеклоочиститель и омыватель стекла задней двери
1720А Электропривод стеклоподъемника со стороны переднего пассажира
1820А Электропривод стеклоподъемника задней правой двери
1920А Электропривод стеклоподъемника задней левой двери
2015А Бензонасос
2115А Омыватель лобового стекла
227,5А Комбинация приборов
2310А Аварийная сигнализация
2415А Стоп-сигналы, звуковой сигнал
2515А Привод стеклоочистителей лобового стекла
2610А Отопитель
2730А Центральный замок
2820А Фары
2910А Габаритные огни
3030А Электродвигатель вентилятора системы охлаждения
31Резерв
3210/15А Правая фара (ближний свет)
3315А Зажигание
3410А Левая фара (дальний свет)
10А Левая фара (ближний свет)
3515А Электропривод замка двери
3730А Антиблокировочная система тормозов АБС (ABS), система курсовой устойчивости (VSA)
3815А Электропривод замка двери
3915А Система управления двигателем
4020А Подогрев передних сидений
41Дневные ходовые огни
42Резерв
437,5А Электромагнитная муфта компрессора кондиционера
447,5А STS
4520А Электропривод замка двери
4620А Электропривод шторки крыши
4730А Электродвигатель вентилятора системы охлаждения
4810/15А Левая фара (ближний свет), левая фара (дальний свет)
4915А Моторедуктор 2 (Разблокировка) дверного замка
5015А Моторедуктор 1 (Разблокировка) дверного замка
5110А Правая фара (дальний свет)
5215А DBW
53Резерв
5420А Обогрев заднего стекла
5510А Подогрев боковых зеркал заднего вида
5630А Стеклоочистители лобового стекла
5730А Электродвигатель вентилятора отопителя
5830А Антиблокировочная система тормозов (ABS), система курсовой устойчивости (VSA)
5920/30А Обогрев заднего стекла
6040/50А Зажигание
6130А Аудиосистема
62Резерв
R1Реле стеклоподъемников
R2Реле электродвигателя вентилятора отопителя
R3Реле датчика состава смеси
R4Реле системы освещения №1
R5Реле катушек зажигания
R6Реле системы управления двигателем №1
R7Реле (Drive By Wire) системы управления
R8Реле обогревателя заднего стекла
R9Реле системы освещения №2
R10Реле стартера
R11Реле системы управления двигателем №2 (FUEL PUMP / бензонасос)

За прикуриватель отвечает предохранитель номер 13.

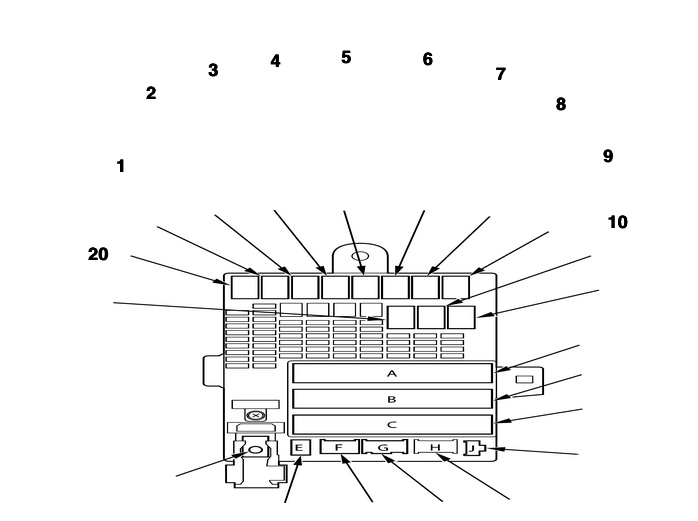

В верхней части, так же могут крепится некоторые реле.

Дополнительные реле

  • Horn Relay – реле звукового сигнала
  • Fog Light Relay – реле противотуманных фар

Блоки под капотом

Силовой блок

На плюсовой клемме аккумуляторной батареи крепится силовой бок выполненный в виде плавких вставок высокой мощности.

Схема

Схема блока под капотом

Обозначение

  1. 100А – Аккумуляторная батарея
  2. 60/70А – Электроусилитель рулевого управления
  3. 20A – Звуковой сигнал, стоп-сигналы, аварийная сигнализация

Дополнительные элементы

Схема

Реле под капотом

Назначение

  1. Модулятор давления и блок управления VSA или модулятор давления и блок управления ABS
  2. Электронный блок управления двигателем
  3. Дополнительный блок реле №2
  4. Реле электромагнитной муфты компрессора
  5. Реле электродвигателя вентилятора системы охлаждения
  6. Реле антиобледенителя щеток
  7. Дополнительный блок реле №1
  8. Реле электродвигателя вентилятора конденсатора.



Нашли ошибку или есть что добавить – пишите в комментарии.
