Honda Civic 10 поколения выпускался в 2016, 2017, 2018, 2019, 2020, 2021 году с кузовами седан, хэтчбек и купе и поставлялась по всему Миру. За это время модель прошла фейслифтинг. В нашем материале Вы найдёте описание предохранителей и реле Хонда Цивик 10 со схемами блоков, местами расположения и фото примерами исполнения. Отметим предохранитель прикуривателя.
Обозначение предохранителей и реле в блоках может отличатся от представленного. Сверяйте назначение элементов со своими схемами.
Блок в салоне
В салоне основной блок с предохранителями находится под панелью приборов, со стороны водителя. Там же установлен и диагностический разъём.
Фотография
Оригинальная схема для Вашего автомобиля будет размещена на стойке, под панелью приборов, около левой ноги водителя.
Схема
Описание
| 1 | 10 Аксессуар |
| 2 | 5A Ключевой замок |
| 3 | – |
| 4 | 5/10A Передняя сенсорная камера, трансмиссия |
| 5 | 10A Вариант |
| 6 | 10A Индикатор SRS |
| 7 | 10A Приборы |
| 8 | 15А Топливный насос |
| 9 | 10A Кондиционер |
| 10 | − |
| 11 | 10A Контроль двигателя |
| 12 | 10A Замок двери пассажира |
| 13 | 10A Отпирание задней двери со стороны водителя |
| 14 | 20A Задний стеклоподъемник со стороны водителя |
| 15 | 20A Стеклоподъемник со стороны переднего пассажира |
| 16 | 20A Замок |
| 17 | 5/10A Трансмиссия, Передняя сенсорная камера |
| 18 | − |
| 19 | 20A Люк |
| 20 | − |
| 21 | 10A ACG (зажигание) |
| 22 | 10A Дневные ходовые огни |
| 23 | − |
| 24 | 5A Фронтальная сенсорная камера |
| 25 | 10A Замок двери водителя |
| 26 | 10A Разблокировка двери со стороны пассажира |
| 27 | 20A Стеклоподъемник со стороны заднего пассажира |
| 28 | 20A Стеклоподъемник водителя |
| 29 | 20A Передняя розетка для аксессуаров, прикуриватель |
| 30 | 10A Умный вход |
| 31 | 20A Сиденье водителя с электроприводом наклона |
| 32 | 20A Подогрев переднего сиденья |
| 33 | 20A Сдвижное сиденье водителя с электроприводом |
| 34 | 10A VSA/ABS |
| 35 | 10A SRS |
| 36 | − |
| 37 | − |
| 38 | 10A Замок задней двери со стороны водителя |
| 39 | 10A Разблокировка двери водителя |
За прикуриватель отвечает предохранитель номер 29 на 20А.
Блок под капотом
Под капотом основной блок с предохранителями и реле расположен с левой стороны и закрыт защитной крышкой.

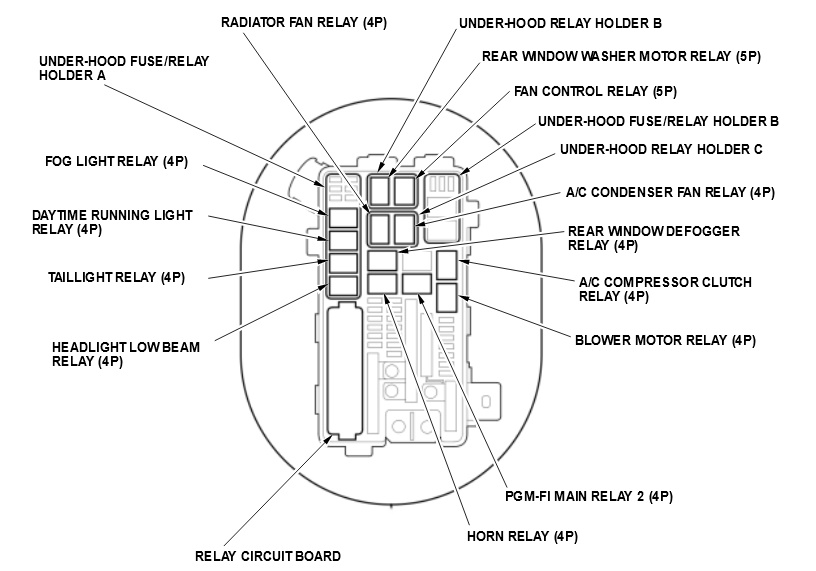

Выглядеть сам блок будет примерно вот так.
Схема с крышки блока
Схема
Обозначение

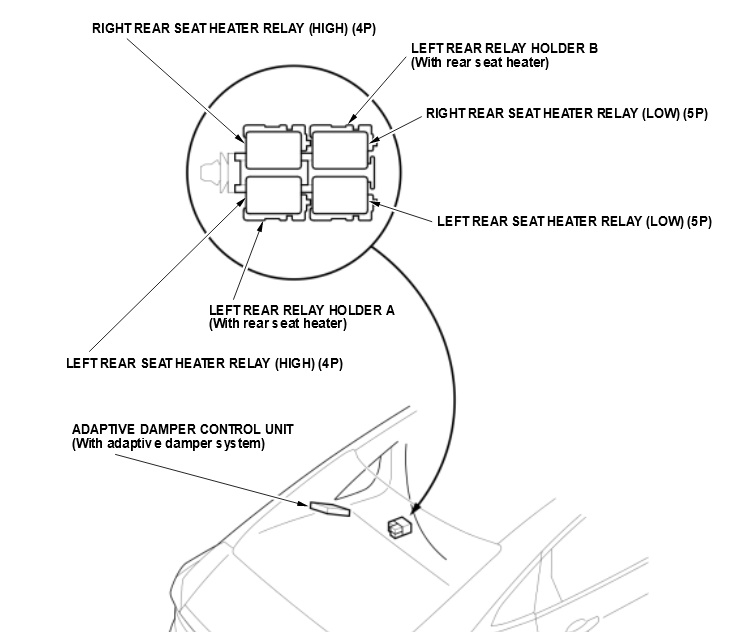

| 1 | 60A Сиденье пассажира с электроприводом / Подогрев заднего сиденья |
| 30A Охлаждающий вентилятор | |
| 50A Охлаждающий вентилятор | |
| — | |
| Основной IG | |
| – | |
| 30A Дальний свет основной фары | |
| 125A Батарея | |
| 2 | 70A EPS |
| 30A IG Главная | |
| 50A | |
| 40A Опция (блока предохранителей) | |
| 60A Блок предохранителей | |
| 30A Мотор переднего стеклоочистителя | |
| 30A Основной ближний свет фар | |
| 3 | 40A Задний антиобледенитель |
| 30A Стартер | |
| – | |
| 40A Блок предохранителей | |
| 40A АБС/VSA Мотор | |
| 40A АБС/VSA FSR | |
| 40A Двигатель вентилятора | |
| 4 | — |
| 5 | 5A Охлаждающий вентилятор |
| 6 | 15A Омыватель |
| 7 | 15A Основной впрыск топлива |
| 8 | 15A Впрыск топлива sub |
| 9 | 10A Стоп-сигналы |
| 10 | 15A Инжектор |
| 11 | 5A LAF |
| 12 | 10A ЭБУ двигателя |
| 13 | 10A Парковочные огни |
| 14 | 15A Аварийная сигнализация |
| 15 | 15А Катушка IG |
| 16 | 15A Трансмиссия |
| 17 | 10A Дневные ходовые огни |
| 18 | 10A Фара заднего хода |
| 19 | 15A Аудио |
| 20 | 30A Аудио усилитель |
| 21 | 10A Внутреннее освещение |
| 22 | 15A Передние противотуманные фары |
| 23 | 10A Компрессор кондиционера |
| 24 | 10A Сигнал |
| 25 | 10A Ближний свет левой фары |
| 26 | 10A Ближний свет правой фары |
| 27 | 10A VB ACT |
| 28 | 10A Дальний свет левой фары |
| 29 | 10A Дальний свет правой фары |
| 30 | — |
| 31 | 15A Обогреватели задних сидений |
| 32 | 20A Сдвижное пассажирское сиденье с электроприводом |
| 33 | 20A Откидывающееся пассажирское сиденье с электроприводом |
| 34 | — |
| 35 | — |
| 36 | — |
