Chevrolet Trax 2 го поколения выпускался в 2023, 2024, 2025, 2026, 2027, 2028, 2029 году. За это время модель получила обновление. Так же известен под названием Chevrolet Seeker. В данной статье мы представим описание предохранителей и реле Шевроле Тракс 2 Сикер со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличаться от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Блок под капотом

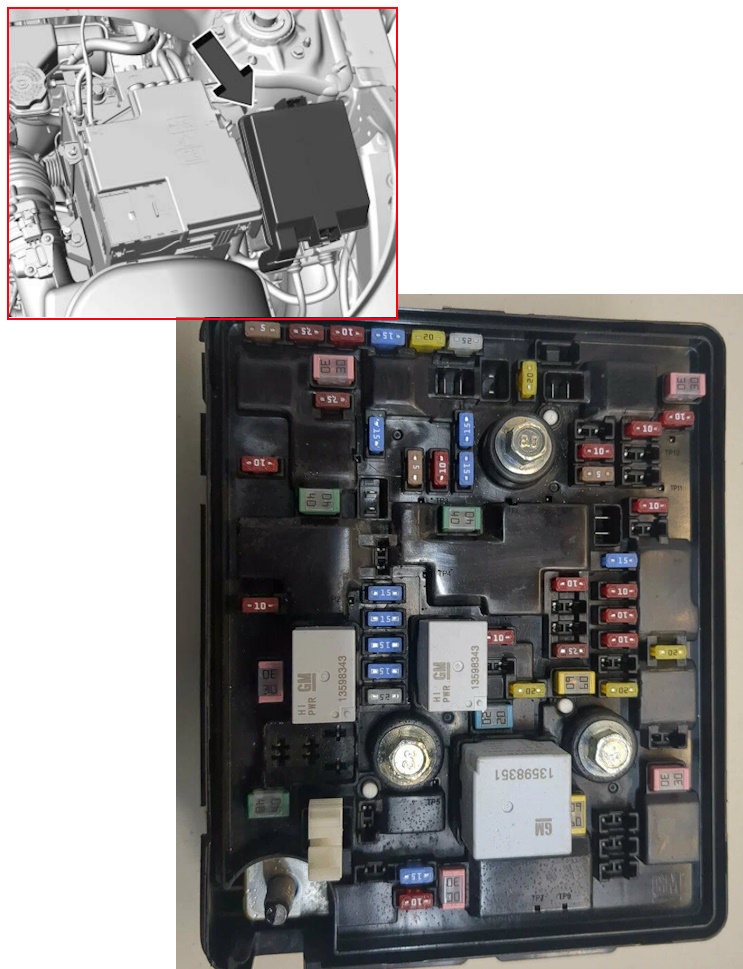

Под капотом блок с предохранителями и реле расположен с левой стороны, рядом с аккумуляторной батареей и закрыт защитной крышкой.

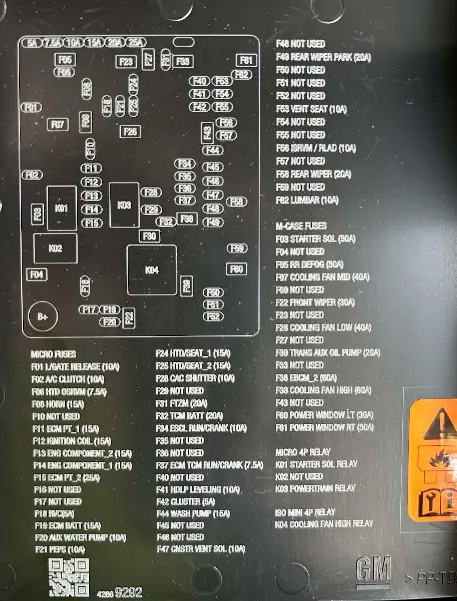

Сверяйте назначение со своими схемами с крышки блока.

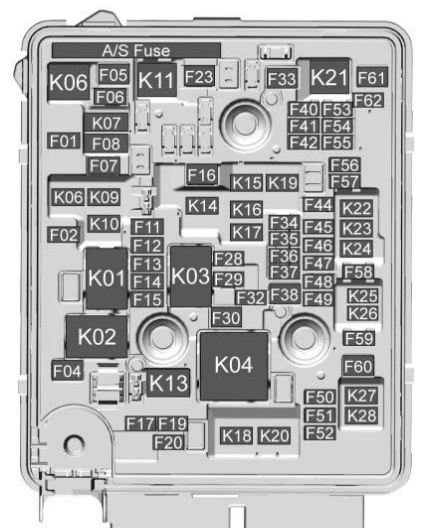

Схема
Описание
| F01 | Разблокировка двери багажника |
| F02 | Муфта компрессора кондиционера |
| F06 | Обогрев наружных зеркал заднего вида |
| F08 | Звуковой сигнал |
| F10 | Резерв |
| F11 | ECM, модуль управления двигателем, силовая цепь 1 |
| F12 | Катушки зажигания |
| F13 | Компоненты двигателя 2 |
| F14 | Компоненты двигателя 1 |
| F15 | ECM, модуль управления двигателем, силовая цепь 2 |
| F16 | Резерв |
| F17 | Резерв |
| F18 | RVC, камера заднего вида |
| F19 | ECM, питание аккумулятора модуля управления двигателем |
| F20 | Дополнительный водяной насос |
| F21 | PEPS, система бесключевого доступа и запуска двигателя |
| F24 | HTD/SEAT1, подогрев сиденья 1 |
| F25 | HTD/SEAT2, подогрев сиденья 2 |
| F28 | Заслонка системы охлаждения |
| F29 | Резерв |
| F31 | FTZM, модуль топливного бака |
| F32 | TCM, питание аккумулятора модуля управления трансмиссией |
| F34 | ESCL, электронная блокировка рулевой колонки, режим запуска/работы |
| F35 | Резерв |
| F36 | Резерв |
| F37 | ECM/TCM, питание модулей управления в режиме запуска/работы |
| F40 | Резерв |
| F41 | Регулировка уровня фар |
| F42 | Комбинация приборов |
| F44 | Насос омывателя |
| F45 | Резерв |
| F46 | Резерв |
| F47 | Электромагнитный клапан вентиляции адсорбера |
| F48 | Резерв |
| F49 | Парковочное положение заднего стеклоочистителя |
| F50 | Резерв |
| F51 | Резерв |
| F52 | Резерв |
| F53 | Вентиляция сиденья |
| F54 | Резерв |
| F55 | Резерв |
| F56 | ISRVM/RLAD, внутреннее зеркало заднего вида / светодиодный информационный дисплей |
| F57 | Резерв |
| F58 | Задний стеклоочиститель |
| F59 | Резерв |
| F62 | Электрическая регулировка поясничной поддержки сиденья |
| M-case Fuses | |
| № | Назначение |
| F03 | Соленоид стартера |
| F04 | Резерв |
| F05 | Обогрев заднего стекла |
| F07 | Вентилятор системы охлаждения, средняя скорость |
| F09 | Резерв |
| F22 | Передний стеклоочиститель |
| F23 | Резерв |
| F26 | Вентилятор системы охлаждения, низкая скорость |
| F27 | Резерв |
| F30 | Резерв |
| F33 | Резерв |
| F38 | EBCM, электронный модуль управления тормозной системой 2 |
| F39 | Вентилятор системы охлаждения, высокая скорость |
| F43 | Резерв |
| F60 | Электро стеклоподъемник левой стороны |
| F61 | Электро стеклоподъемник правой стороны |
| Relays | |
| № | Назначение |
| K01 | Реле соленоида стартера |
| K02 | Резерв |
| K03 | Реле силовой системы автомобиля |
| K04 | Реле вентилятора системы охлаждения, высокая скорость |

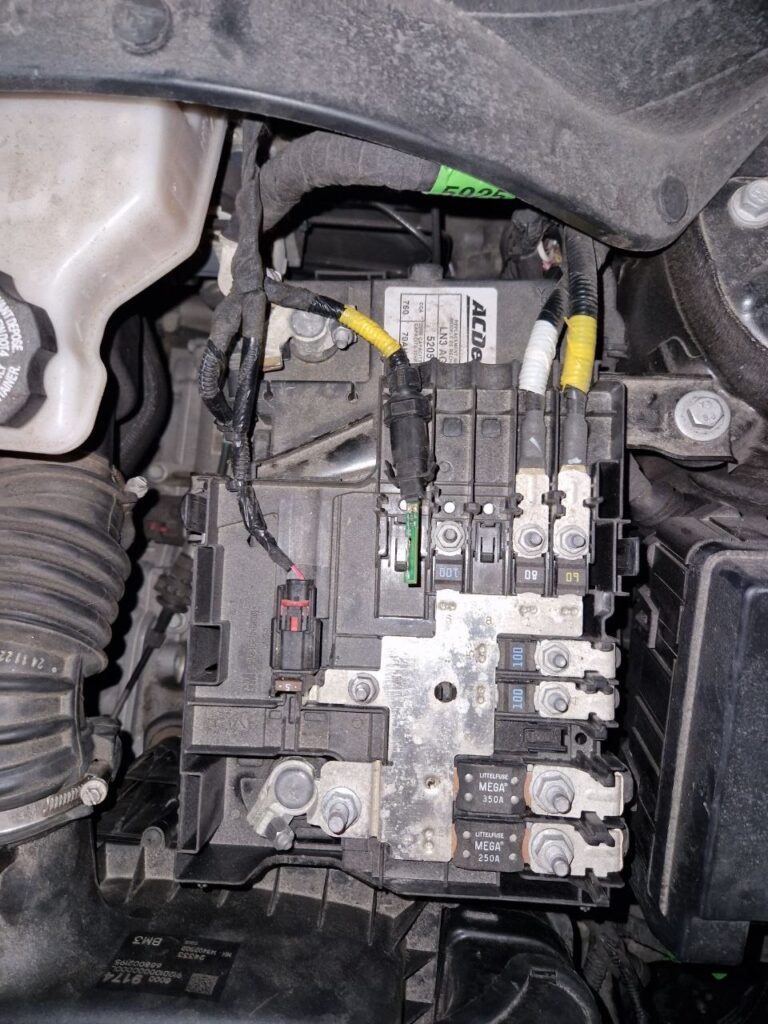

На плюсовой клемме аккумуляторной батареи устанавливается блок предохранителей высокой мощности в виде плавких вставок.
Блок в салоне

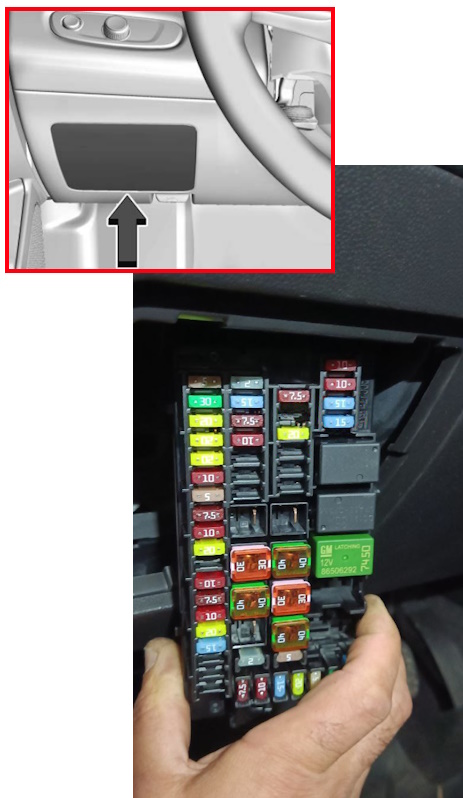

Блок предохранителей установлен в нижней части панели приборов, за защитной крышкой.

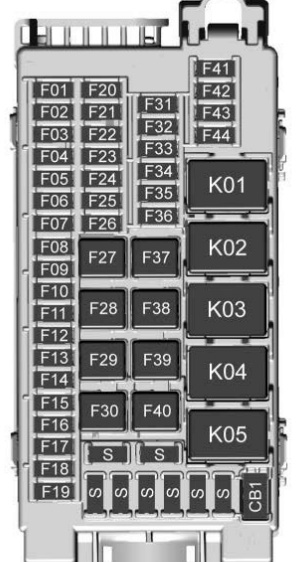

Схема
Обозначение
| F01 | ONSTAR для рынка Северной Америки |
| F02 | Электродвигатель солнцезащитной шторки |
| F03 | BCM3, модуль управления кузовом 3 |
| F04 | BCM7, модуль управления кузовом 7 |
| F05 | BCM6, модуль управления кузовом 6 |
| F06 | HVAC1, модуль системы отопления, вентиляции и кондиционирования 1 |
| F07 | CGM, центральный шлюзовой модуль |
| F08 | HSWM, модуль обогрева рулевого колеса |
| F09 | Дисплей виртуальной приборной панели, дисплей панели приборов, дисплей HVAC |
| F10 | Радио, модуль виртуальной приборной панели |
| F11 | ONSTAR для рынков за пределами Северной Америки |
| F12 | Модуль контроля слепых зон, модуль камеры, ультразвуковой модуль помощи при парковке |
| F13 | HVAC, питание зажигания модуля отопления, вентиляции и кондиционирования |
| F14 | Модуль беспроводной зарядки, дистанционный электронный дисплей положения селектора PRNDL |
| F15 | BCM2, модуль управления кузовом 2 |
| F16 | BCM1, модуль управления кузовом 1 |
| F17 | Подсветка органов управления на рулевом колесе |
| F18 | Резерв |
| F19 | Резерв |
| F20 | Переключатель органов управления на рулевом колесе |
| F21 | BCM5, модуль управления кузовом 5 |
| F22 | DLC, диагностический разъем |
| F23 | SDM, модуль диагностики и управления системой пассивной безопасности |
| F24 | Резерв |
| F24 | Дискретный логический выключатель зажигания |
| F25 | PTM1, модуль электропривода двери багажника 1 |
| F26 | Логистический режим |
| F27 | Резерв |
| F28 | BCM8, модуль управления кузовом 8 |
| F29 | Преобразователь постоянного тока DC-DC 2 |
| F30 | PTM2, модуль электропривода двери багажника 2, электродвигатель |
| F31 | OSRVM, наружное зеркало заднего вида, электронная дроссельная заслонка, датчик дождя и освещенности, датчик влажности |
| F32 | Левая фара ближнего света |
| F33 | BCM4, модуль управления кузовом 4 |
| F34 | Правая фара ближнего света |
| F35 | Резерв |
| F36 | Резерв |
| F37 | Переключатель положения водительского сиденья |
| F38 | Преобразователь постоянного тока DC-DC 1 |
| F39 | Реле ACC/RAP, реле RUN |
| F40 | Модуль управления электродвигателем вентилятора |
| F41 | Дополнительный аудио/видеовход, передний USB |
| F42 | Дополнительная задняя USB розетка питания |
| F43 | Резерв |
| F44 | Резерв |
| S | Запасной предохранитель |
| CB1 | Дополнительная розетка питания постоянного тока |
| Реле | |
| K01 | Реле ACC/RAP |
| K02 | Реле RUN |
| K03 | Реле логистического режима |
| K04 | Резерв |
| K05 | Резерв |
За работу прикуривателя отвечает предохранитель обозначенный как CB1.
Нашли ошибку или есть что добавить — пишите в комментарии.
